I 简介

本次拆解的是一台比较新款的通用频率计。这可能是目前为止为我们博客上数不多的21世纪设计的产品。它于PENDULUM公司在2006年左右设计并冠以CNT-90的型号销售，同时也OEM给Tektronix和FLUKE分别按照FCA-3000和PM6690的型号销售。尽管型号不同，但它所运行的固件和硬件都完全相同。PENDULUM则可以追溯到飞利浦时代的电子测量部门，在上个世纪飞利浦制造了许多高性能的频率计，随后在90年代飞利浦将其电测部门出售给FLUKE。我认为随后其中的时频部门独立出来形成了PENDULUM公司。这台PM6690频率计中还有些飞利浦时代PM6680/6685的影子，这些可以在接下来的拆解中看到。
该频率计的主要特性如下：

基本测量频宽：1mHz…300MHz
基本通道数：2
时间间隔分辨率：100ps
分辨率：12位/秒
采样率：最大250kSa

该机尽管相比80-90年代的前辈们，硬指标并没有做到十分顶尖的水平(但也快到顶了)，但操作界面上相比古董们有了比较大的改善，它有一块点阵屏可以即时显示一些简要的统计数据和图表，因此也算是一大优势，其性能对于业余爱好来说是绝对优秀和过剩的(但你知道，一旦陷入追求分辨率与精度的陷阱中时，没有什么是够用的…)。

以下是一些操作界面：

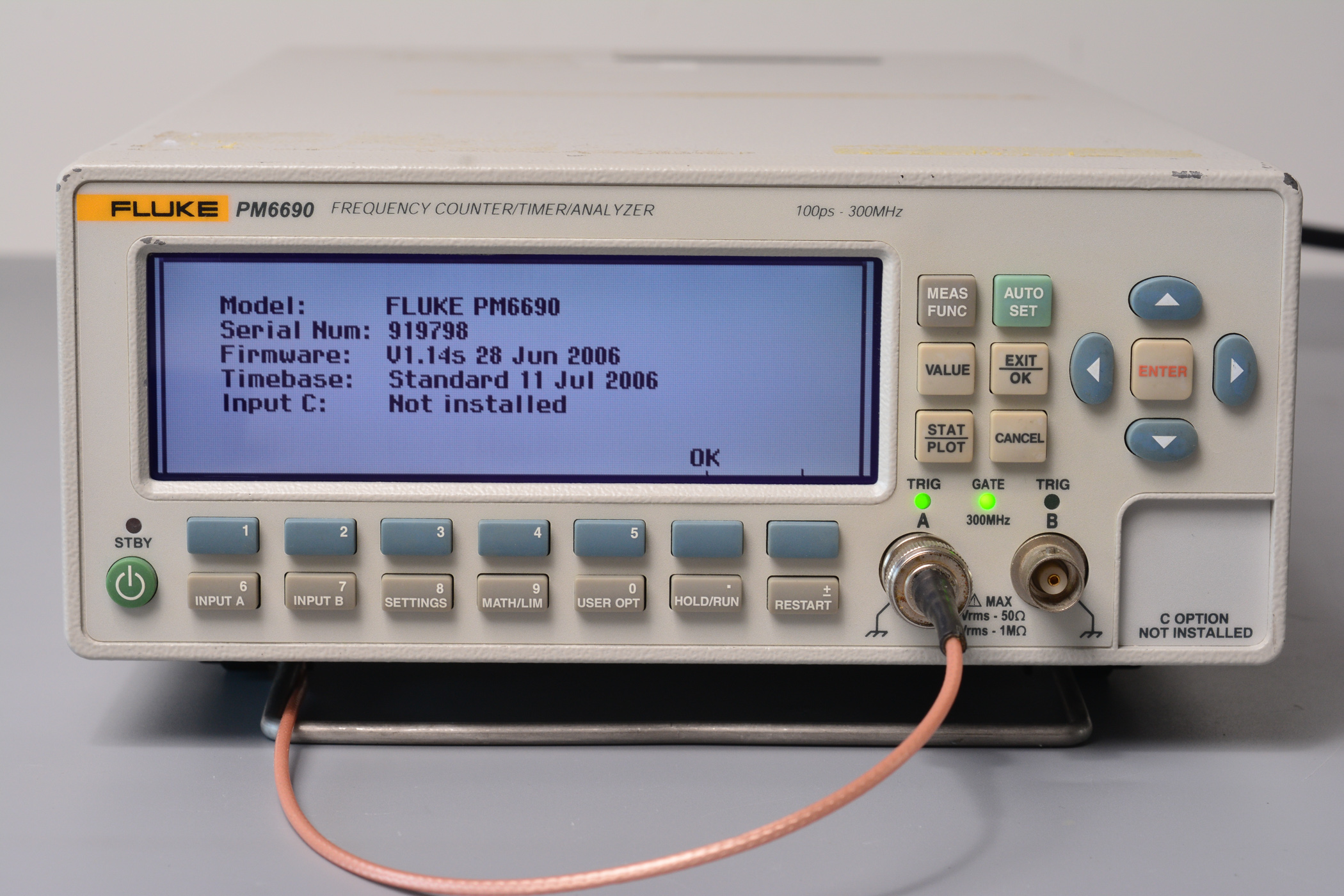

固件信息：本次所拆解的型号是基础型的，没有安装任何选件。

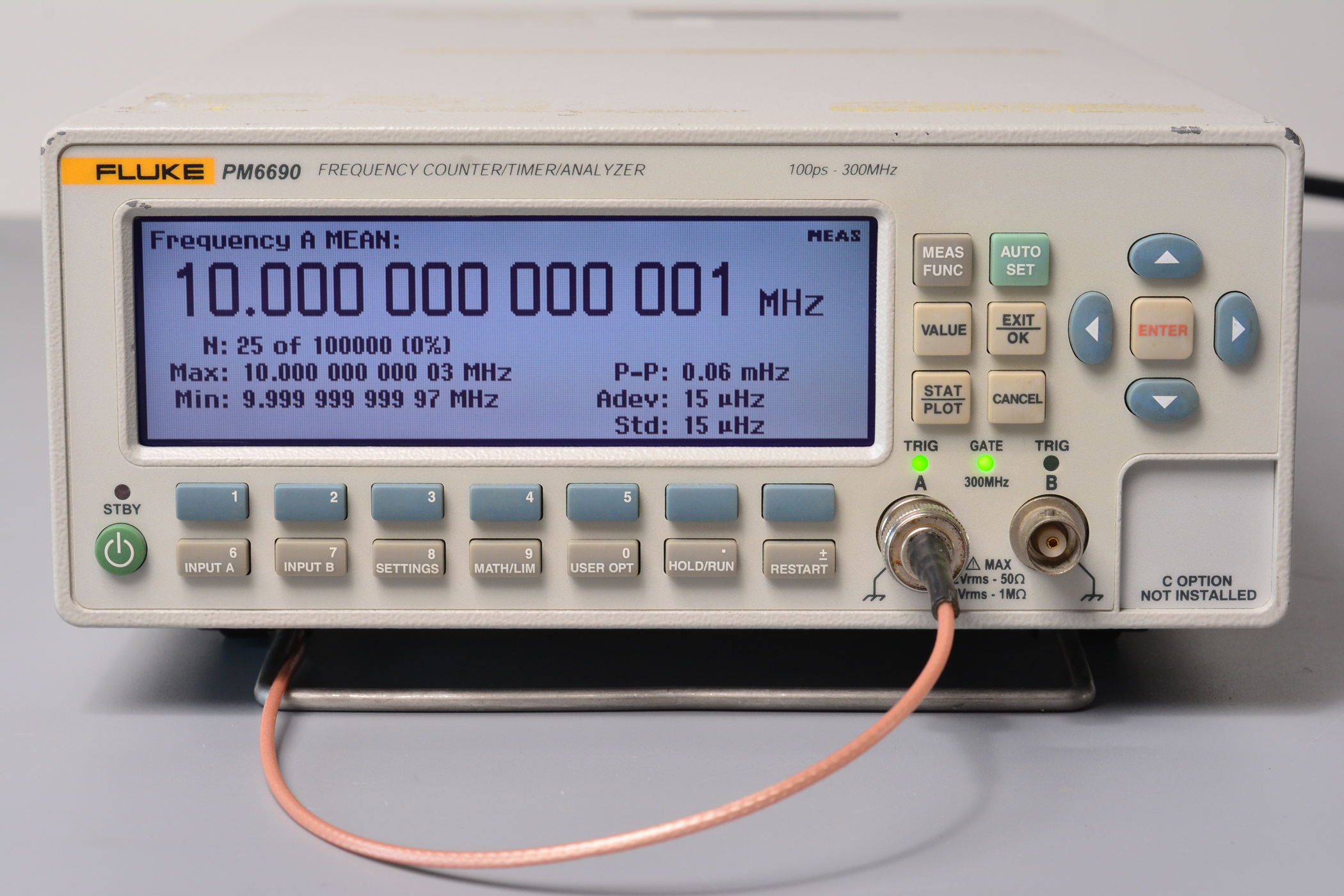

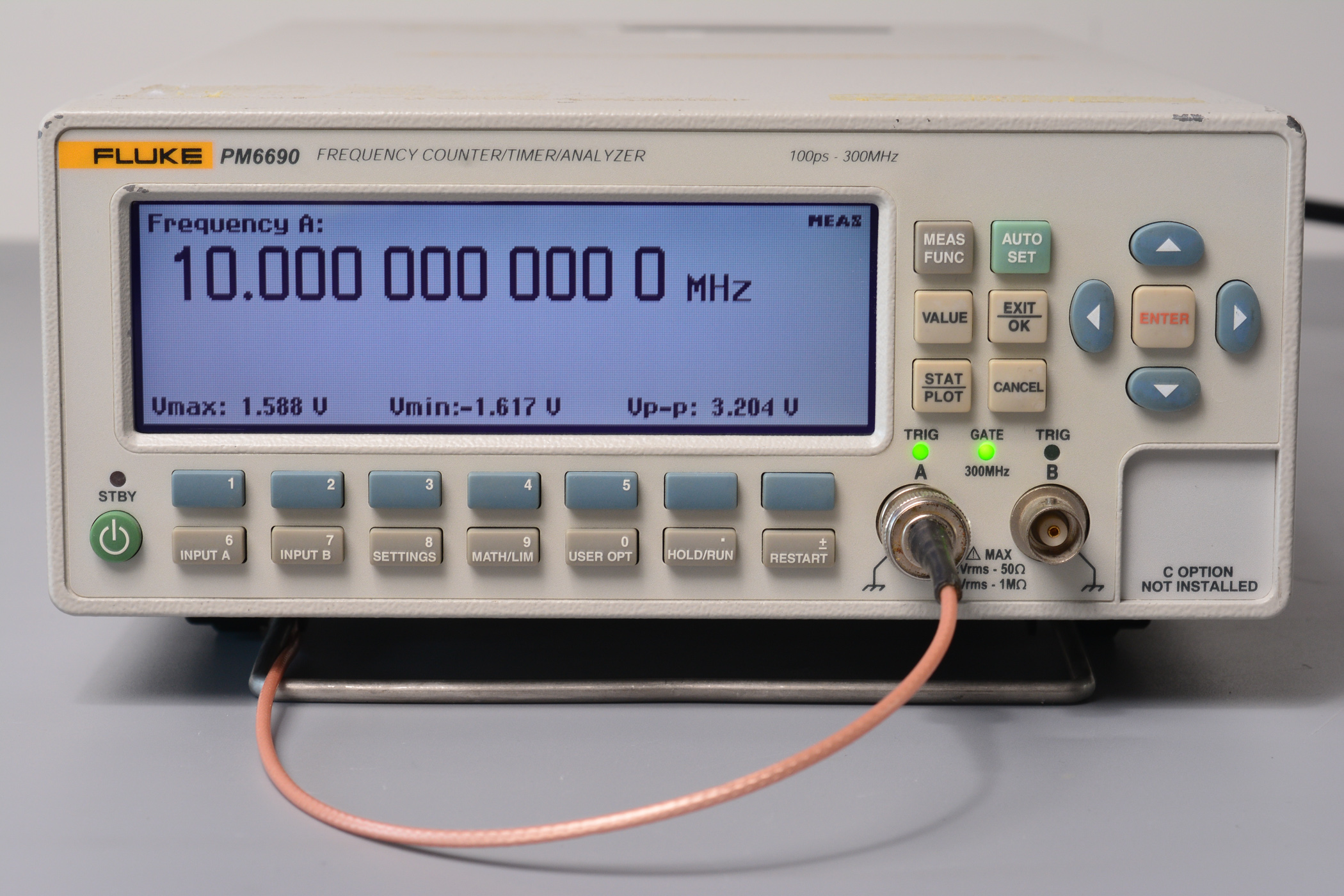

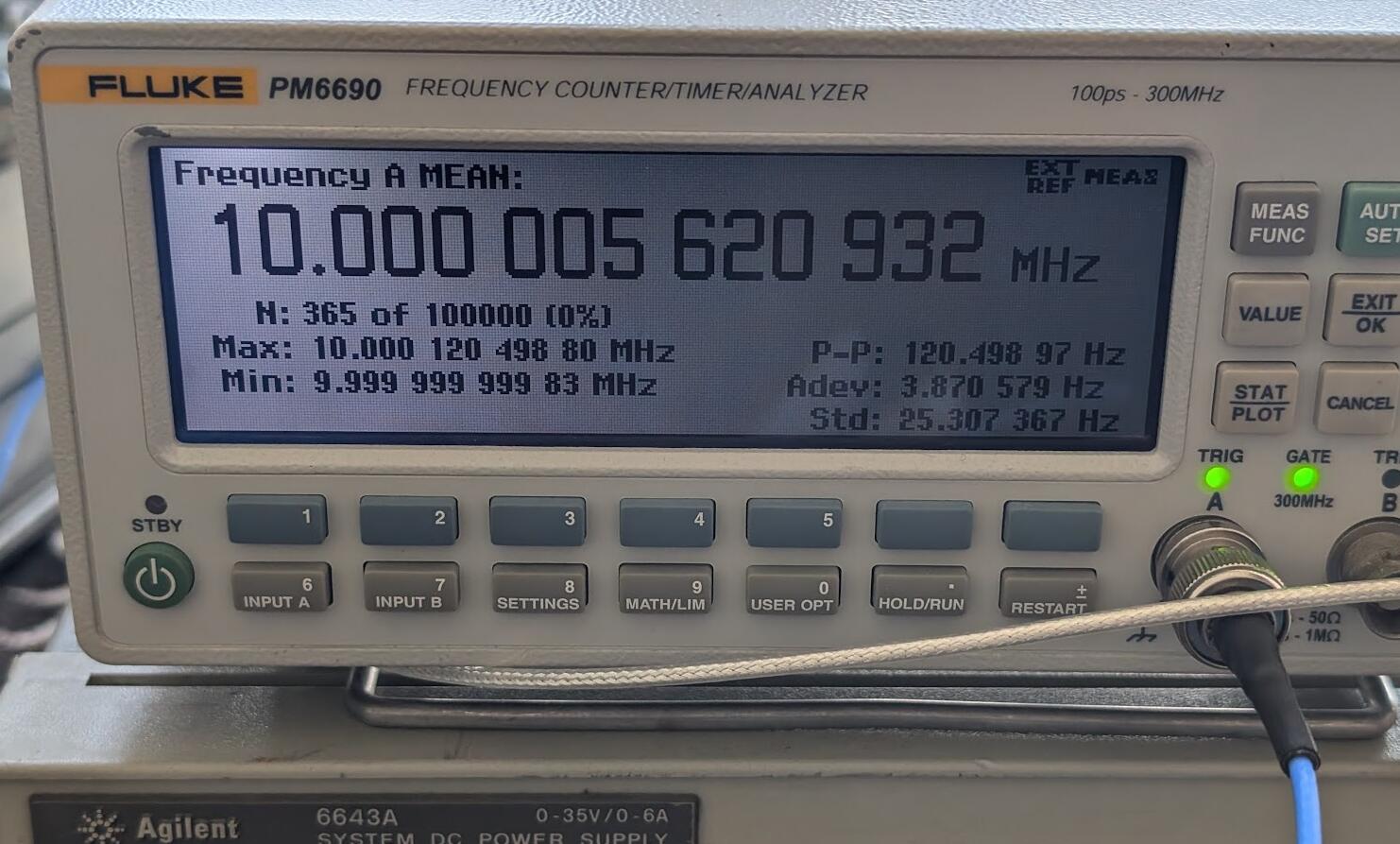

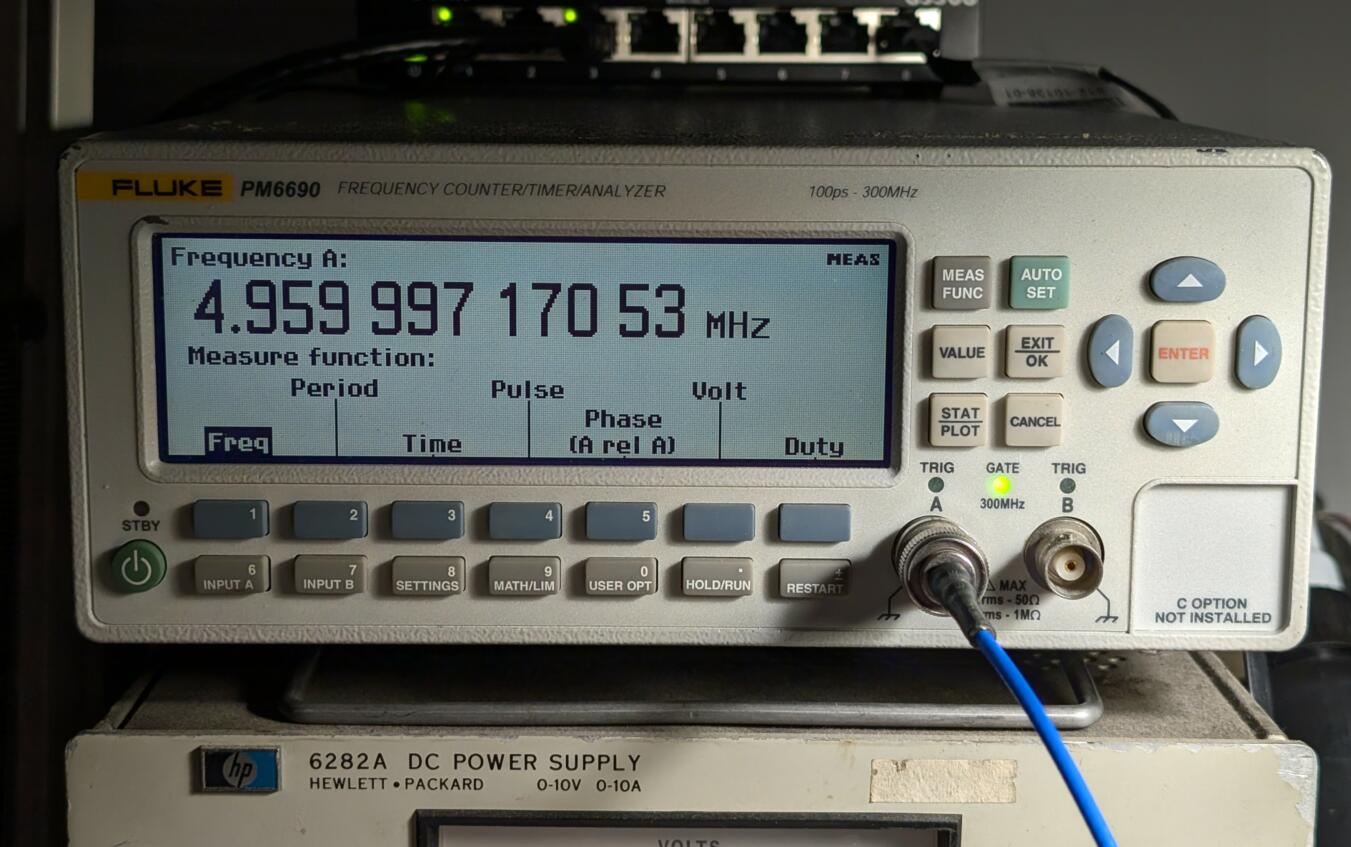

频率测量界面：
统计界面：
曲线(趋势图)界面：

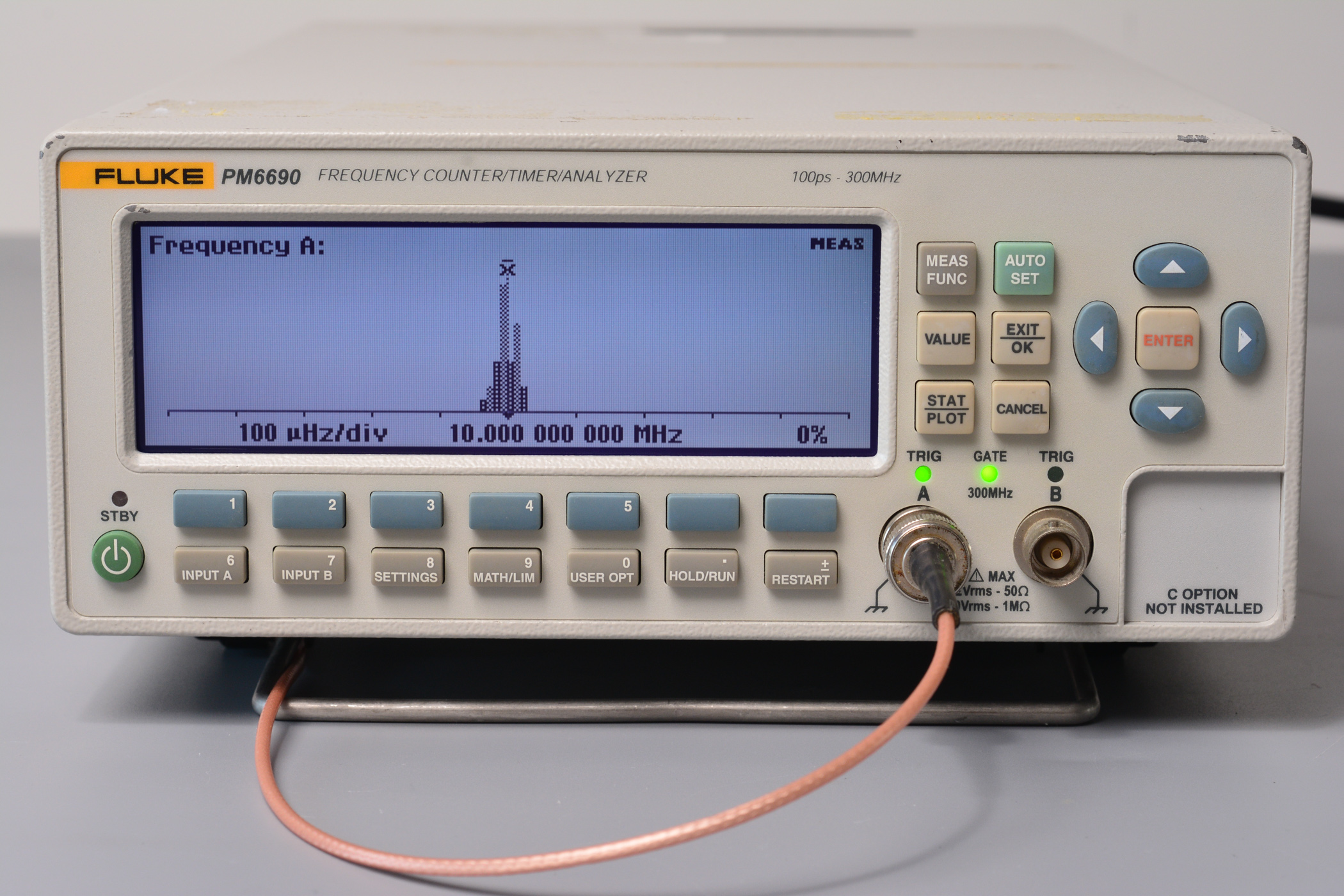

直方图界面：

II 拆解

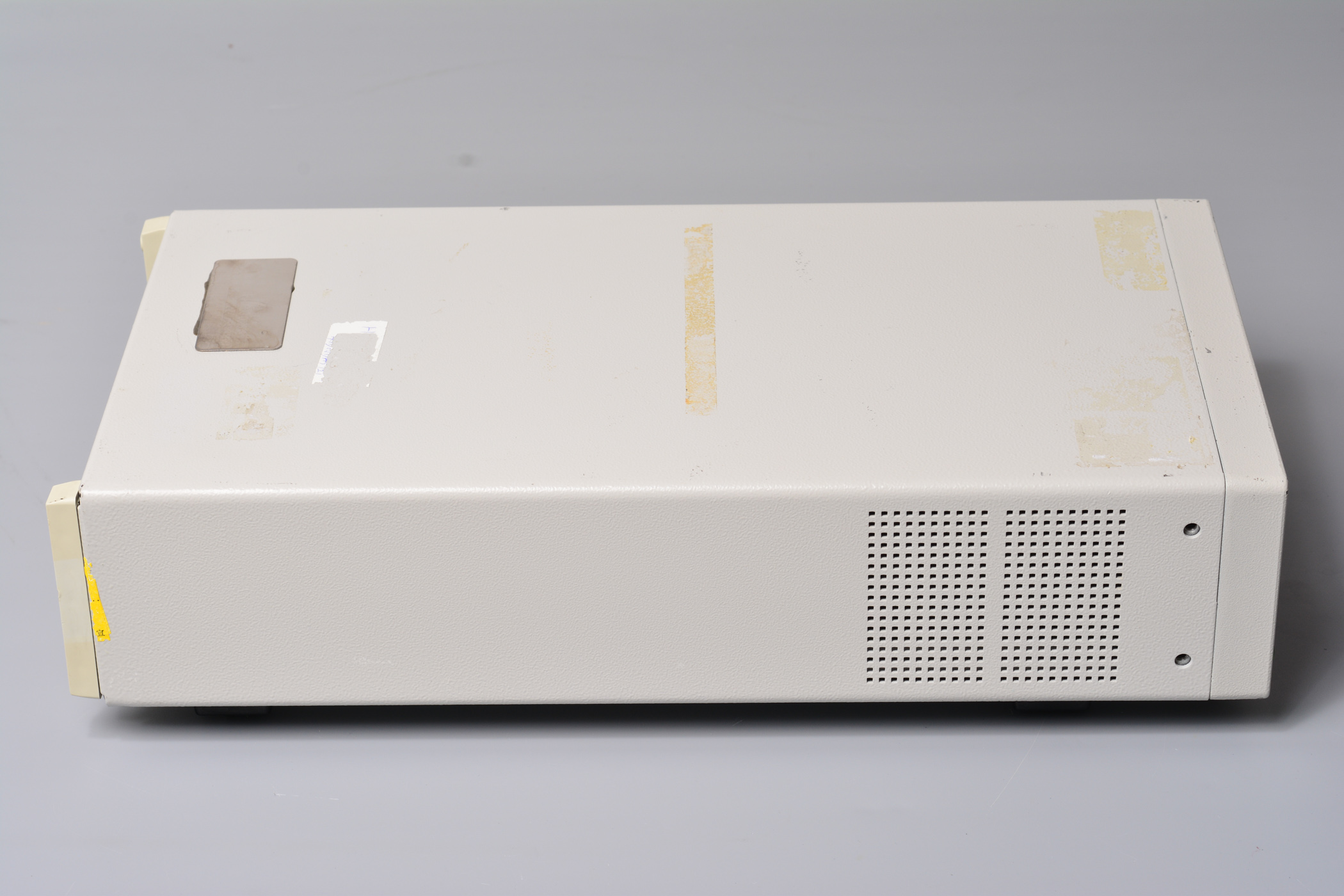

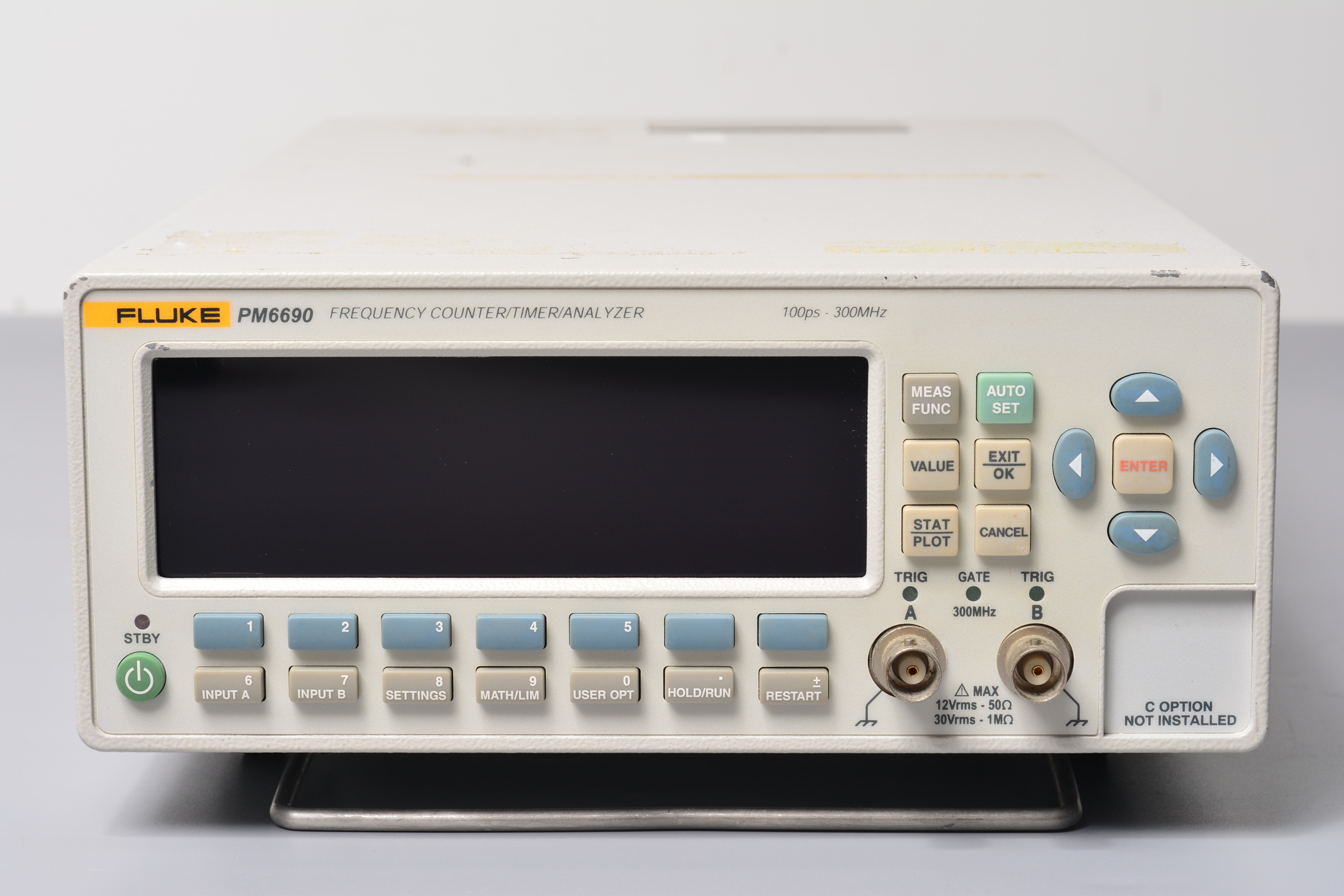

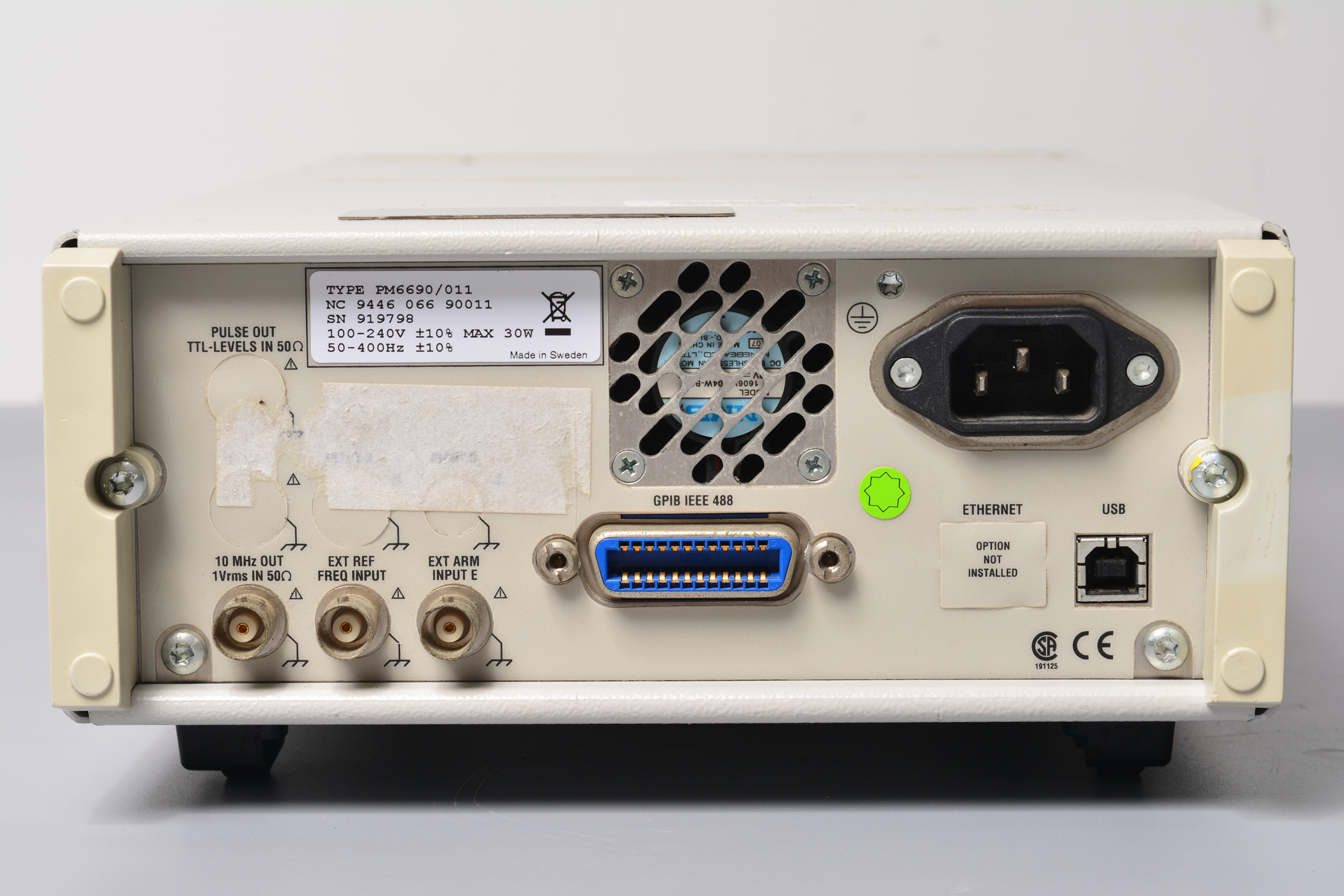

前-侧-后

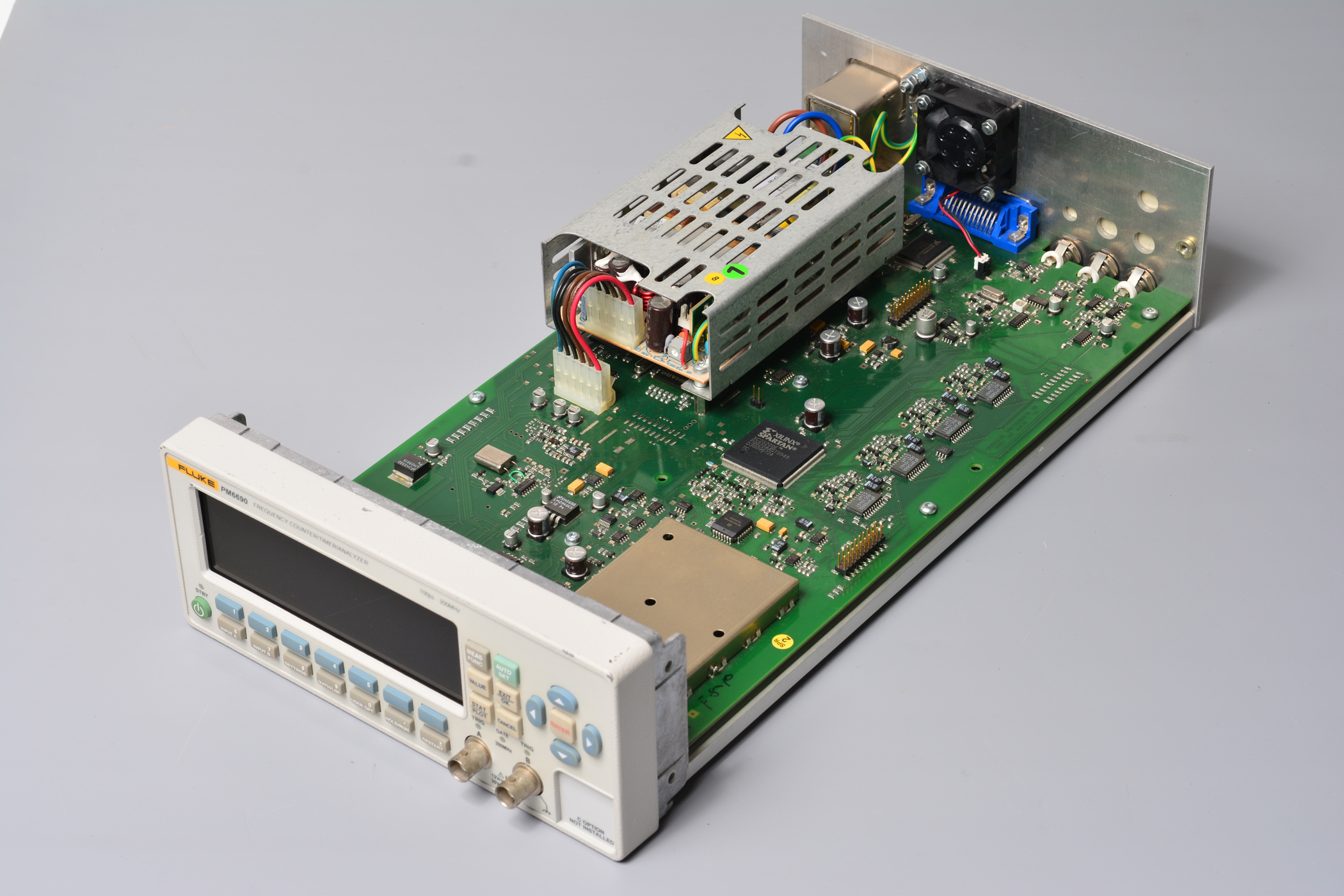

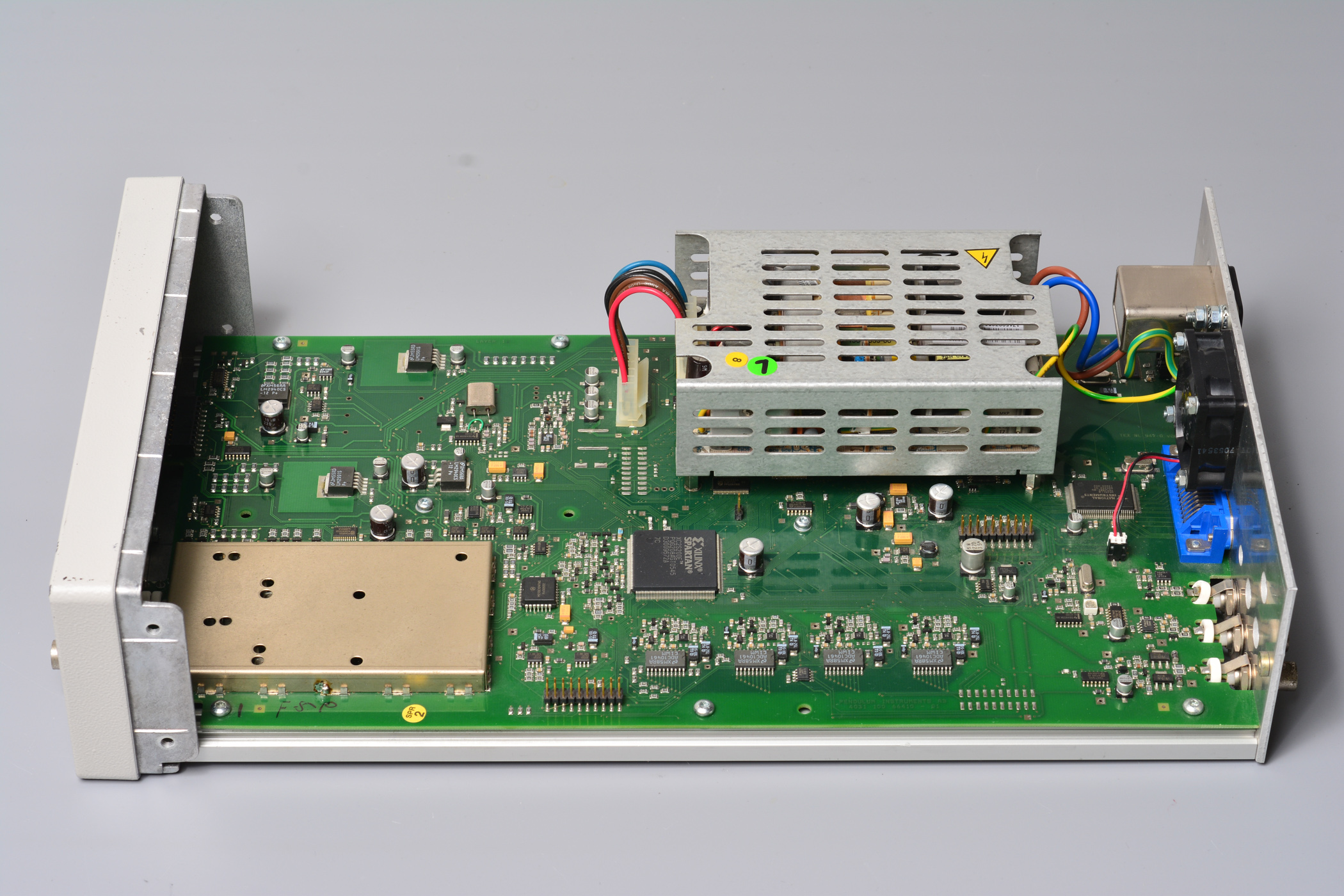

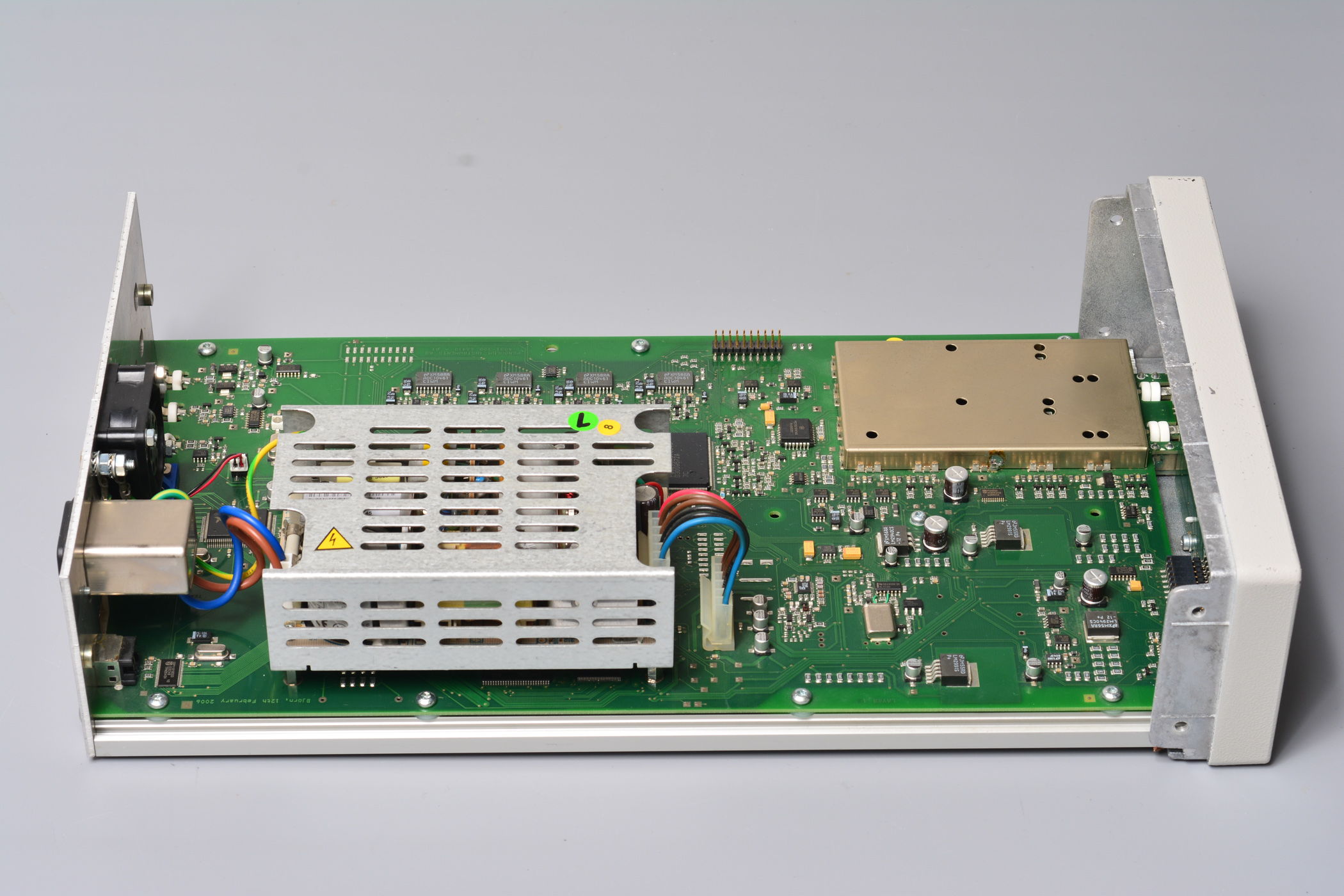

拆去外壳

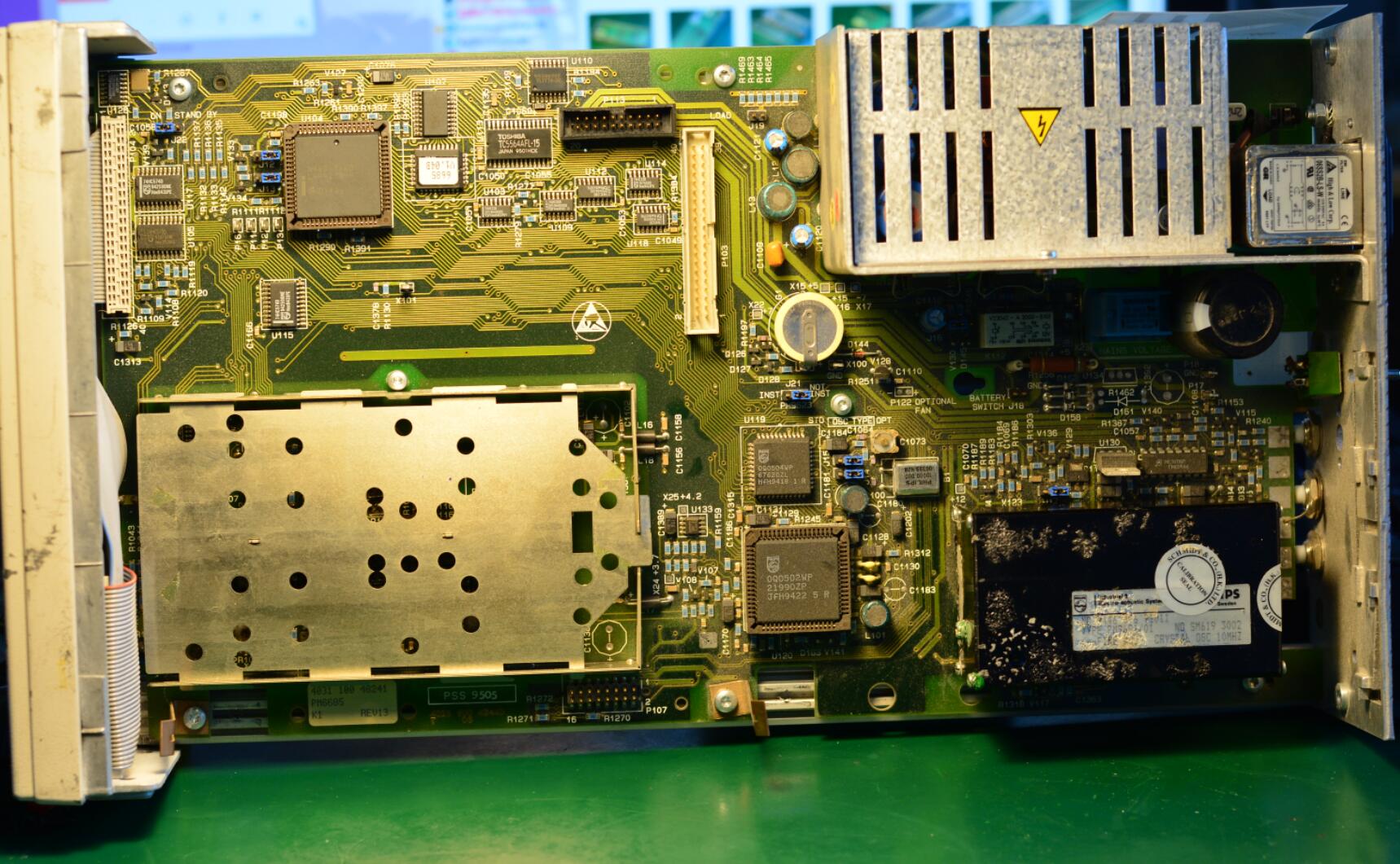

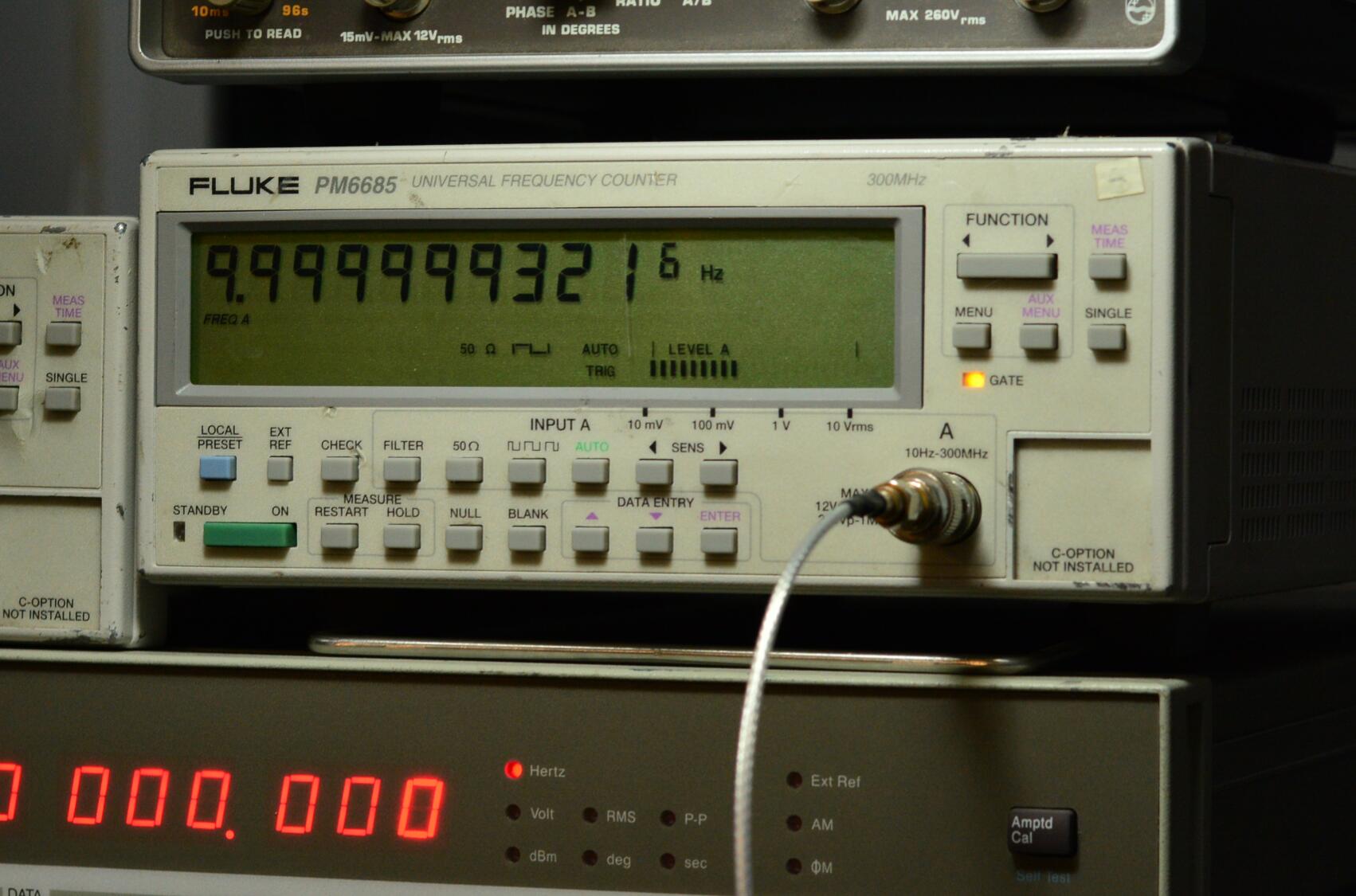

在这里我要补充两张PHILIPS(FLUKE)PM6685的照片作为对比，这是90年代中期上市的型号，可以看到一些相似的设计：

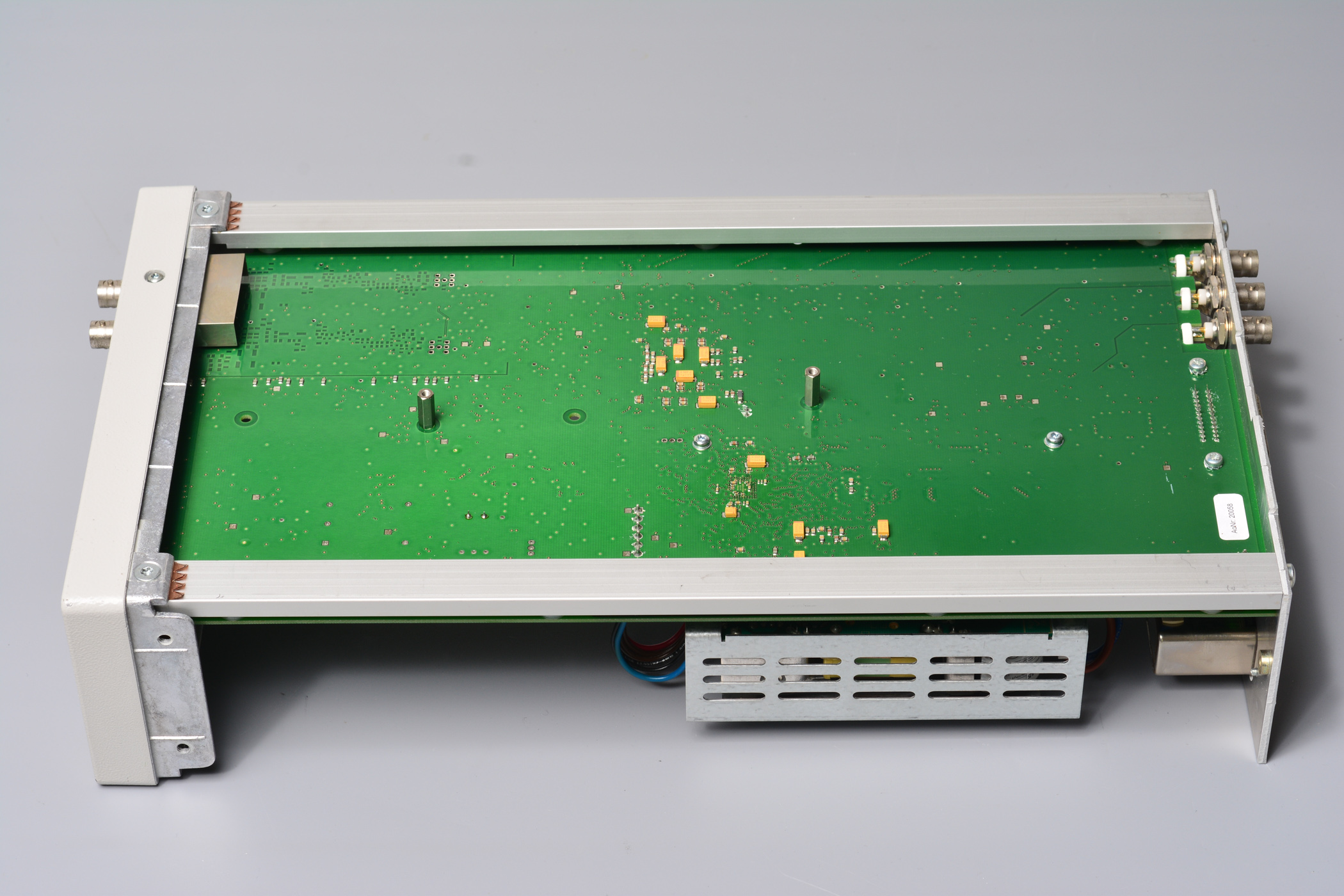

底部

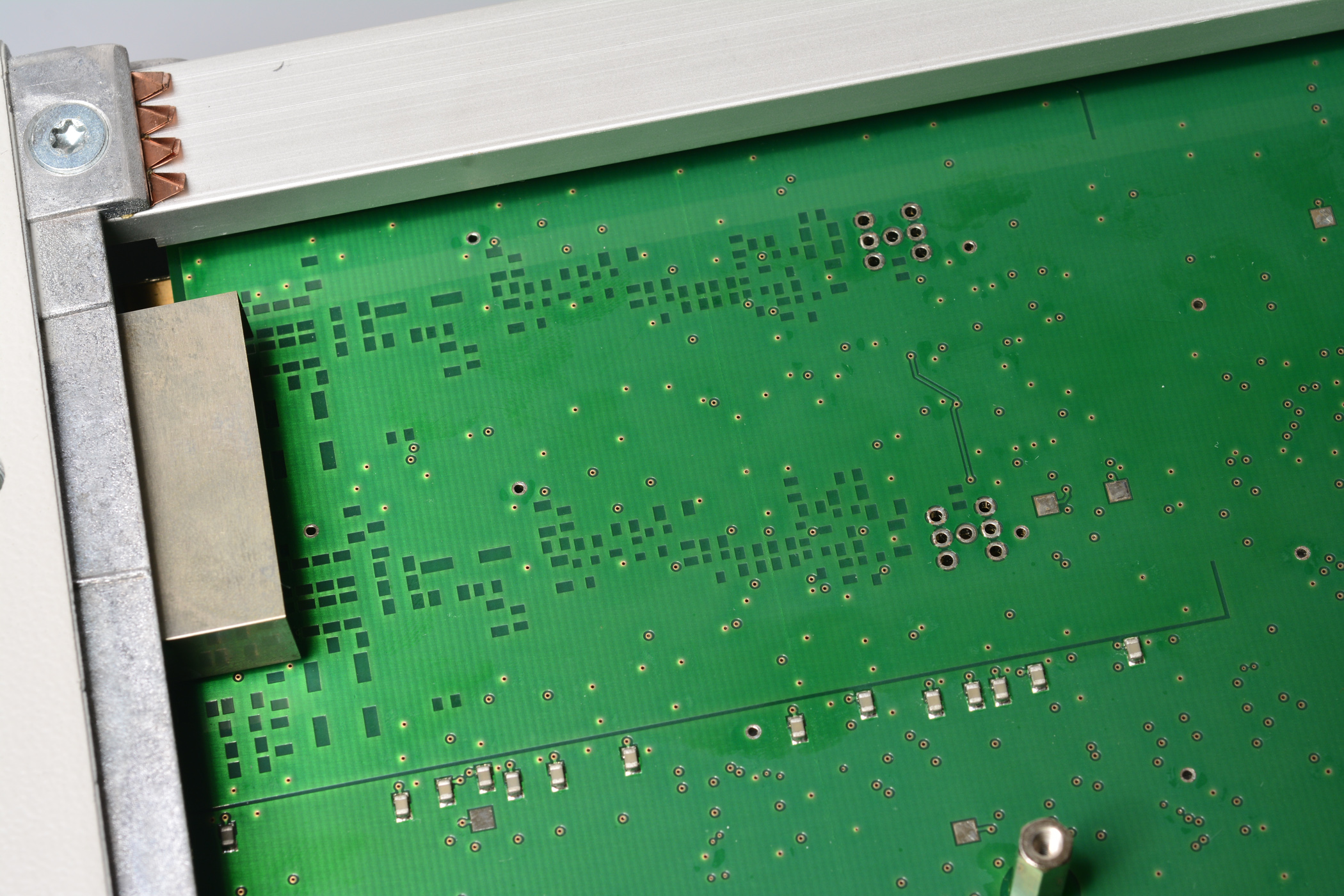

输入通道下方的铜箔层上有一些意义不明的挖空，可能是为了降低贴片元件对地寄生电容的。

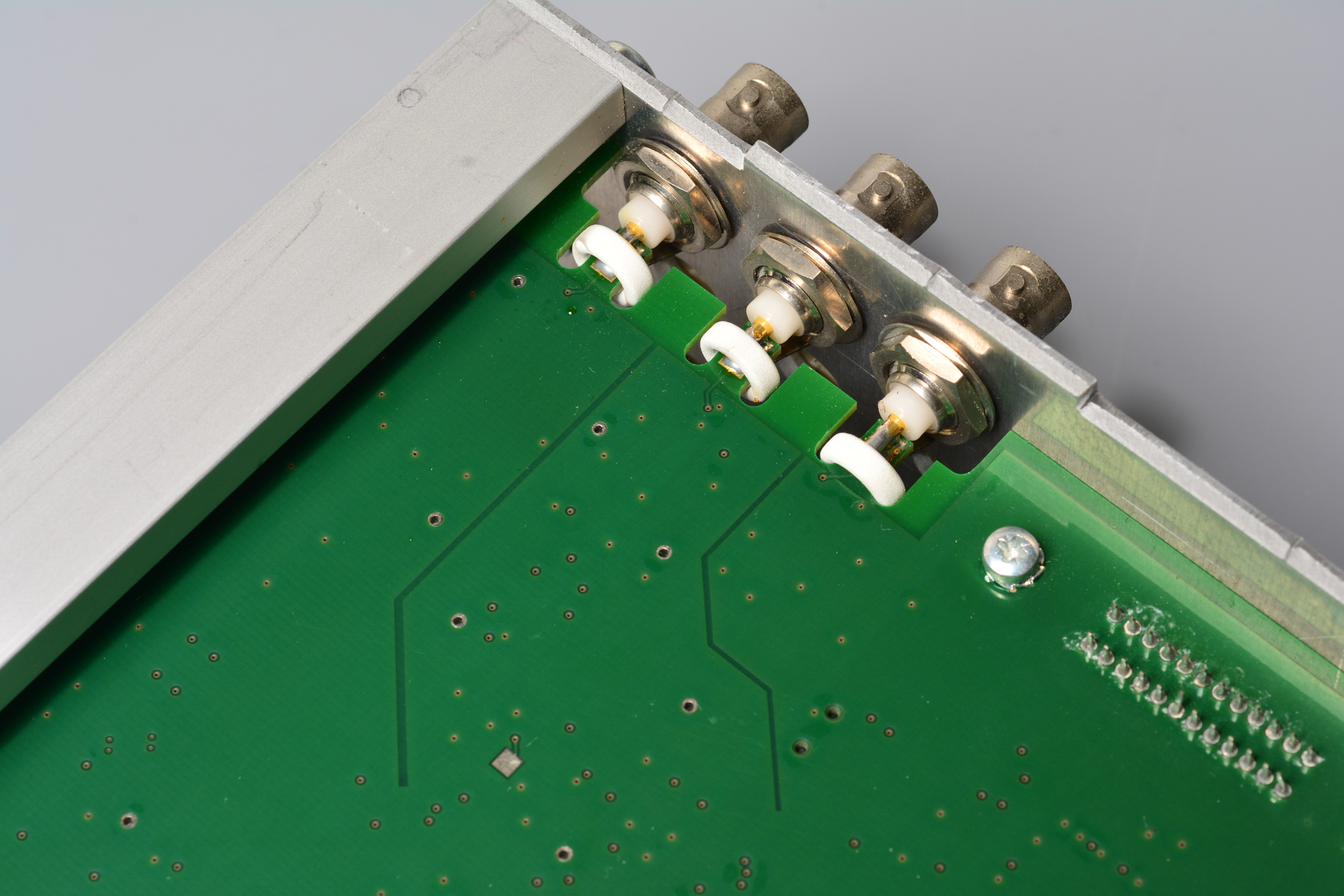

各个输入/输出口依靠PCB的延长直接焊接到端子的芯针上，延长部分套了磁环，这也是飞利浦遗留下的设计。

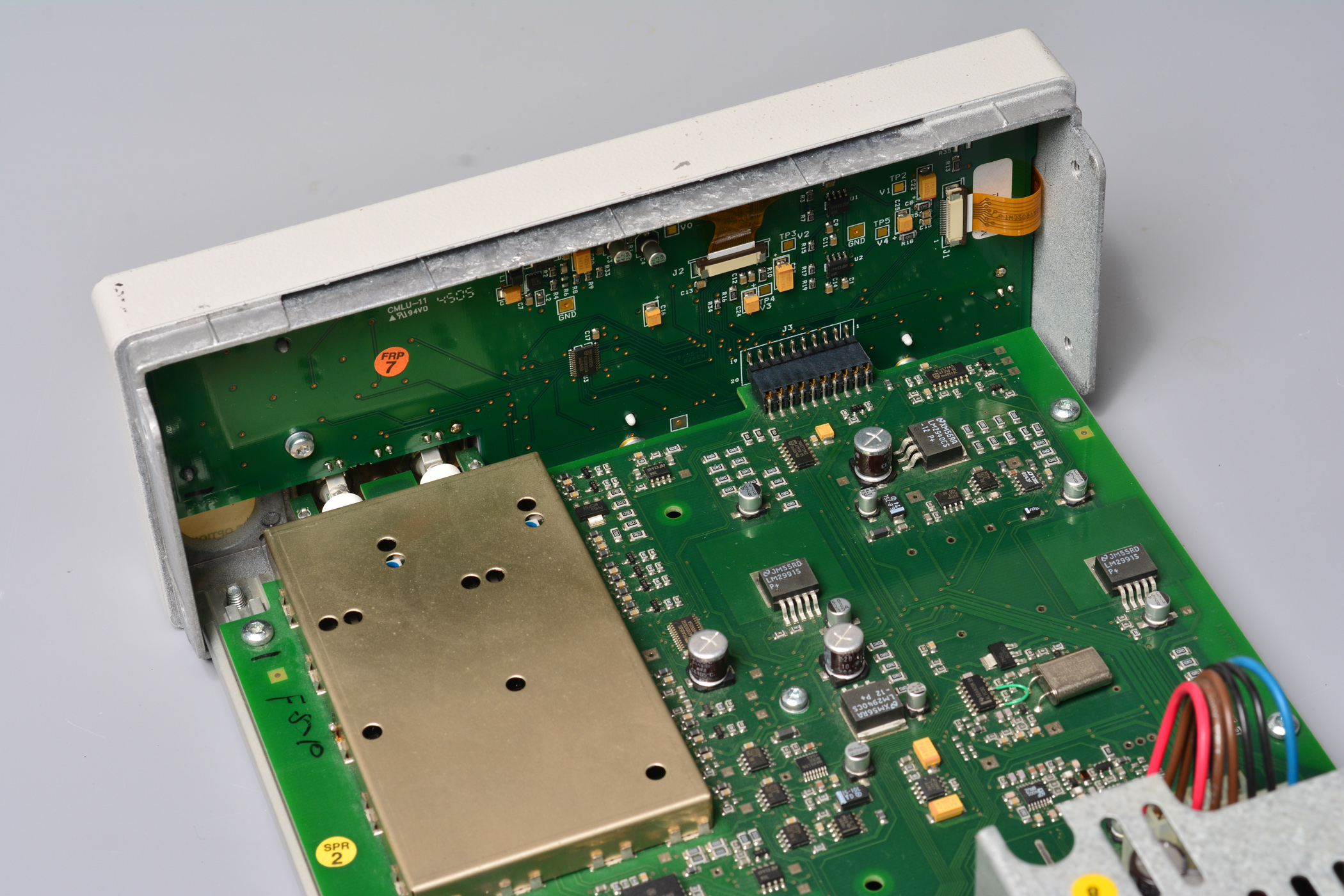

从机内看向前面板部分

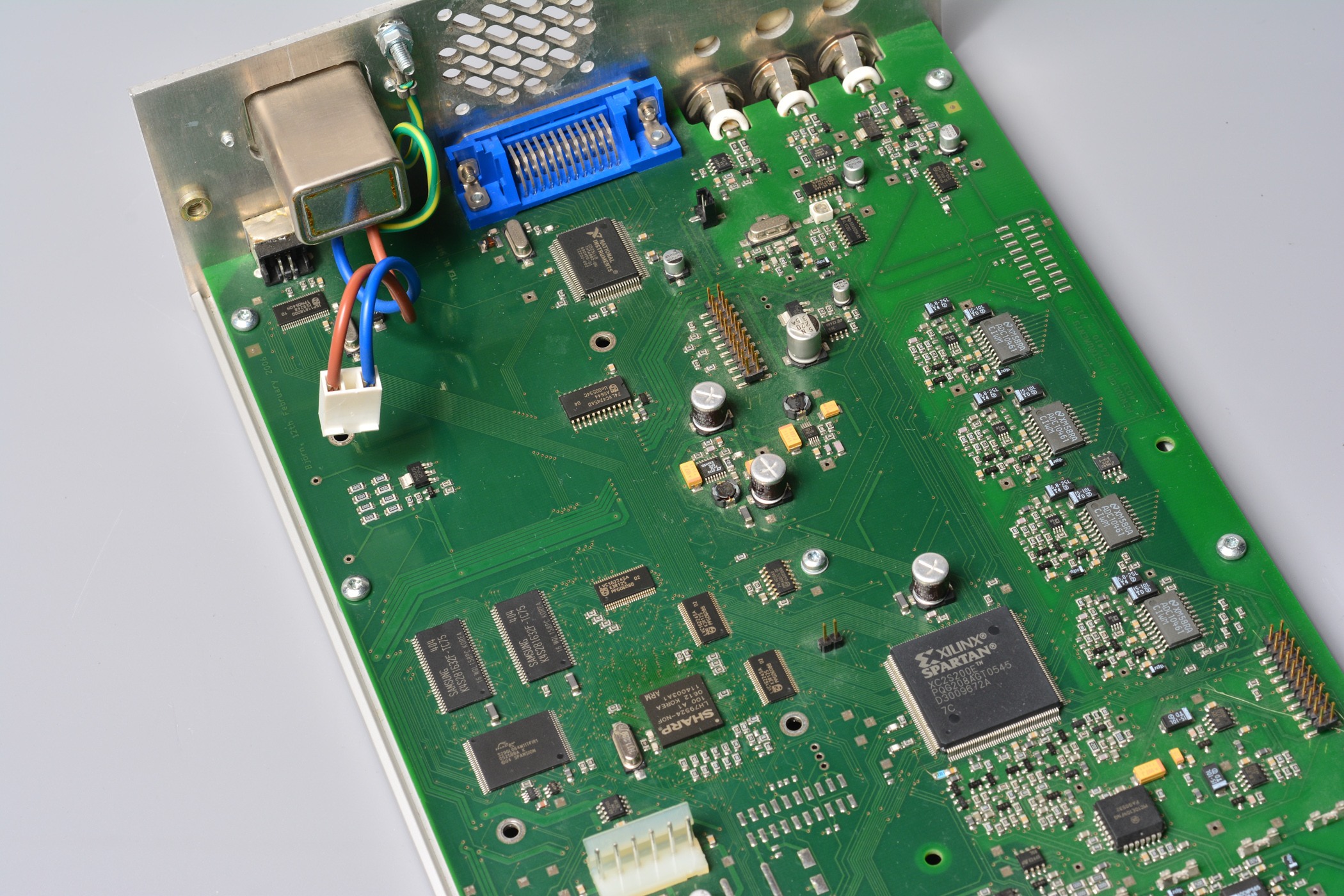

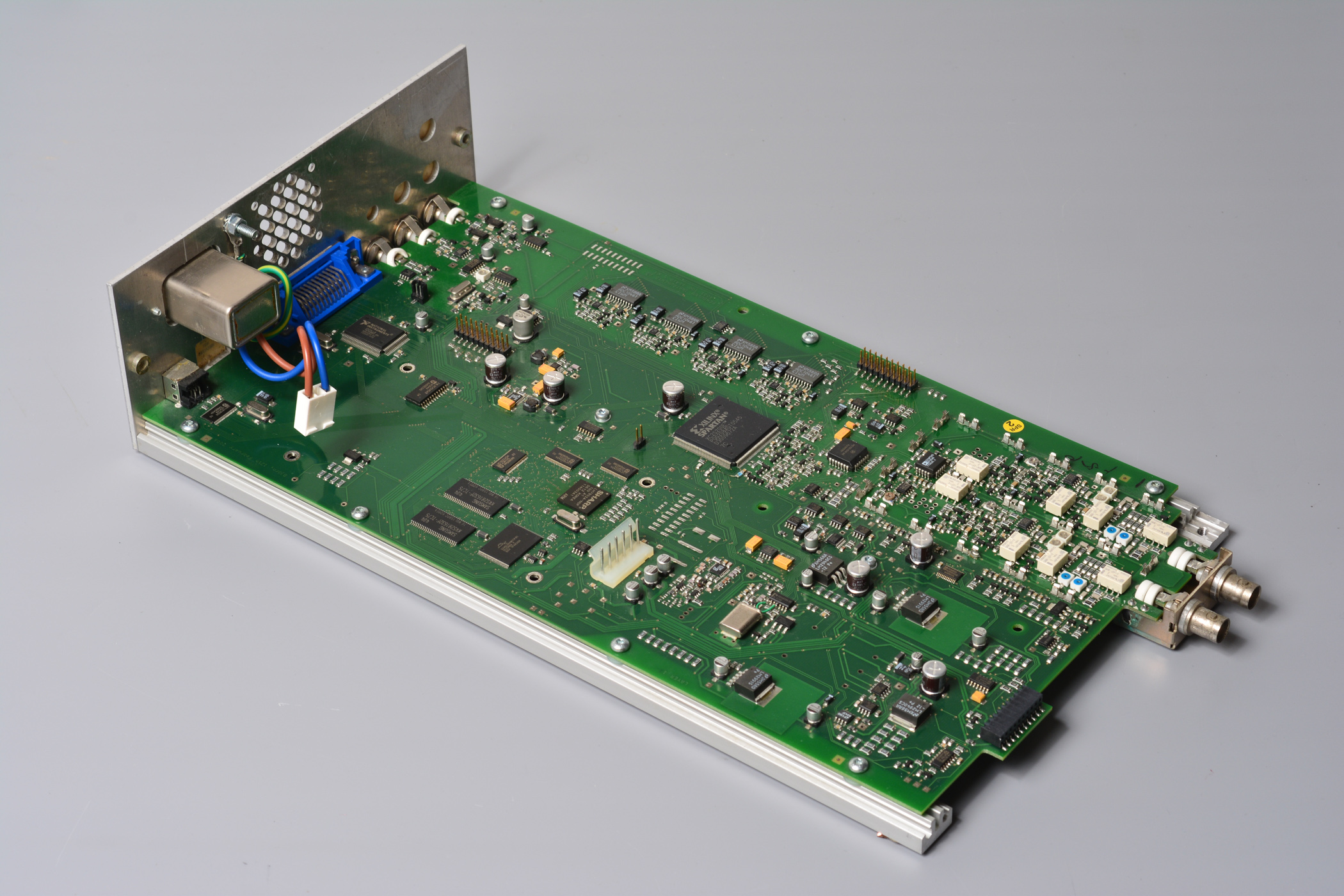

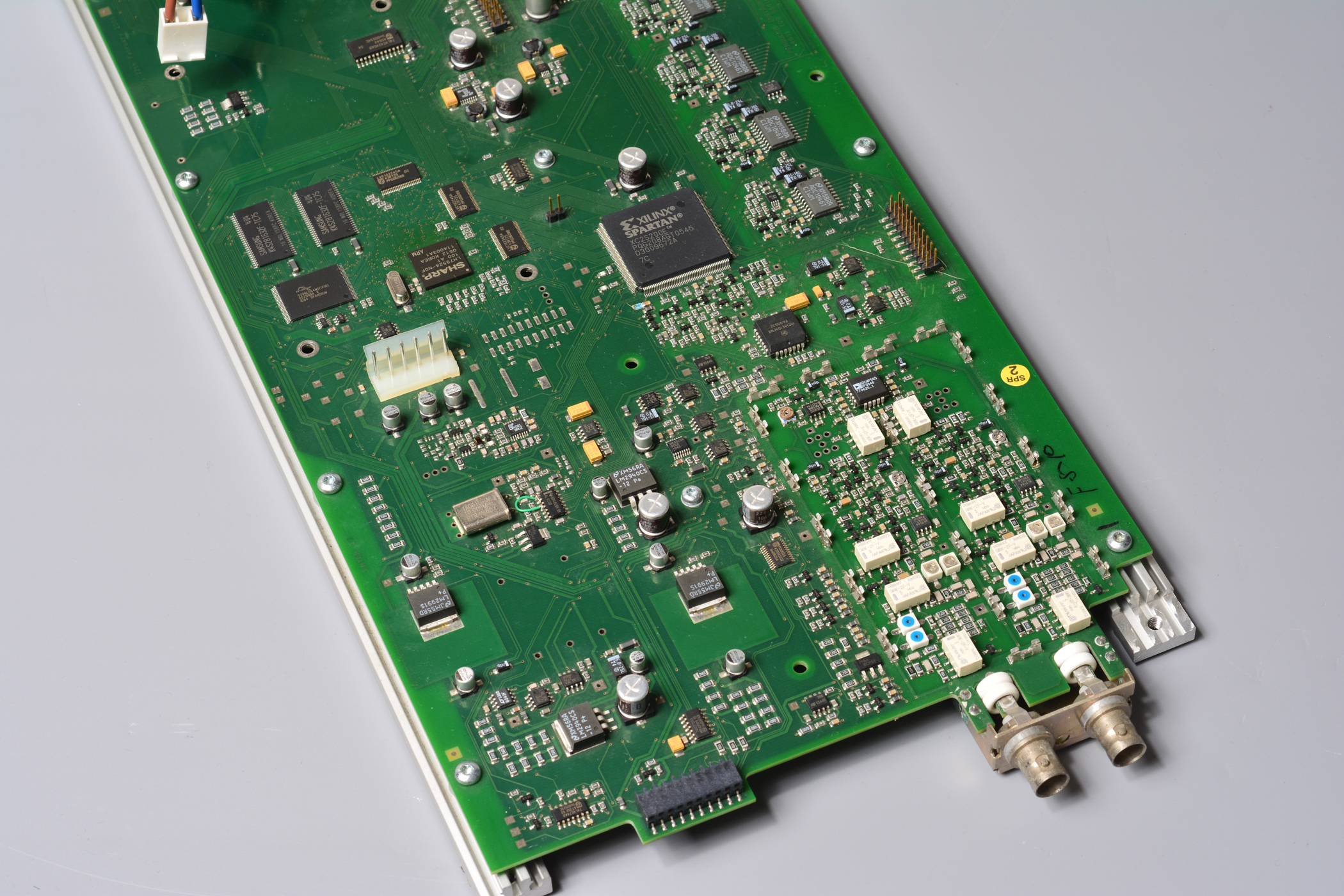

拔掉前面板并拆去电源的主板

电源和选件OCXO区域

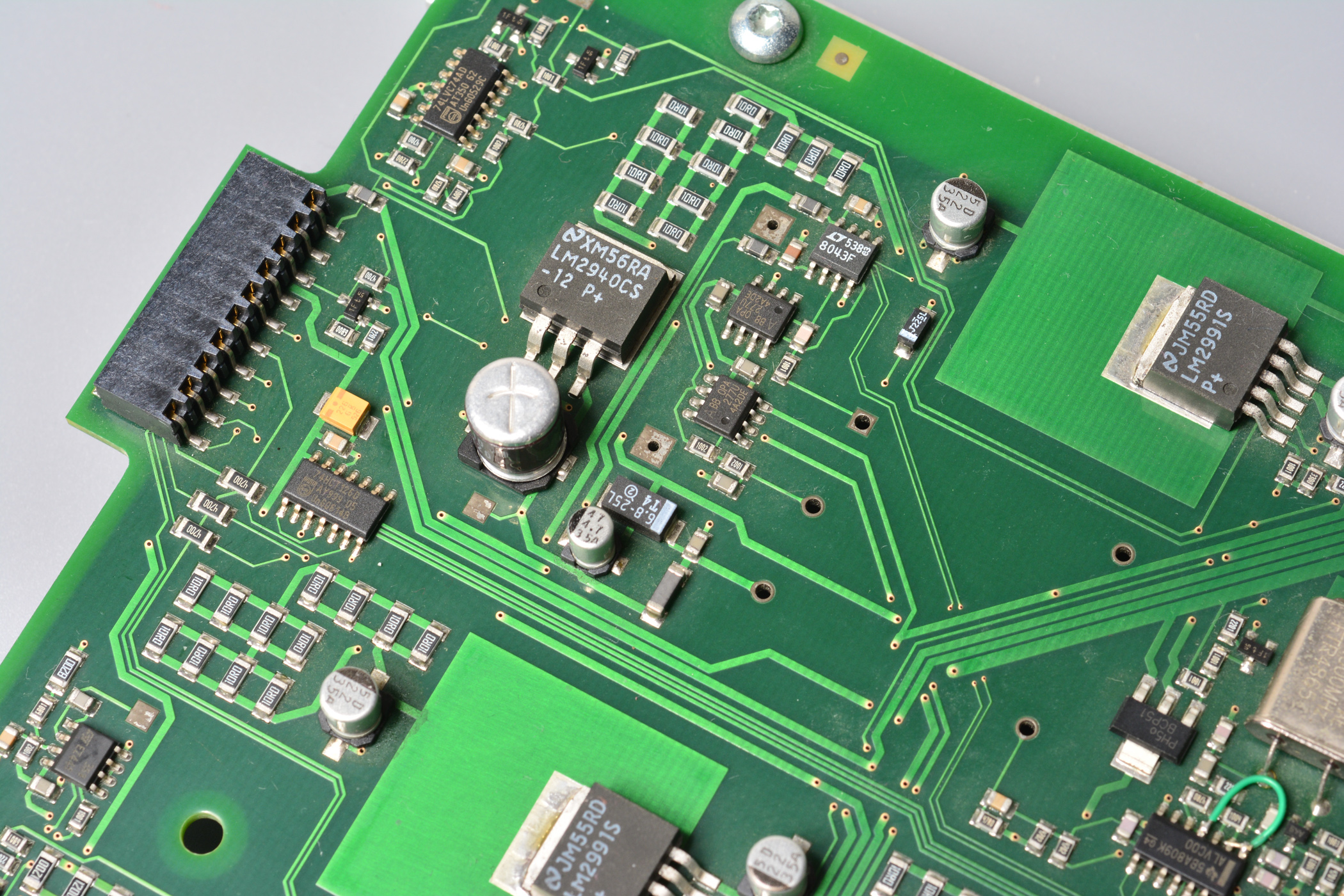

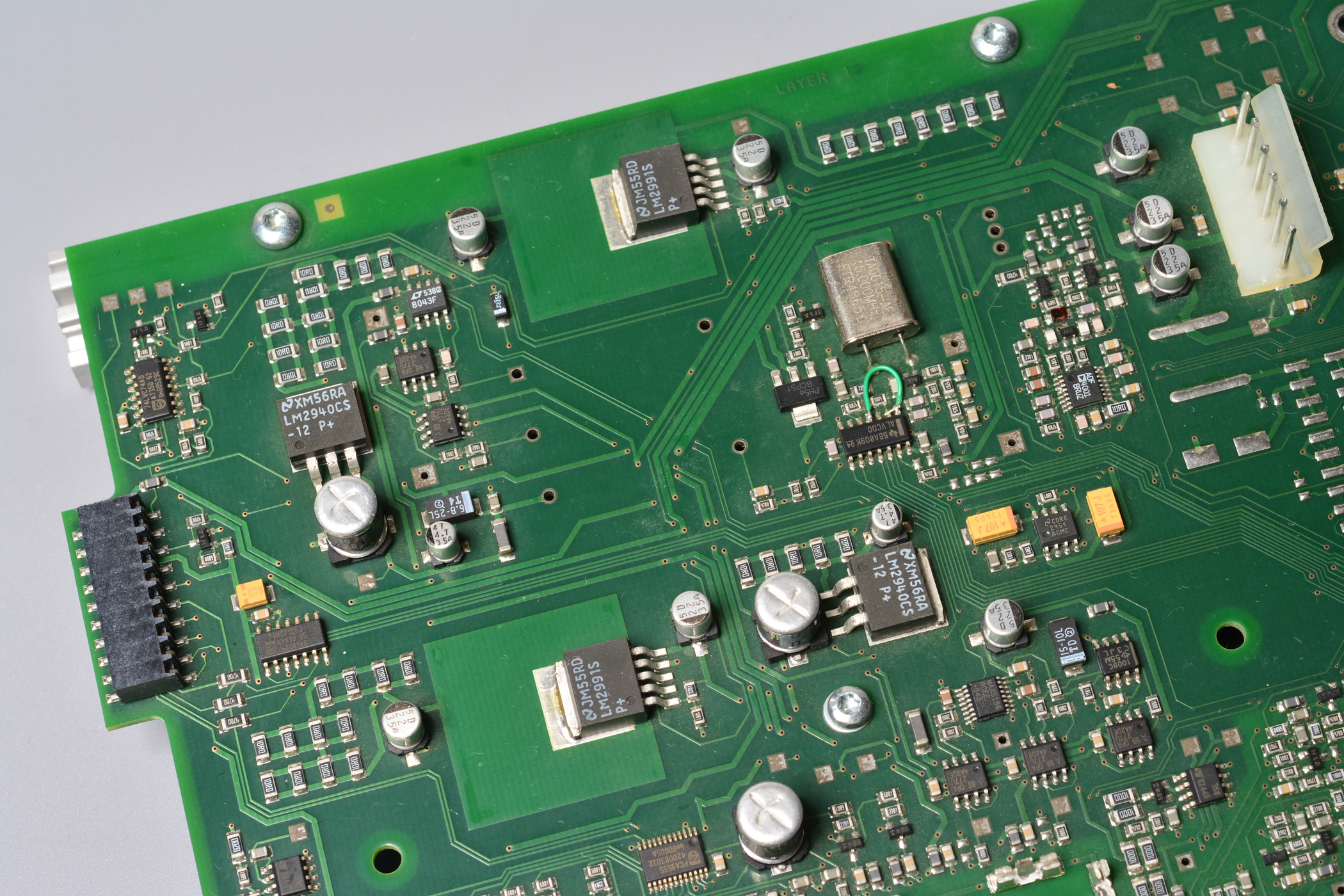

电源部分有许多并联的贴片电阻

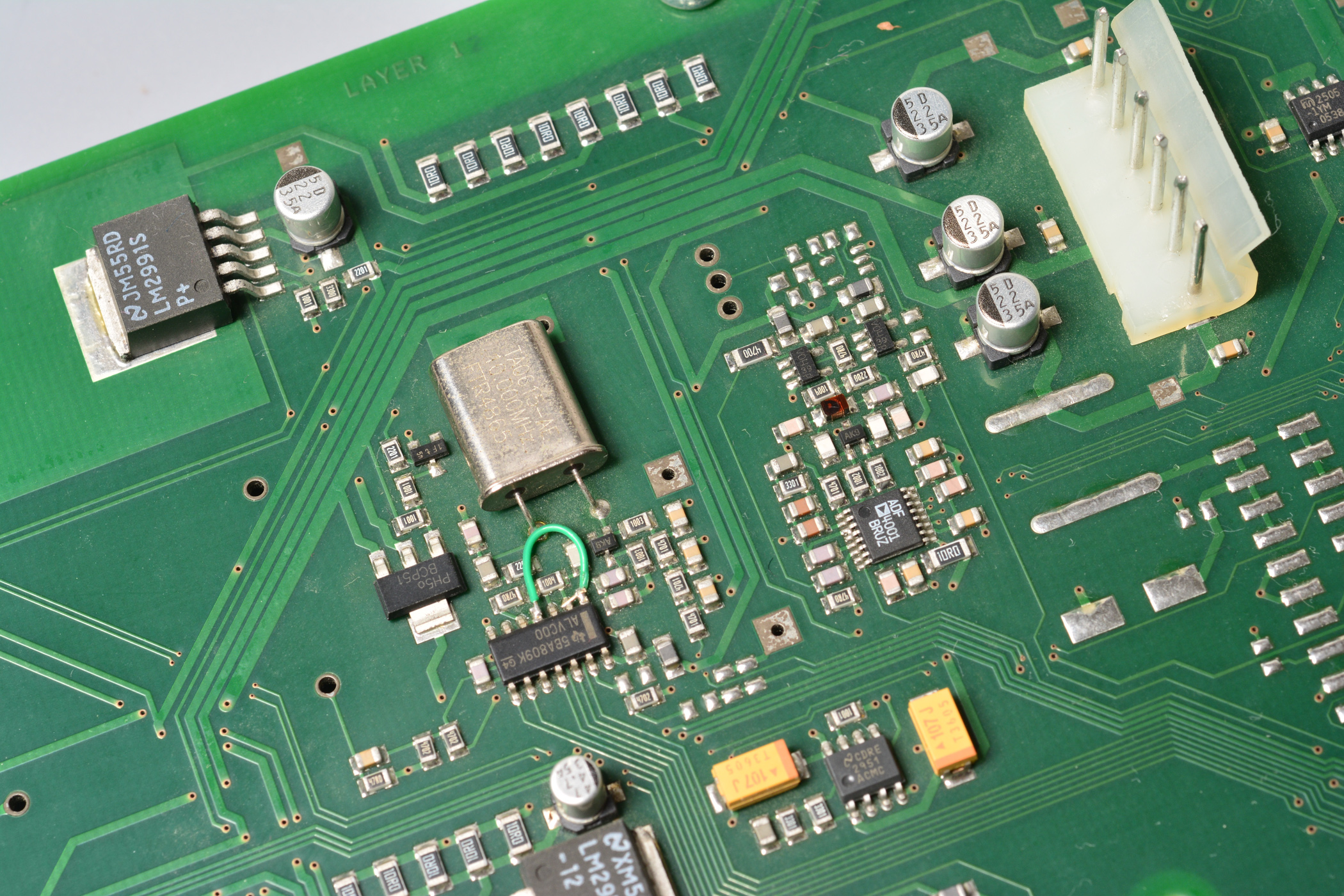

标配TCXO及计数器时钟发生器(ADF4001)

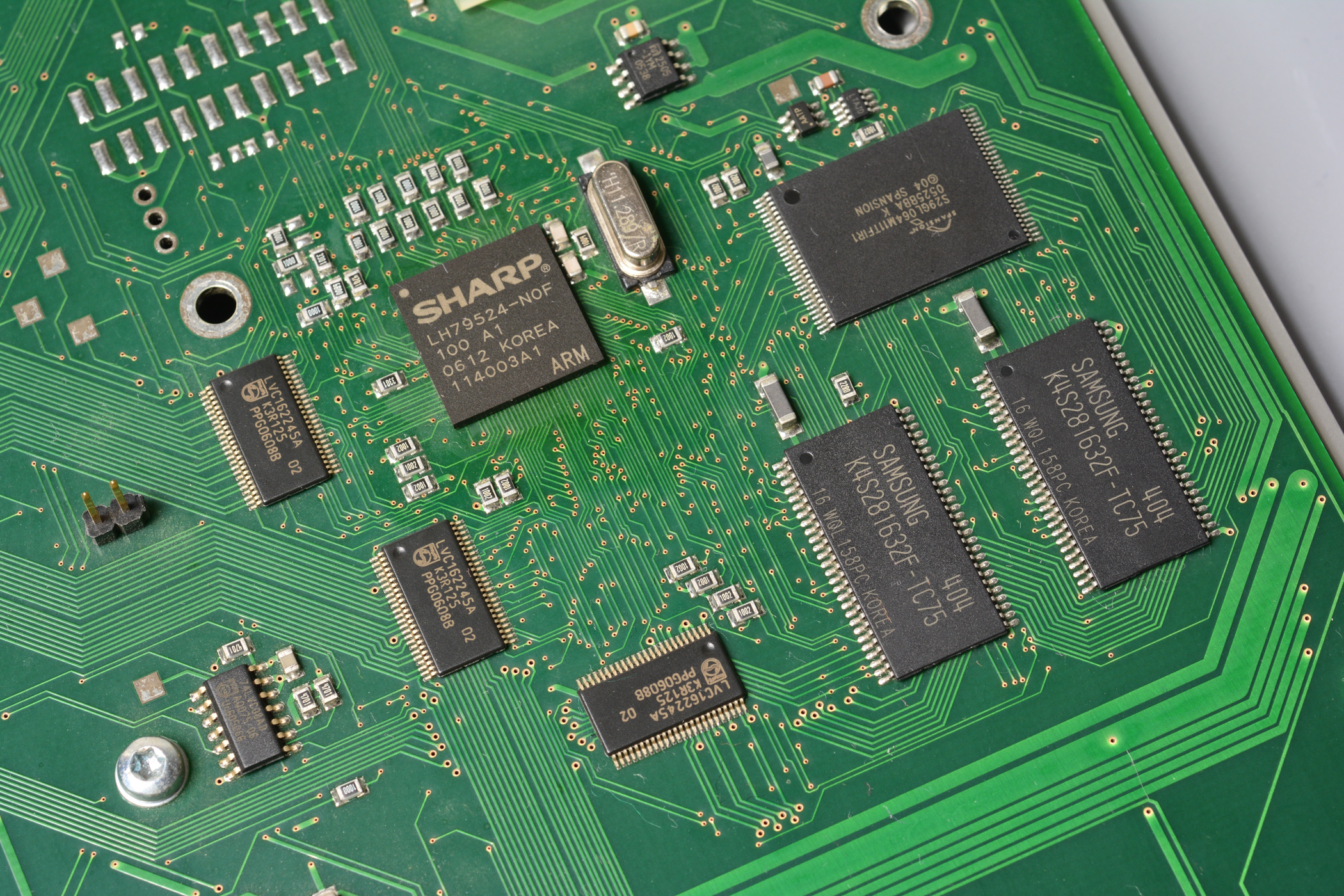

MPU,RAM,FLASH，看起来MPU曾经被返修过

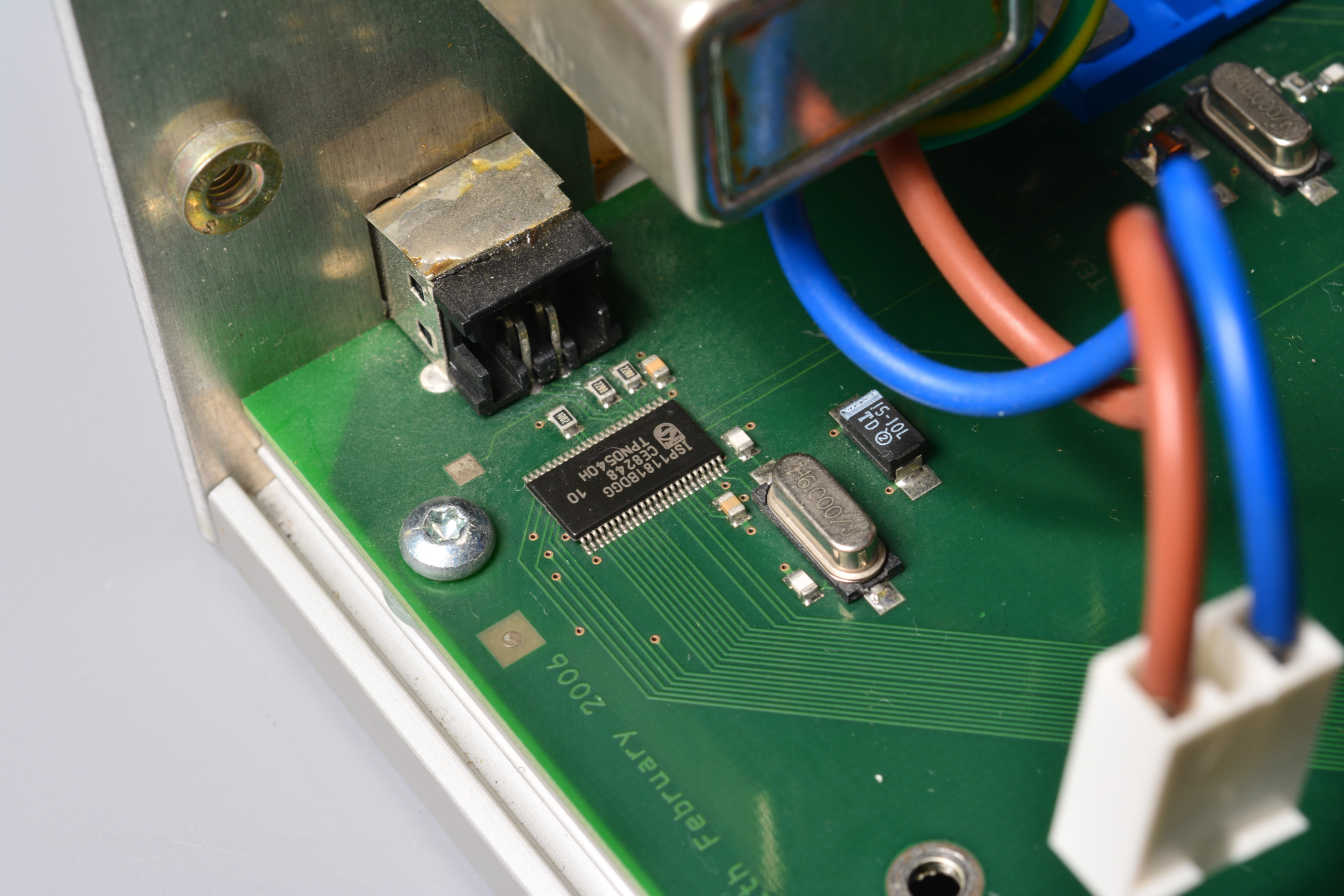

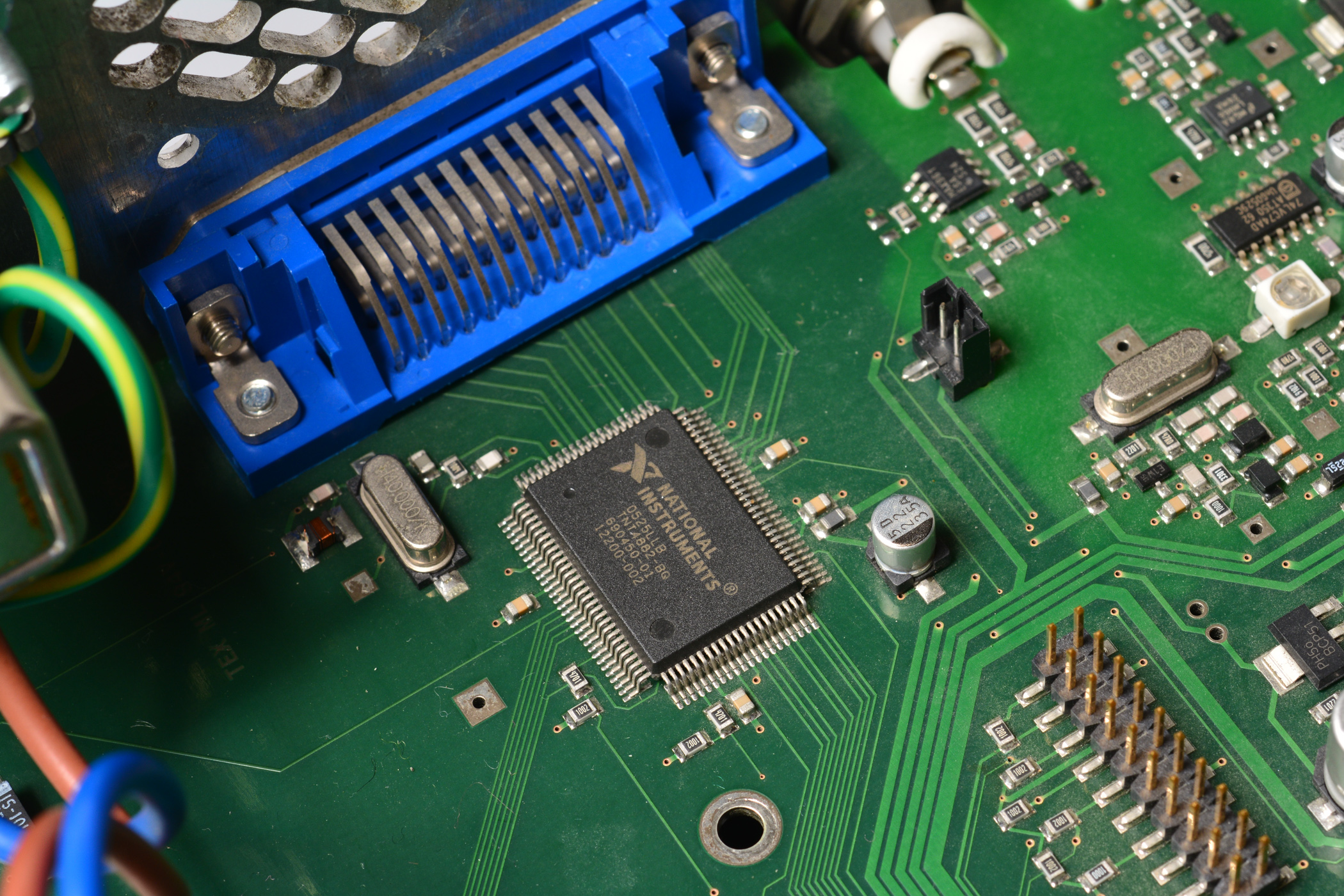

USB和GPIB

以下是一些电路细节：

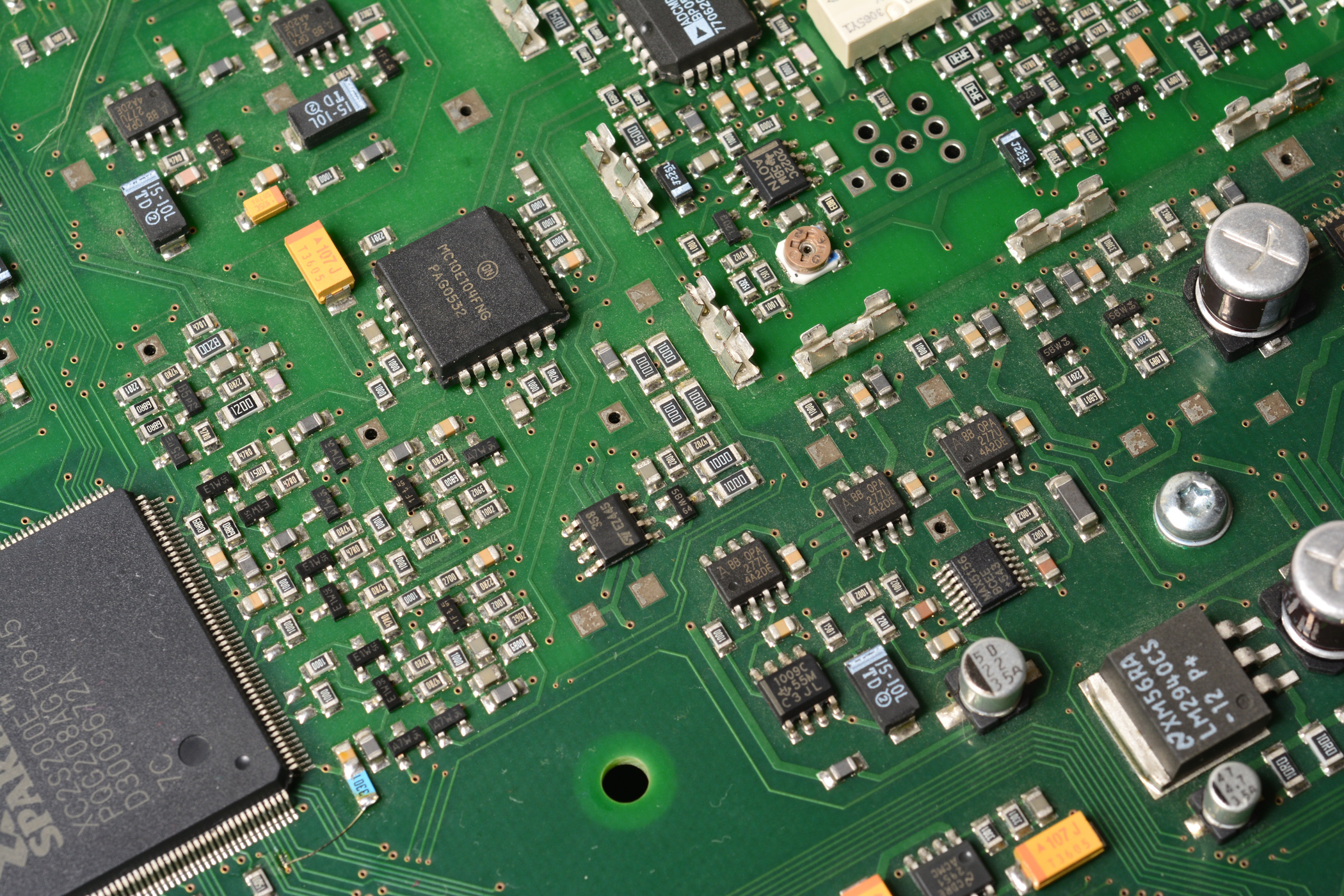

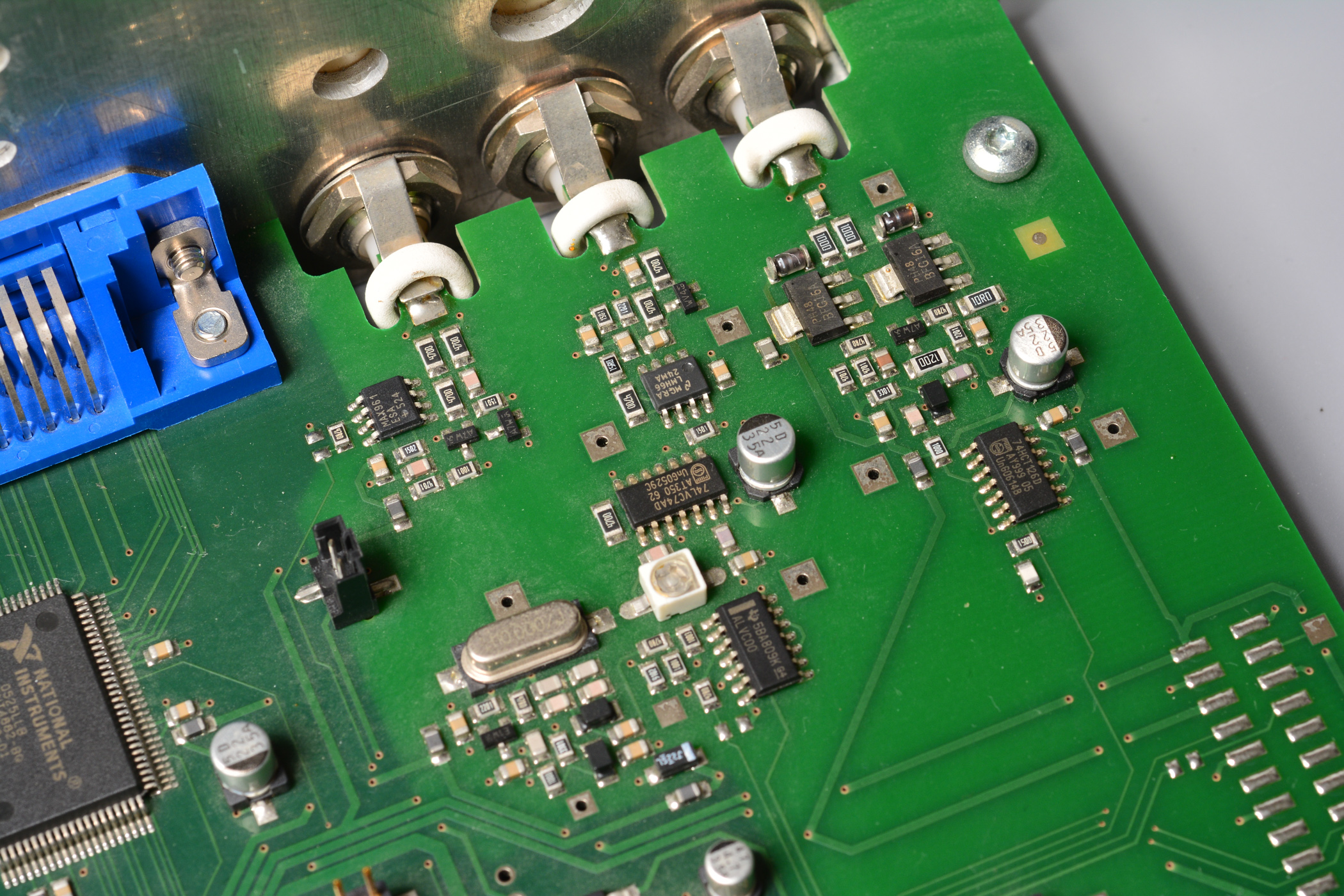

后面板REF IN/OUT和外触发接口电路

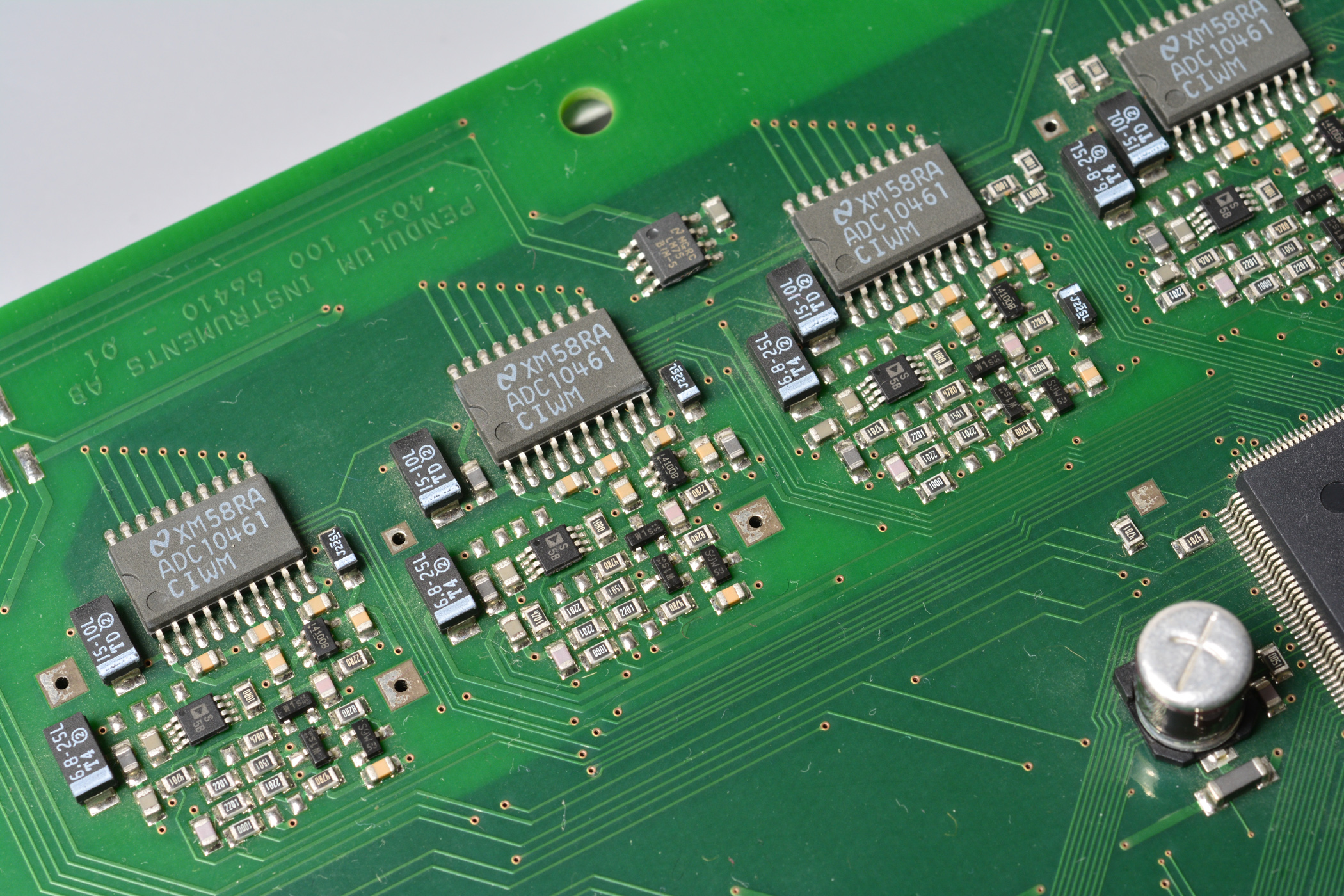

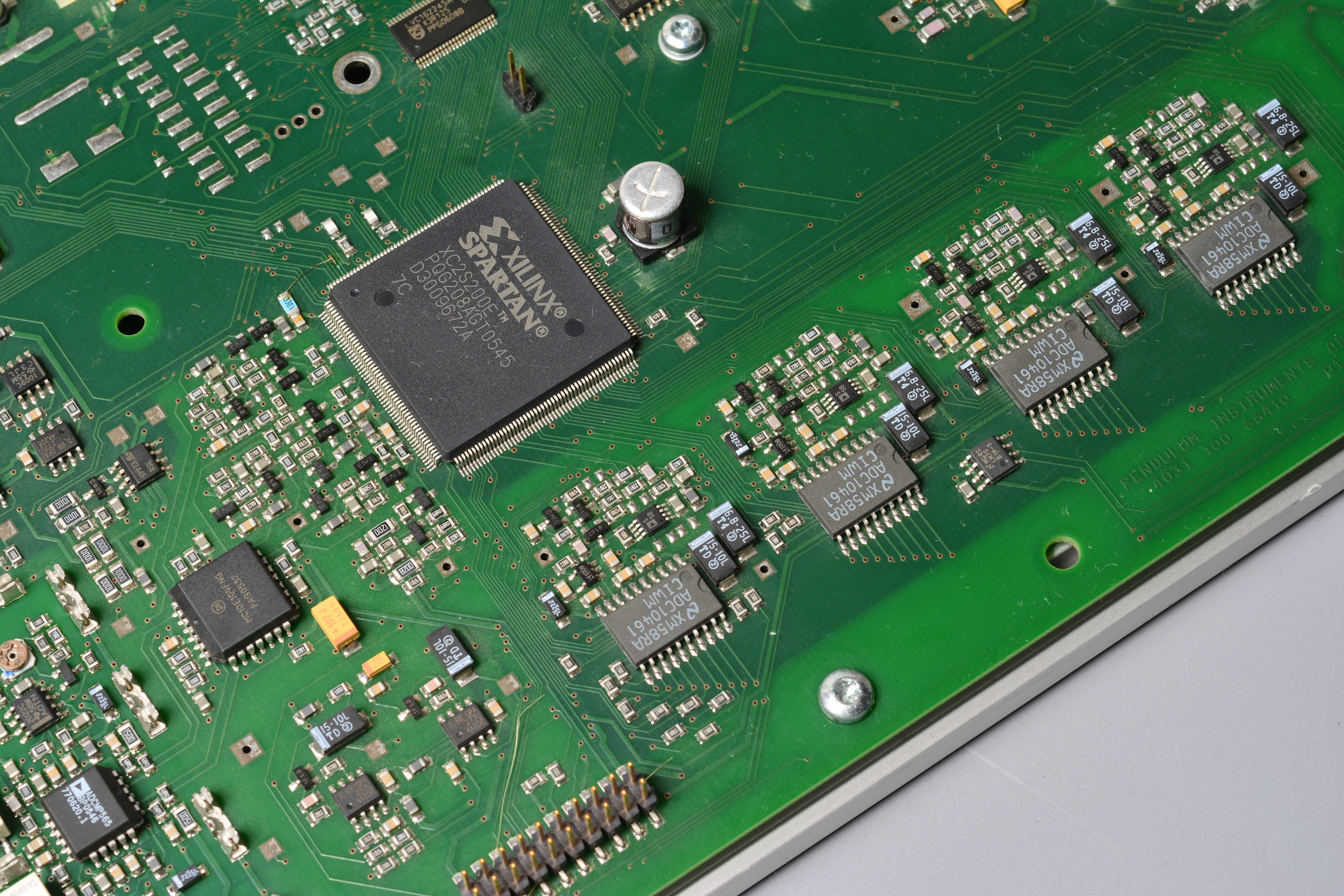

计数器逻辑和插值器(Interpolator)

该频率计使用的是TAC方式插值，将小于一个计数时钟周期的时间间隔通过高速积分器转换为电压，随后用ADC测量积分器输出电压再推算出经过插值的时间值。有四组完全相同的插值器，分别对应通道A和通道B的START和STOP边沿。

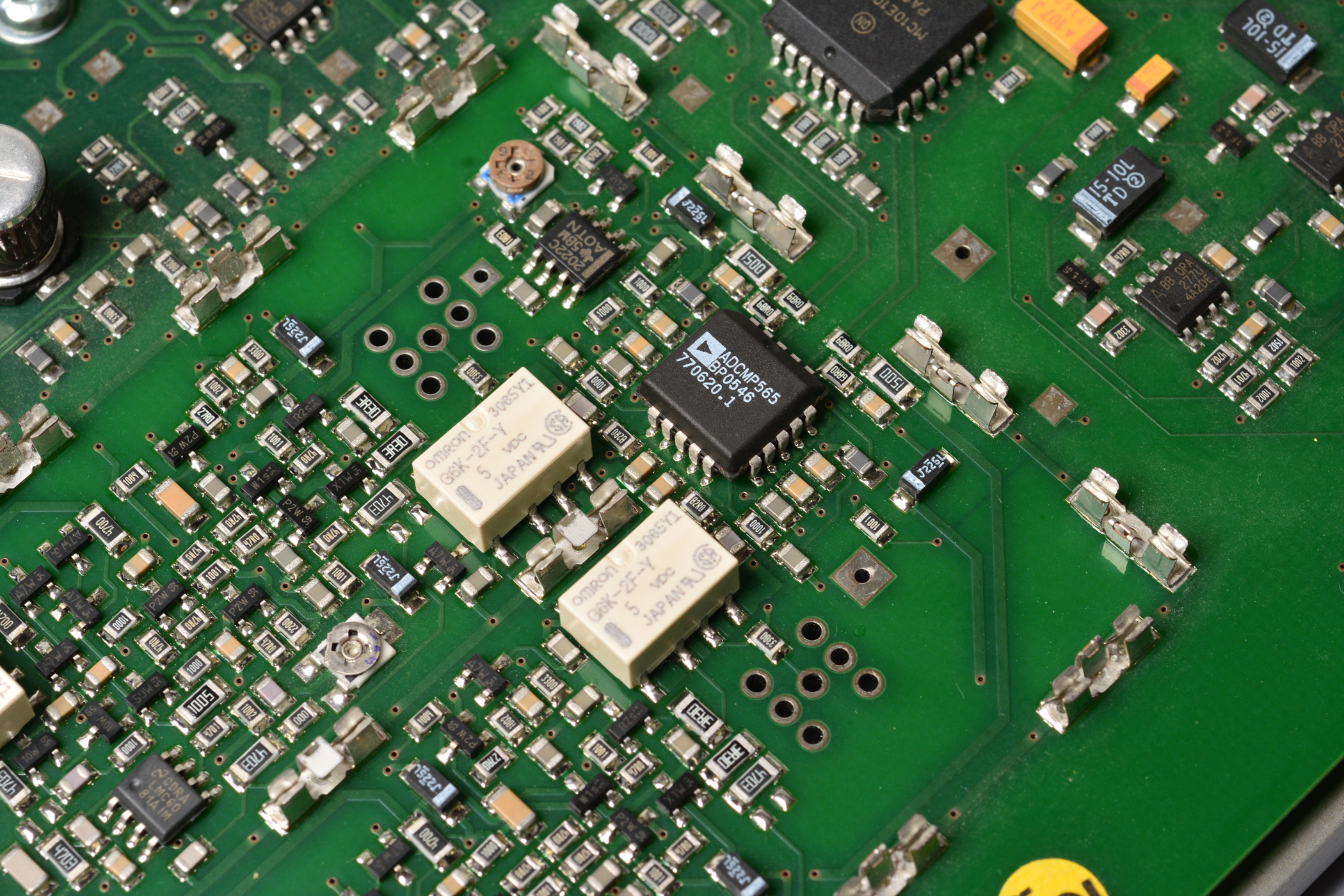

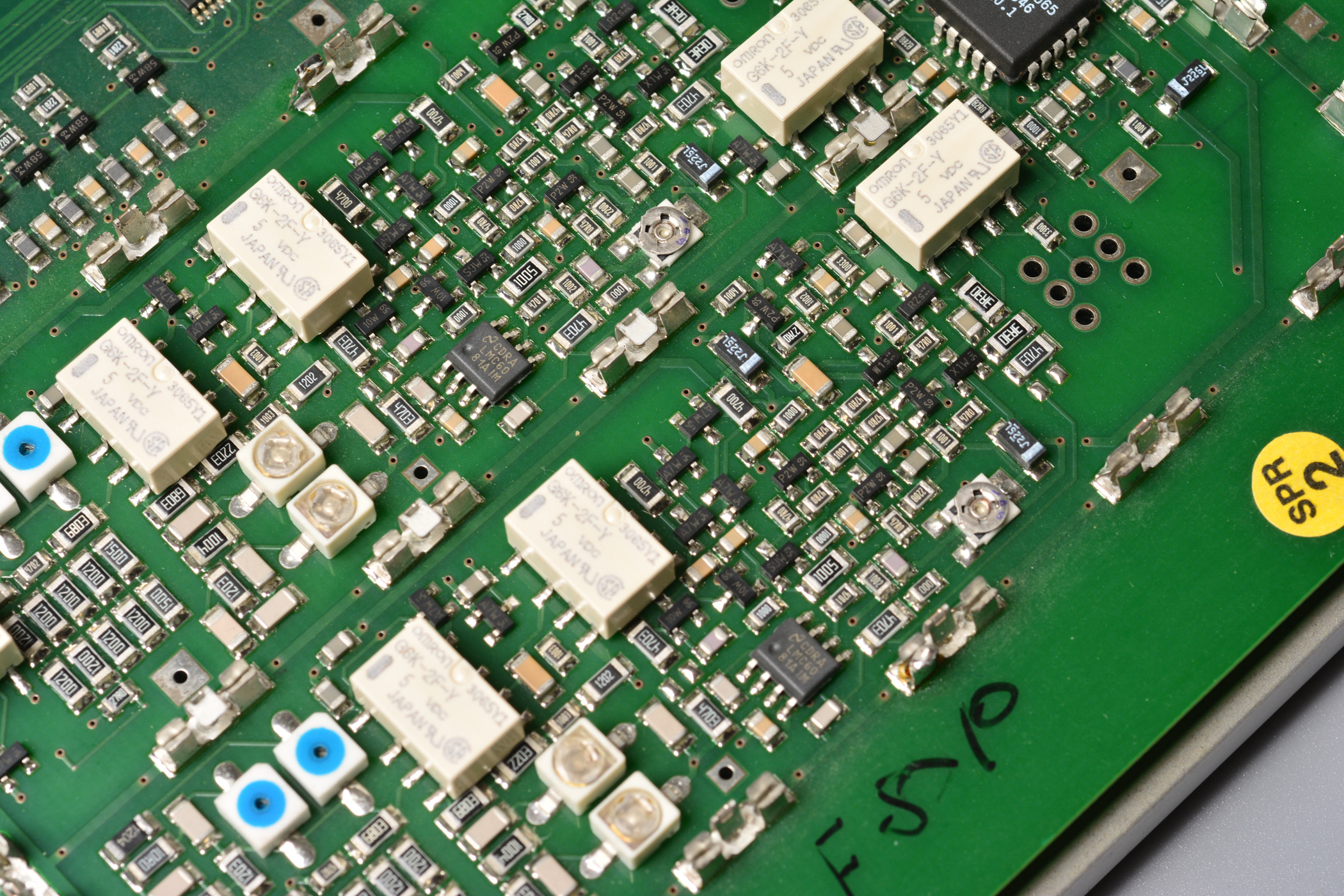

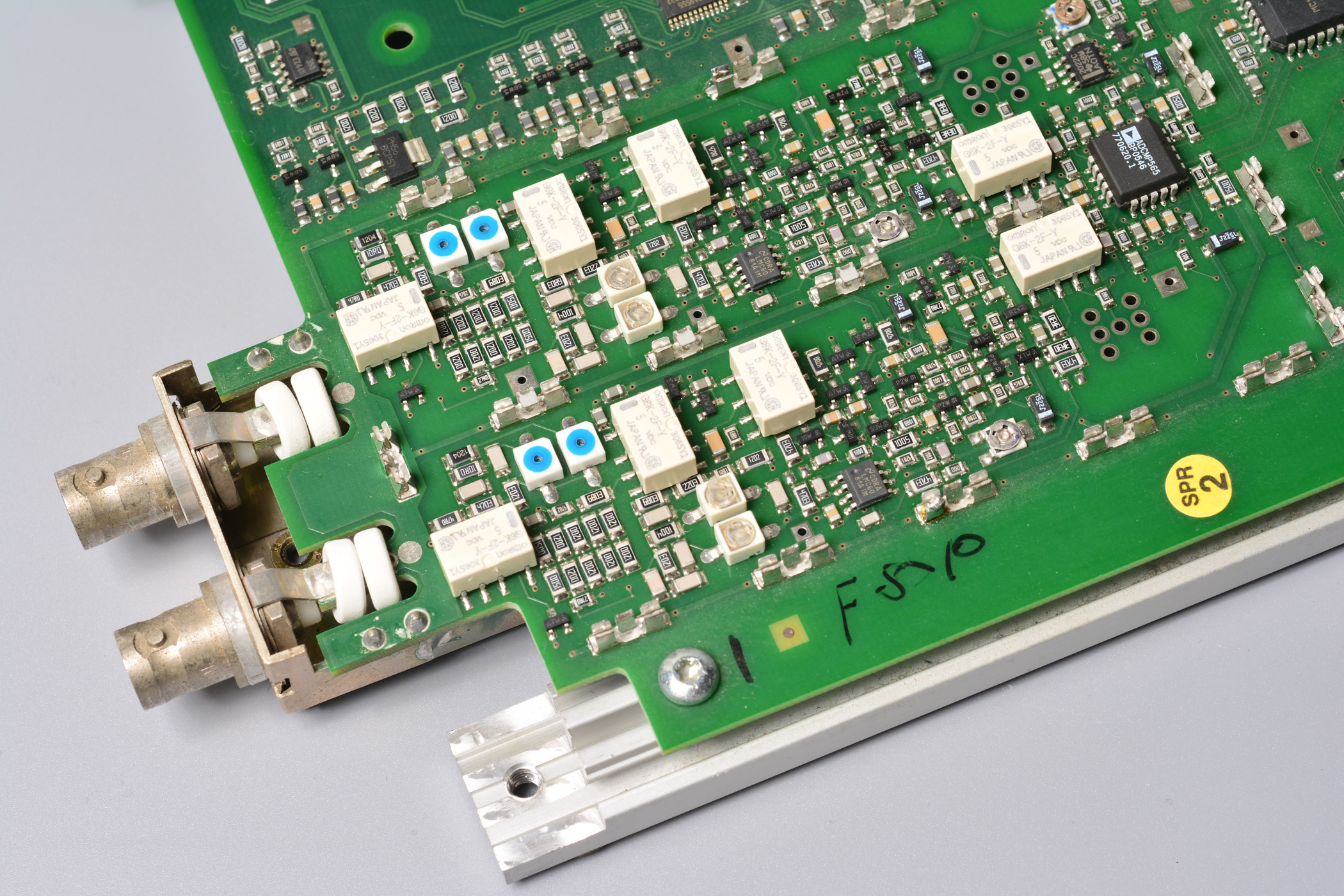

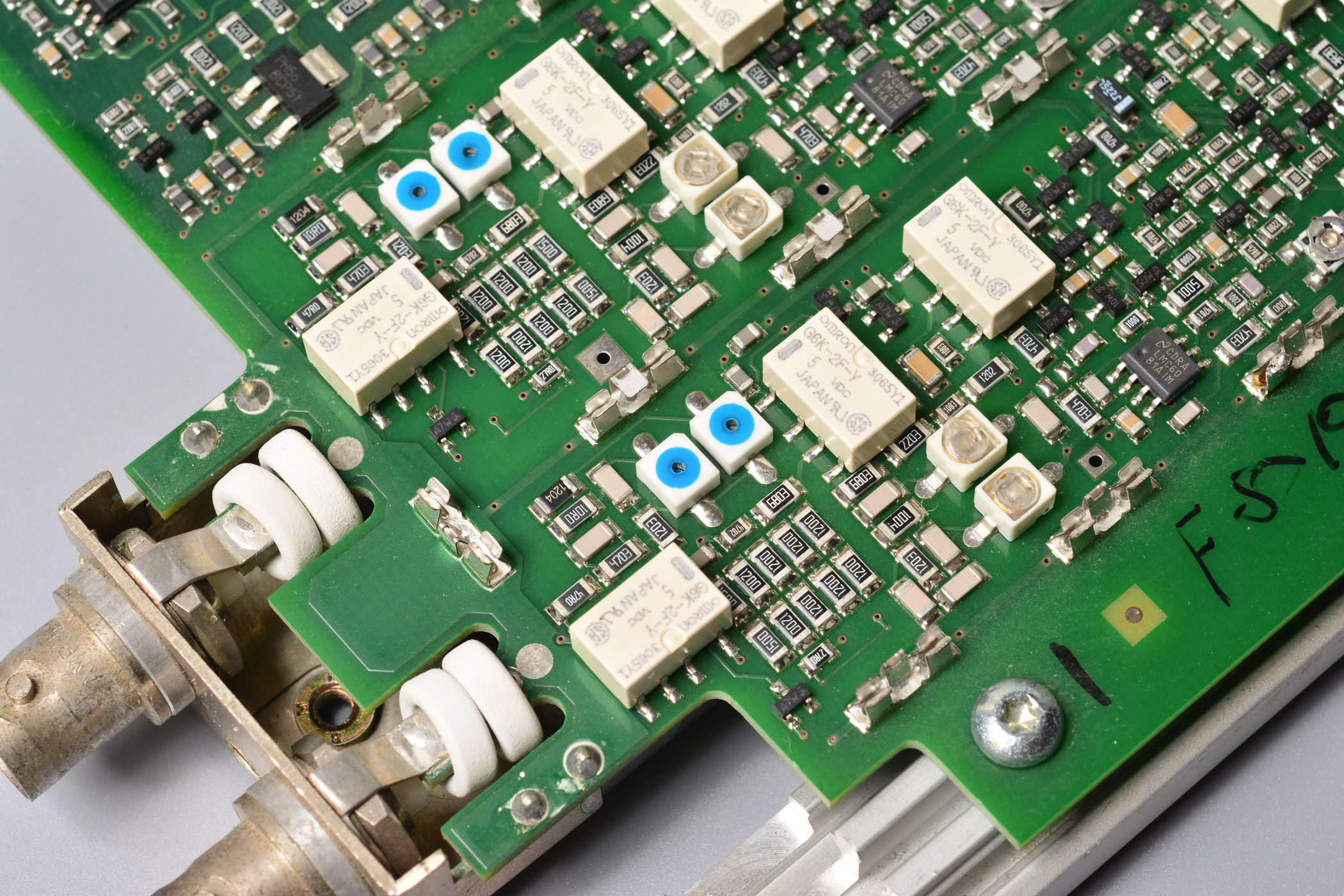

以下是输入通道

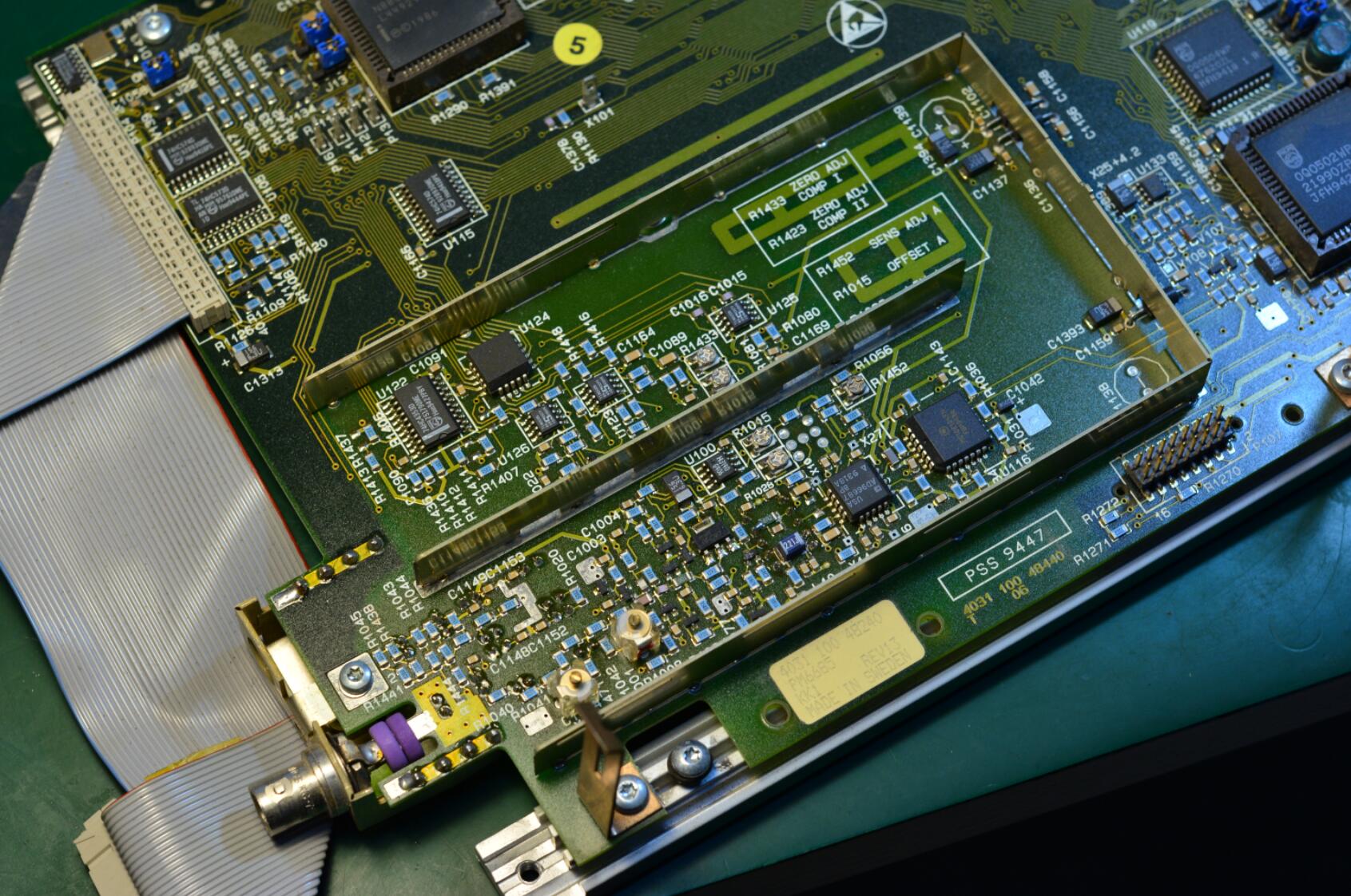

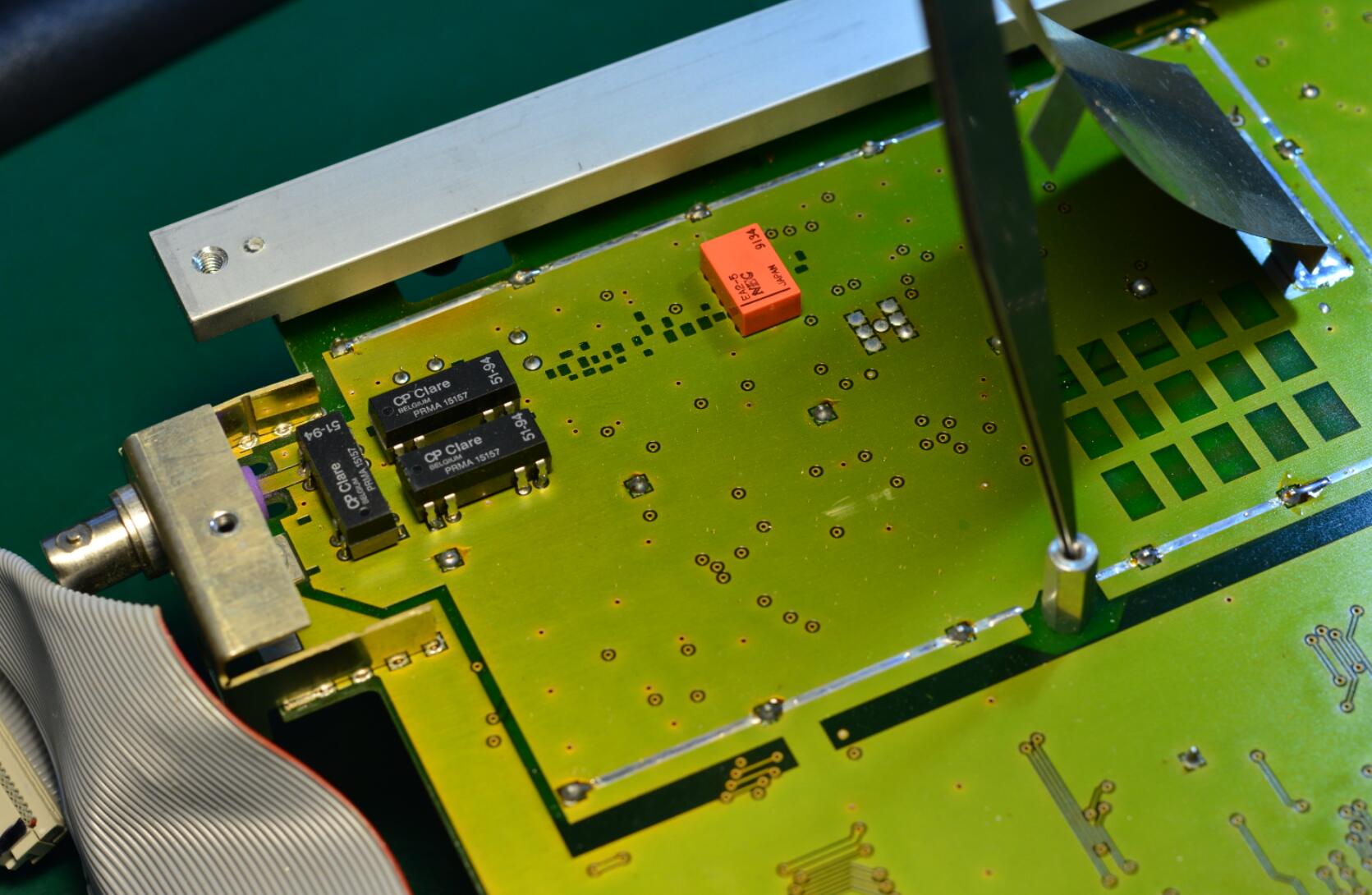

同样的，在这里补充一张单通道型PM6685的输入通道照片：
实际上可能与双通道的PM6680/6681型更加相似。

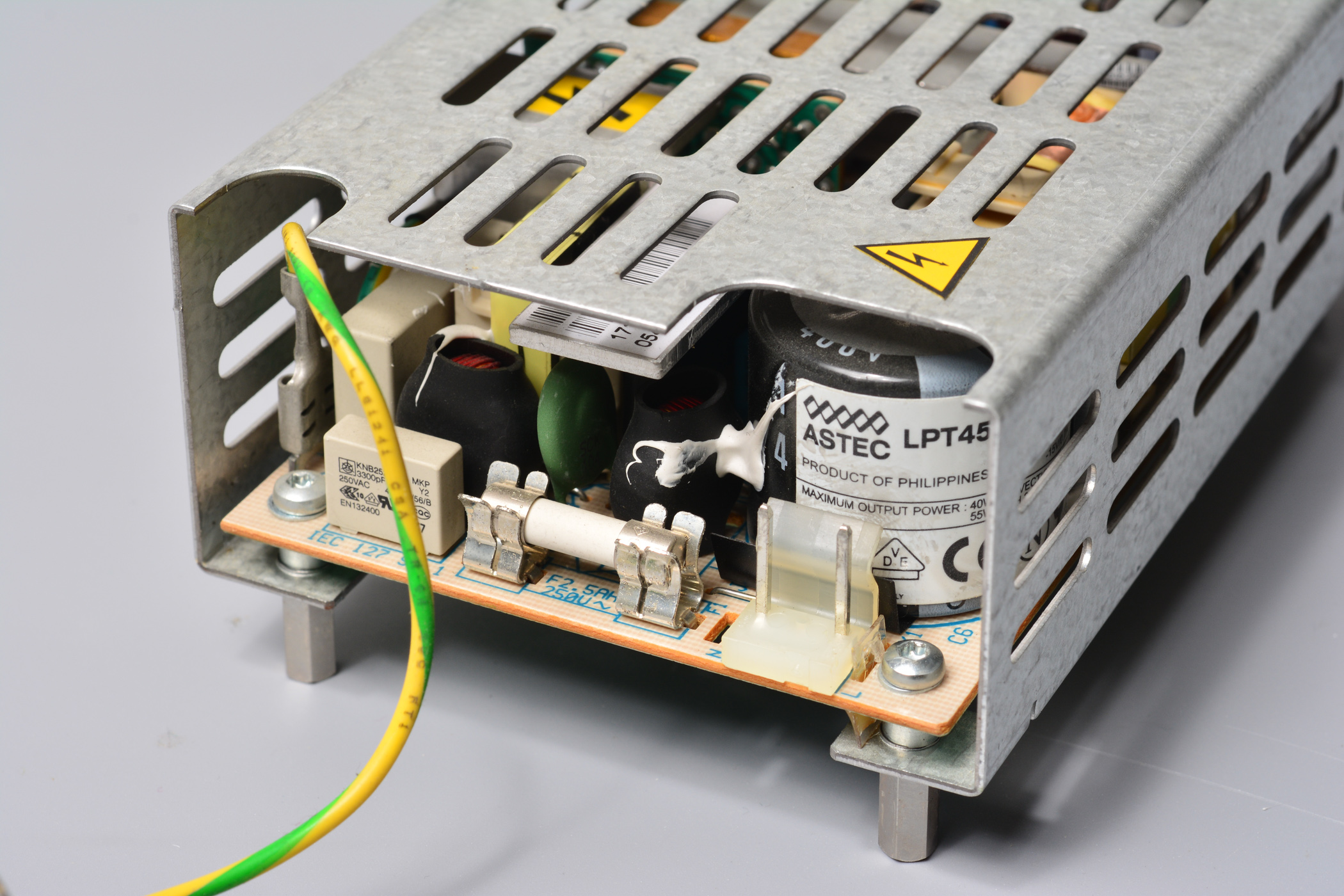

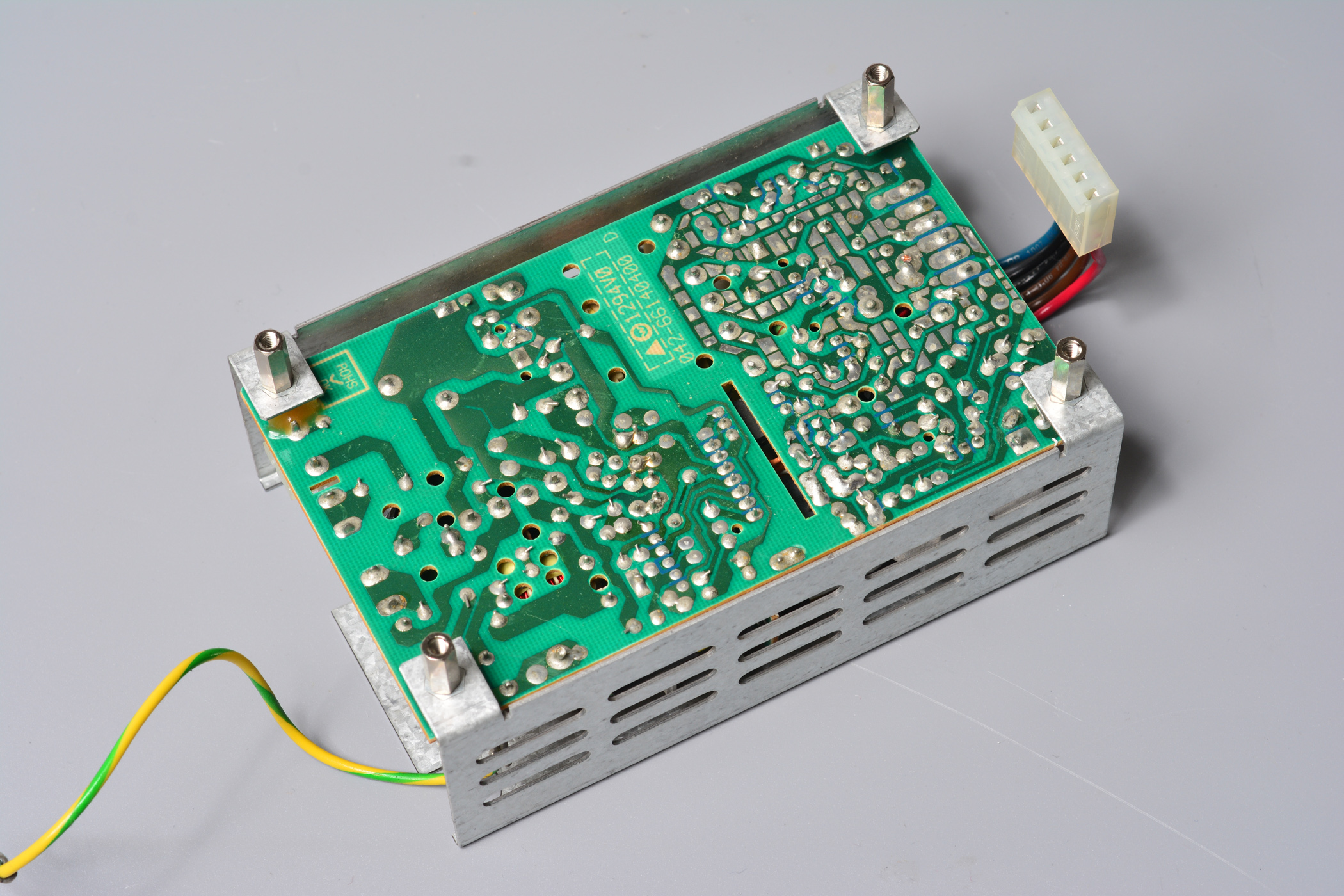

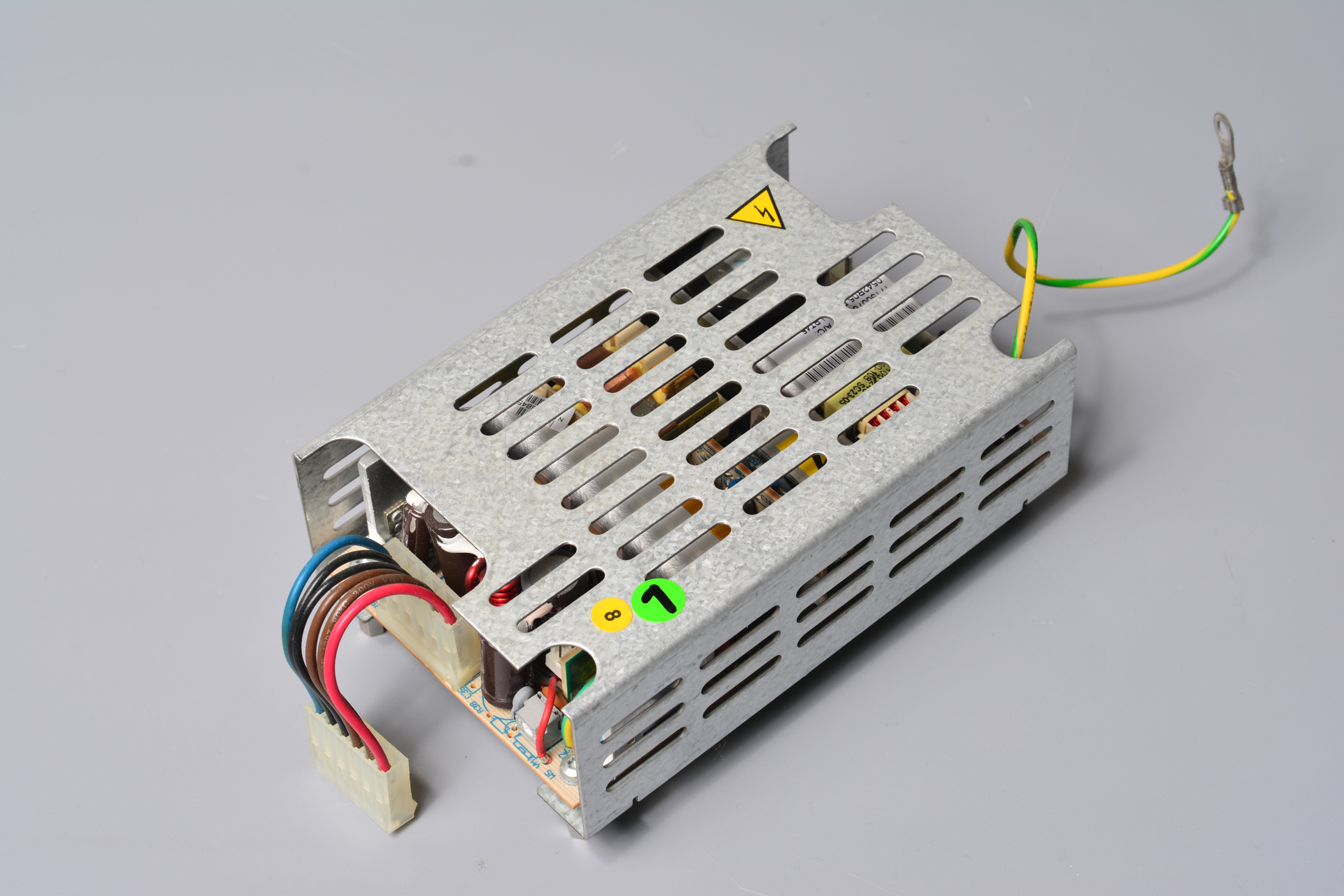

以下是电源部分，电源是个商品组件

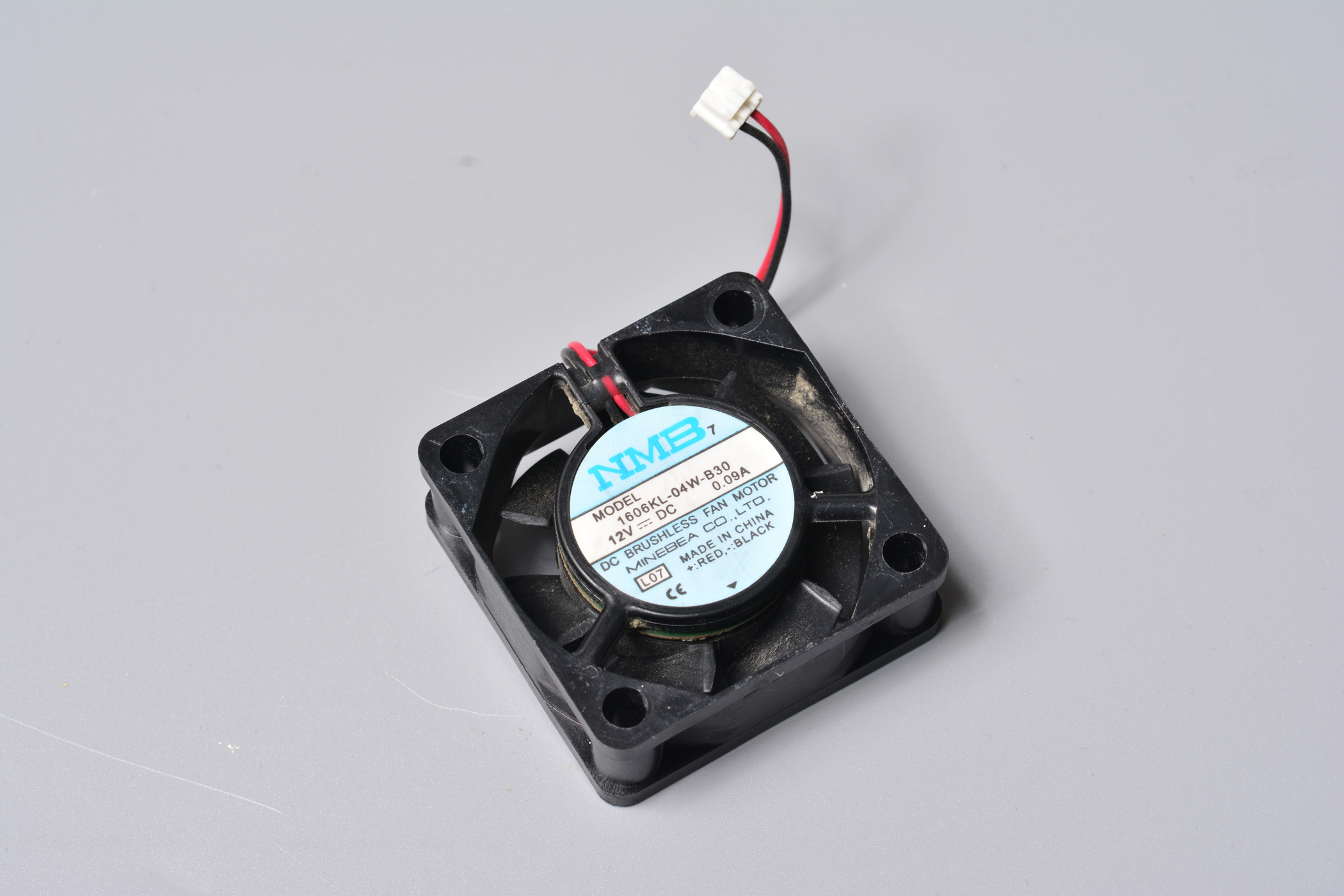

散热风扇，体积虽小但噪声强劲

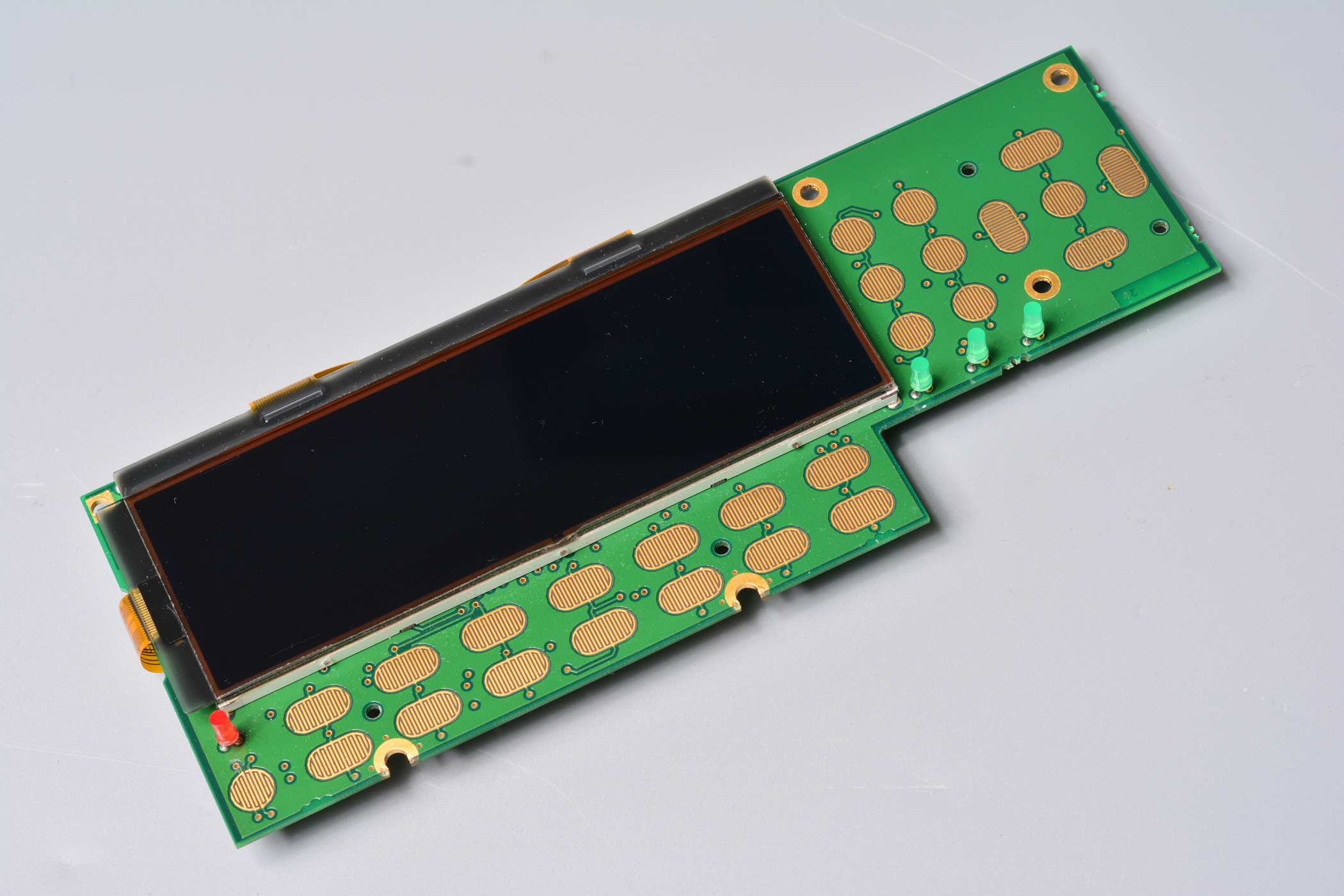

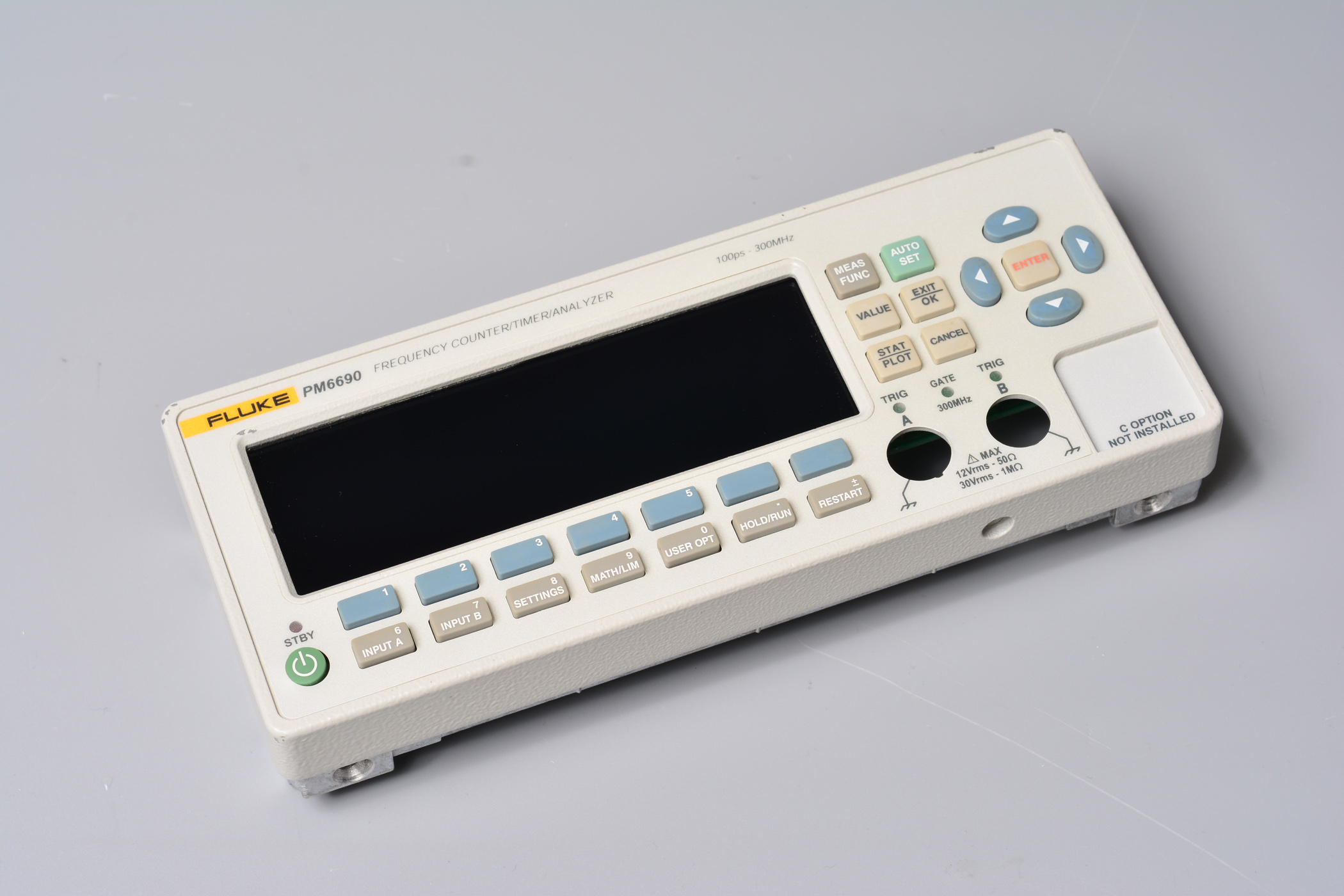

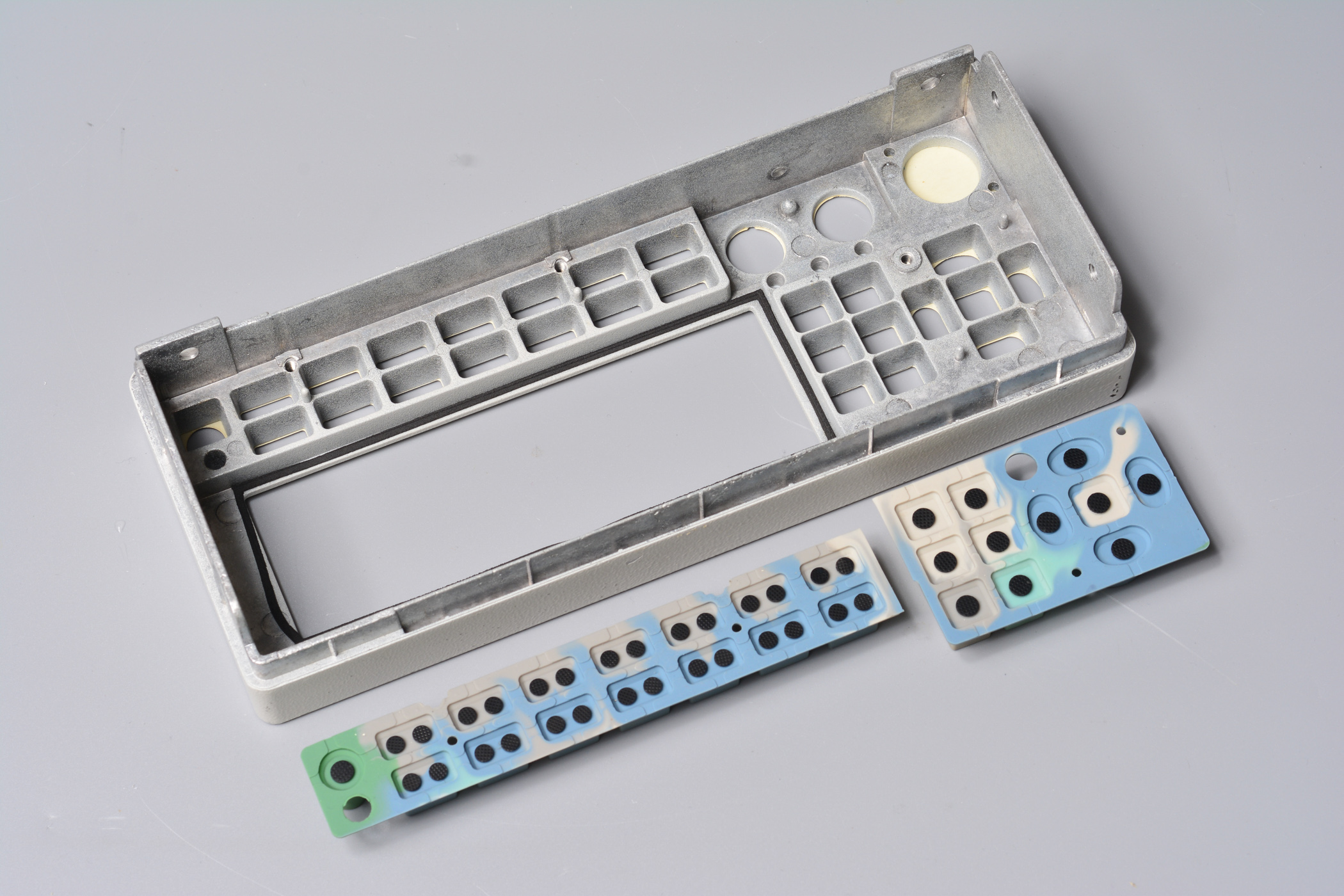

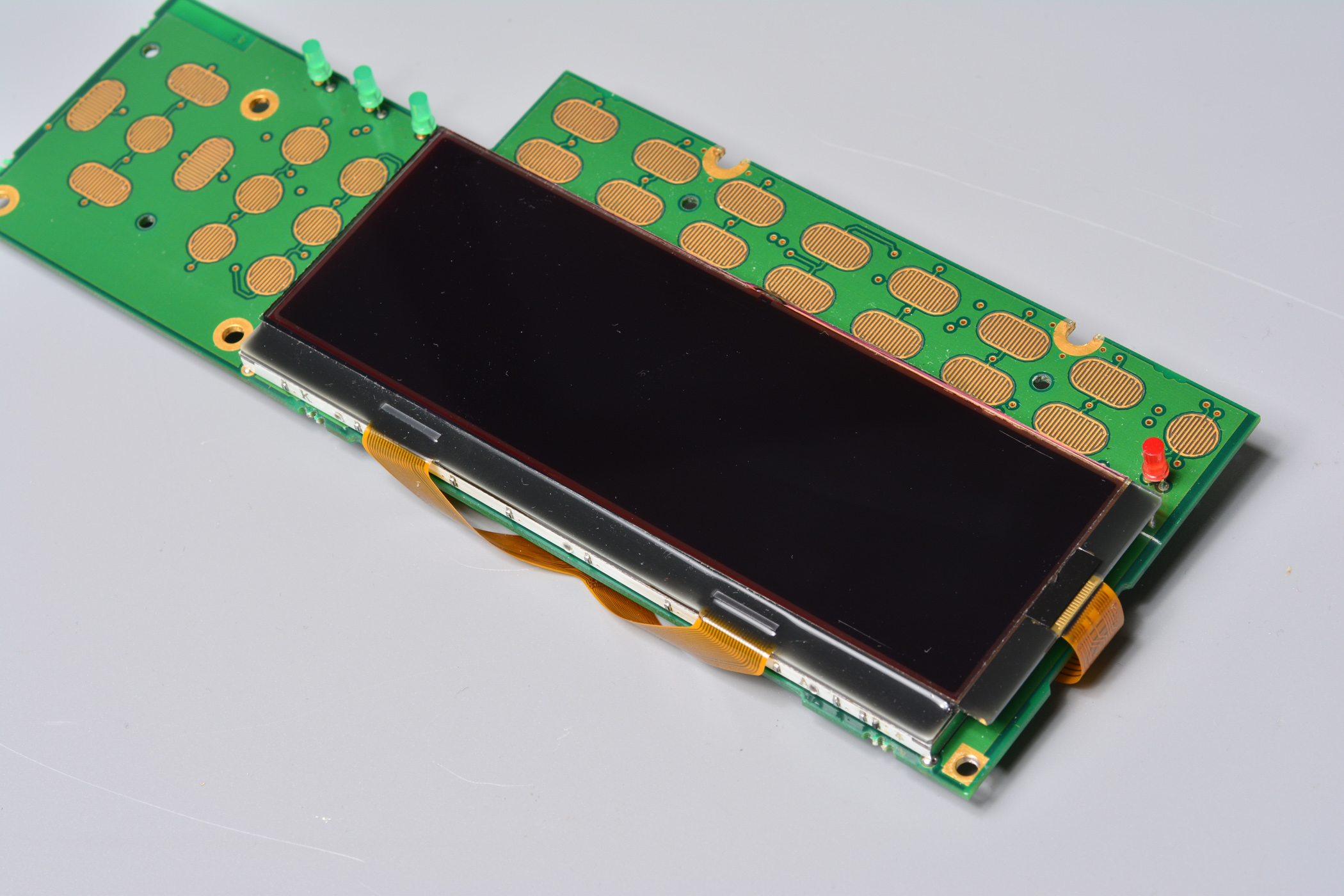

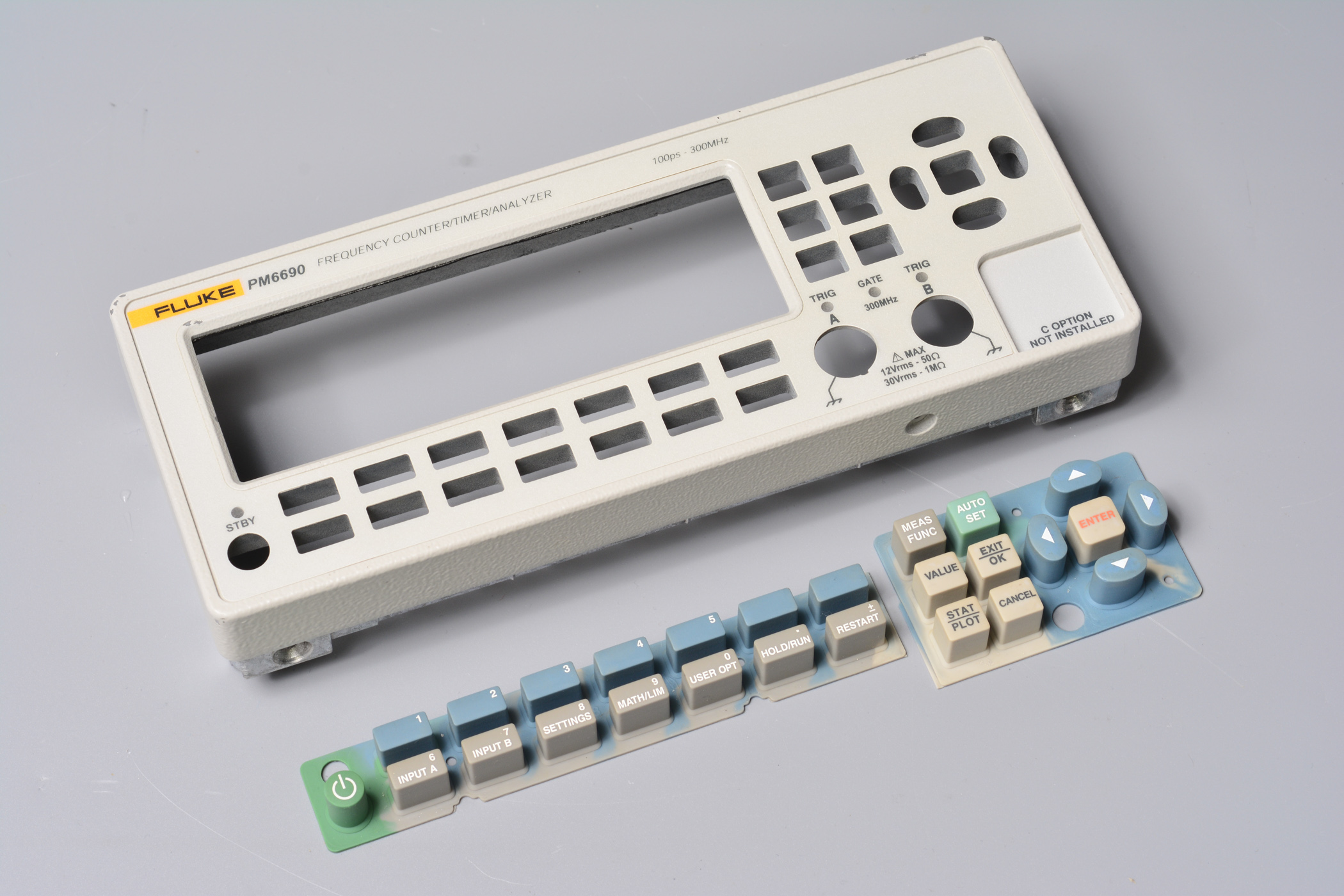

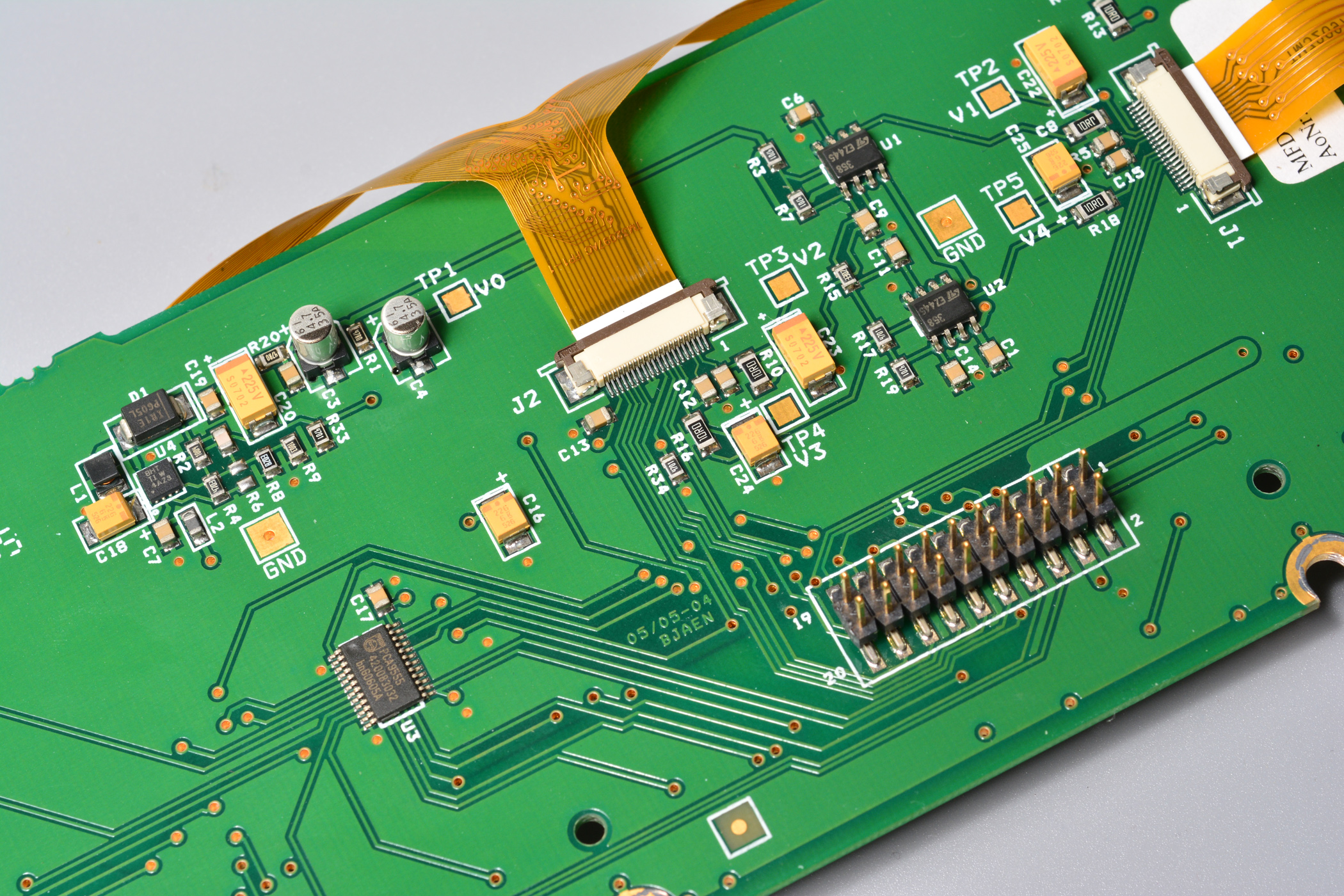

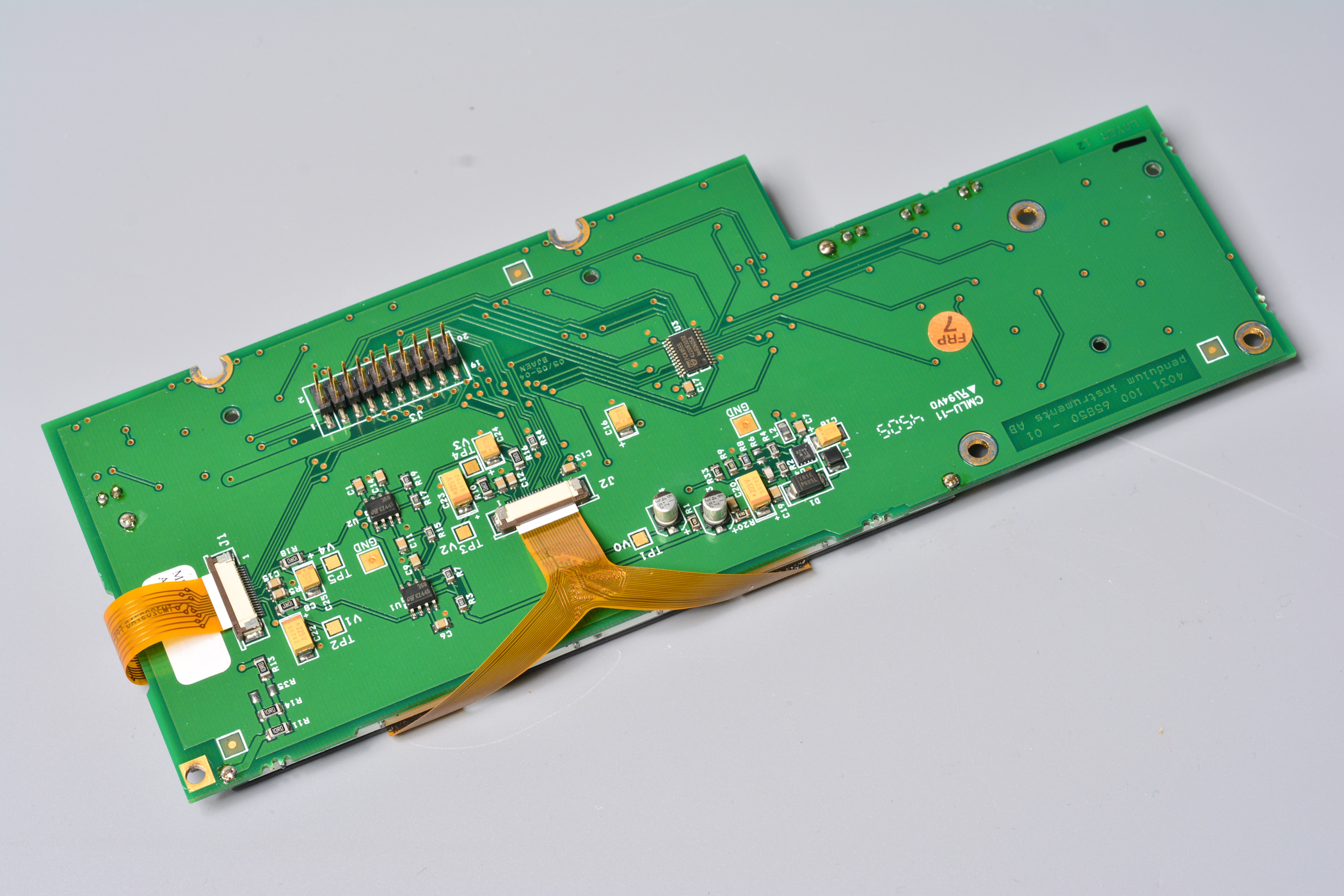

以下是前面板

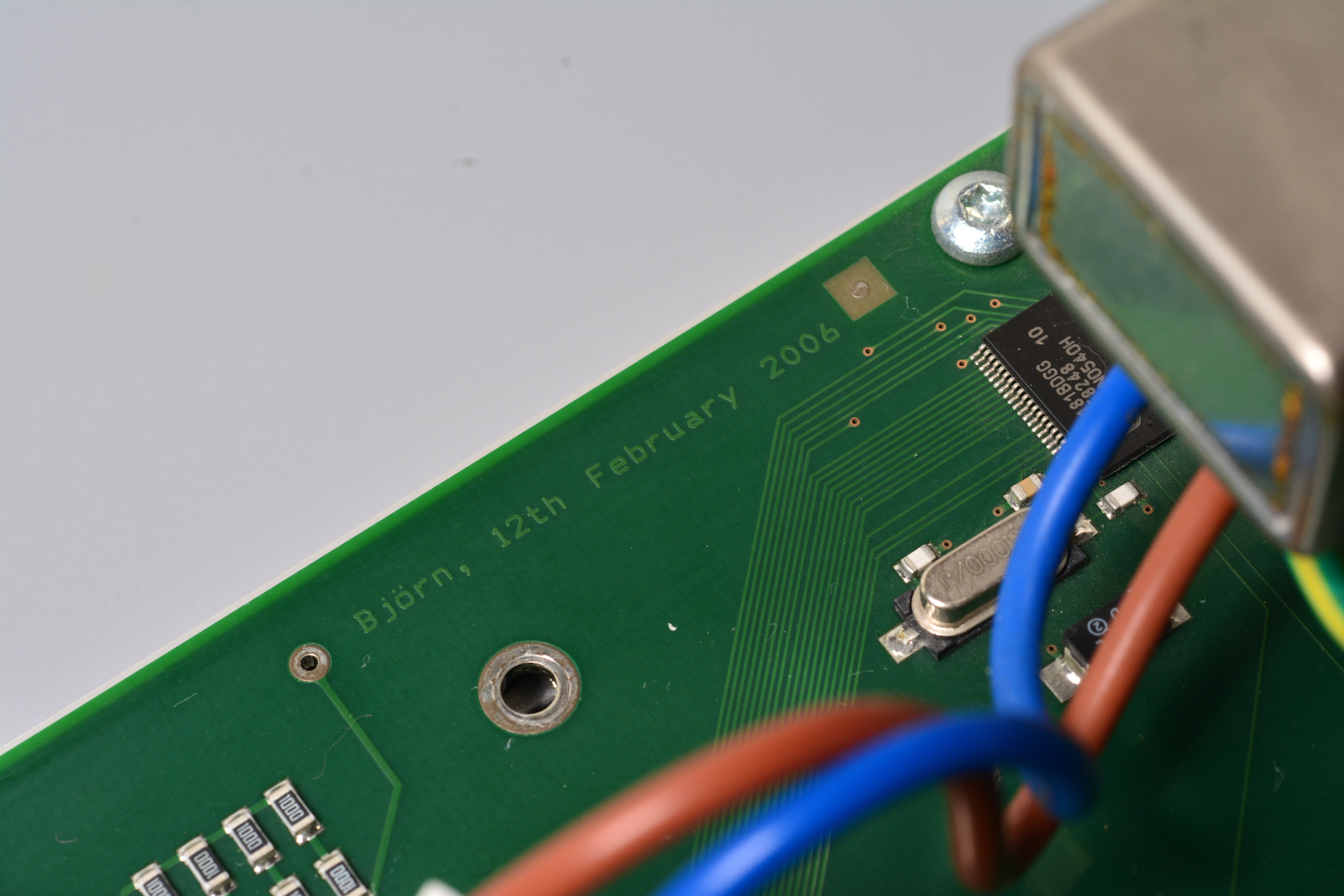

最后，这里似乎还有工程师留下的签名

III 维修

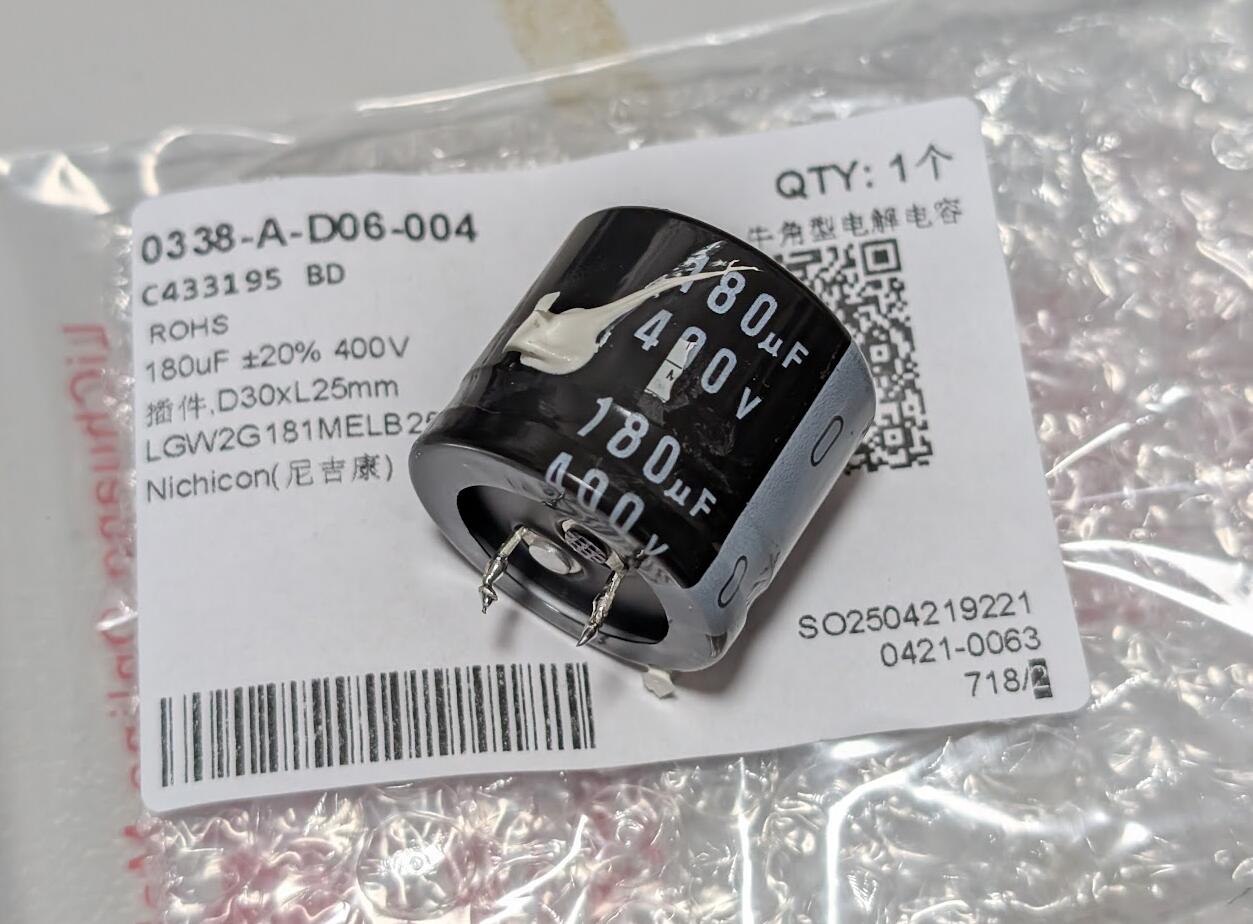

这台PM6690无大的故障，但有些小问题需要处理。

1.经过长年开机后，风扇已经磨损且噪声相当高，原机风扇是高转速型的，即便是全新的噪声也很大。经过测量该频率计开机时输入功率约20W(无OCXO)，其内部的开关电源在自然散热条件下标称有40W的负载能力，PCB上除了一个ECL电路之外似乎也没有温度较高的器件。因此最后把风扇换成了较为安静的型号。

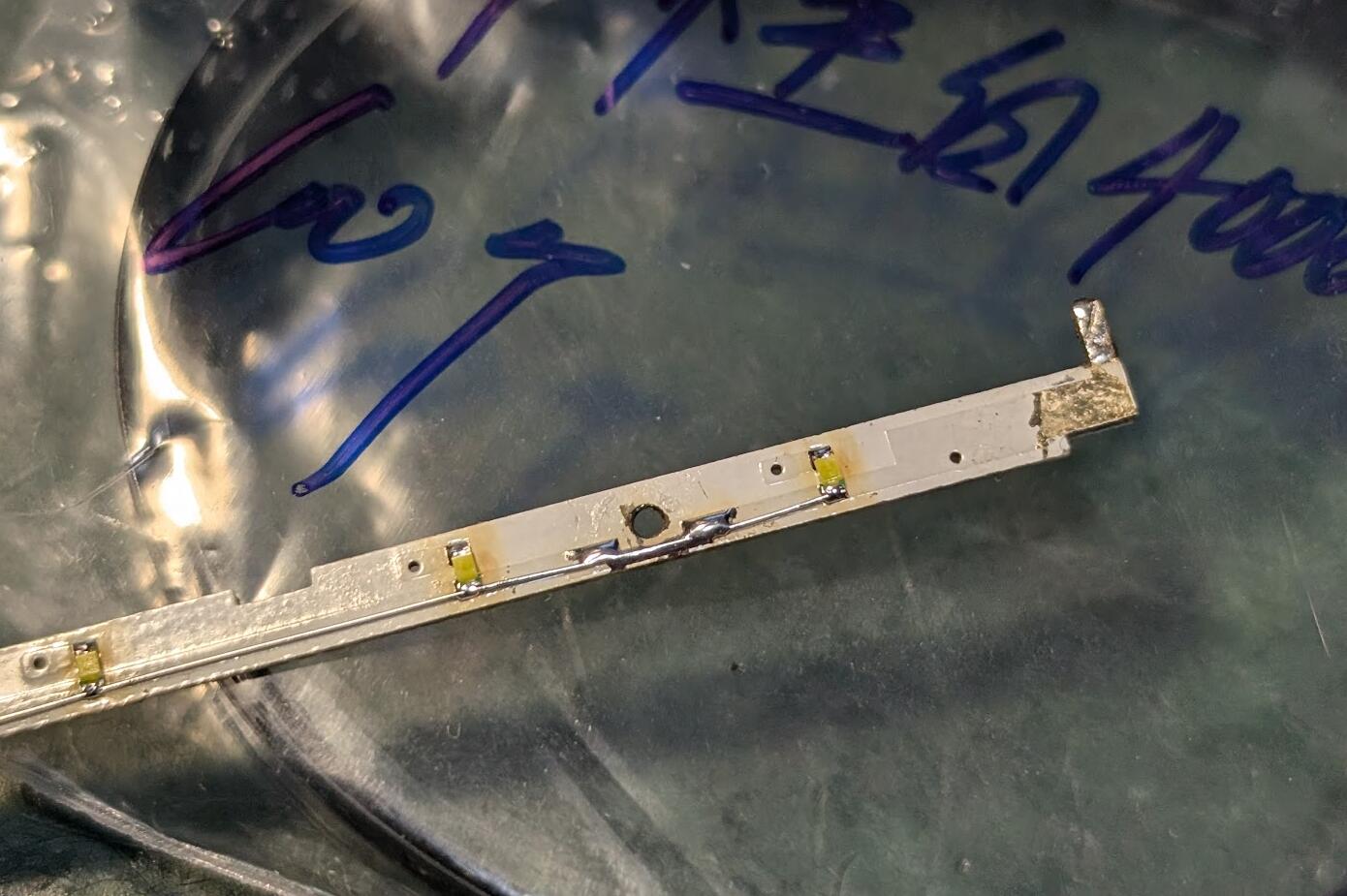

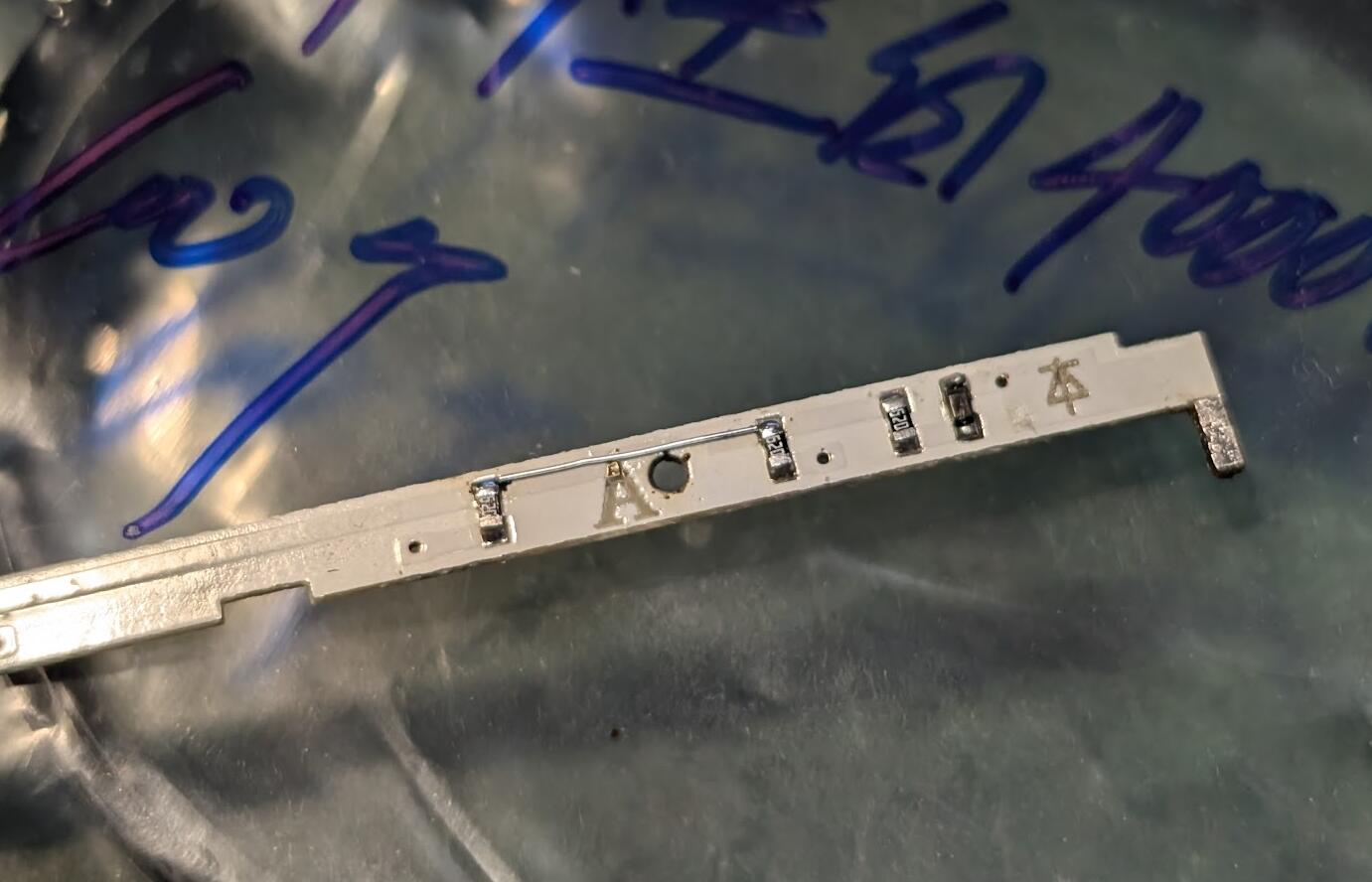

2.某次开机后，液晶屏背光只亮一部分，其它部分偶尔闪烁点亮
