I 简介

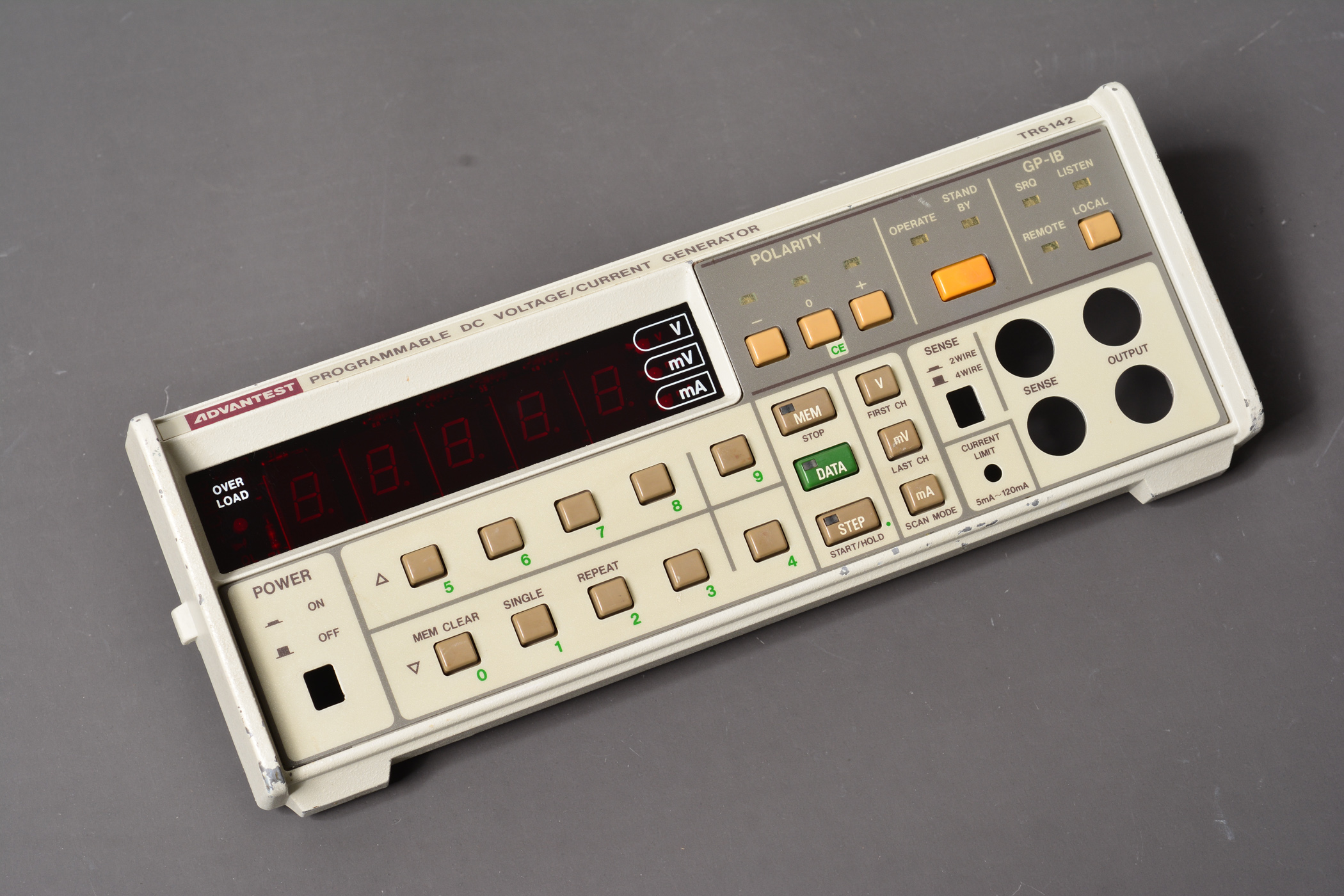

本期拆解的设备是日本爱德万(ADVANTEST)公司制造的TR6142。这是一种较为精密的、具有4.5位分辨率的程控电压电流源。该设备不像现在较为普及的源表(SMU)具有测量功能，仅具备单纯的信号输出能力。根据其手册的描述，电压输出分为10mV/100mV/1V/10V档位，电流模式则为1mA/10mA/100mA档位。所有档位的最大编程值均为11999，对于1V档则最大输出为1.1999V。简单来说，尽管其分辨率并不算出众，但它现在价格便宜、质量可靠、做工精良，仍可作为日常的电子实验中非常实用的精密直流电源，用于产生偏置或激励信号。关于该设备的历史，从它型号中的“TR”字样可以推测该设备可能来源于武田-理研(Takeda Riken)时代，这是爱德万过去的名字，大约在80年代某个时间点以后就不再使用了。

TR6142是该系列的第一代，随后爱德万还制造了外观与基本功能相同、但内部经过完全重新设计的R6142/R6144型，这两种型号的生产一直持续到2010年左右，内部与本次拆解的TR6142型完全不同，其设计经过了极大的简化，但R6144型提供了更高的输出范围。两种新型号带有一个容易漏液的存储器备份电池，如果您想要购买这个系列的设备一定要仔细区分，最好只购买确认能够工作的，以防电池漏液导致PCB严重腐蚀无法修复。

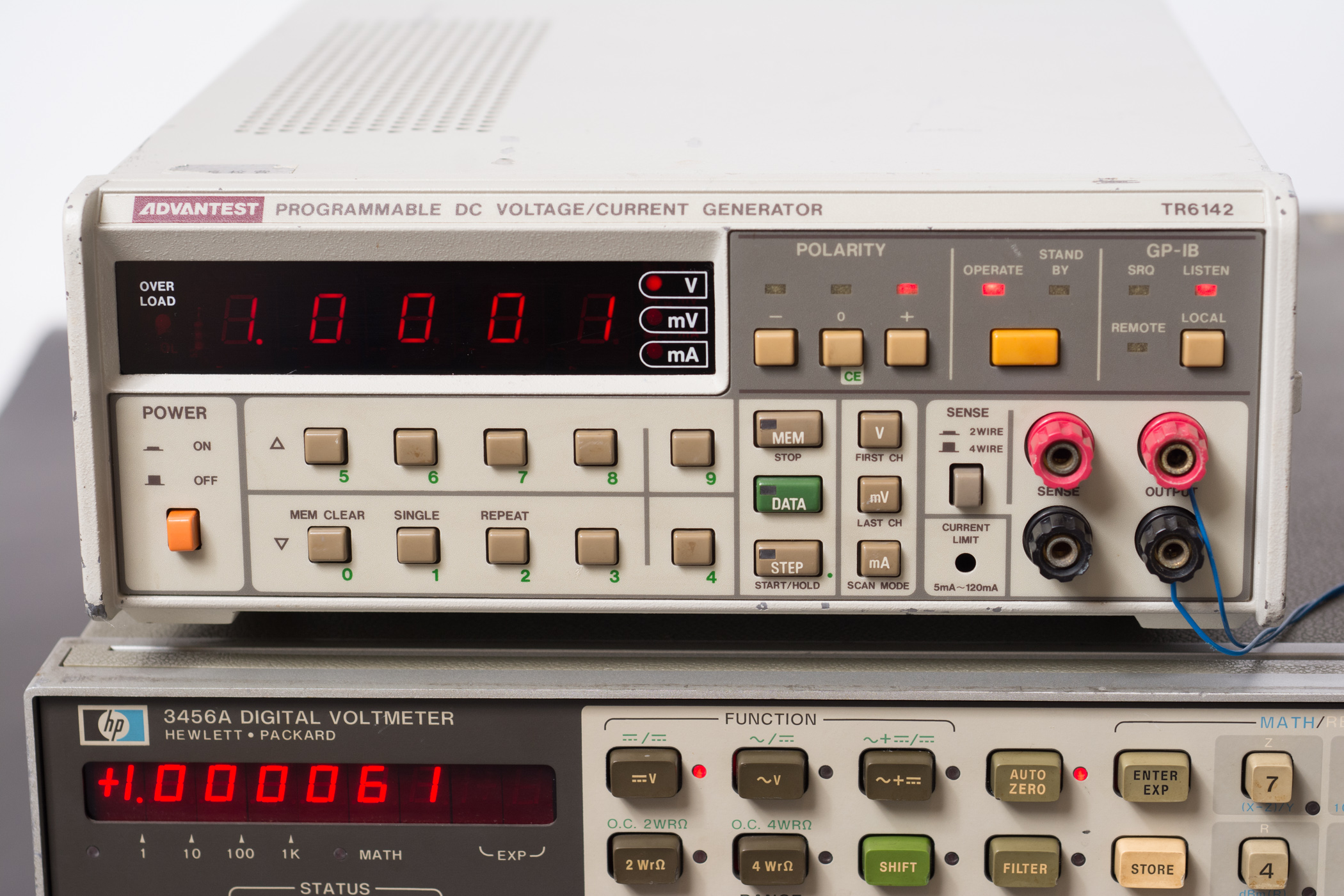

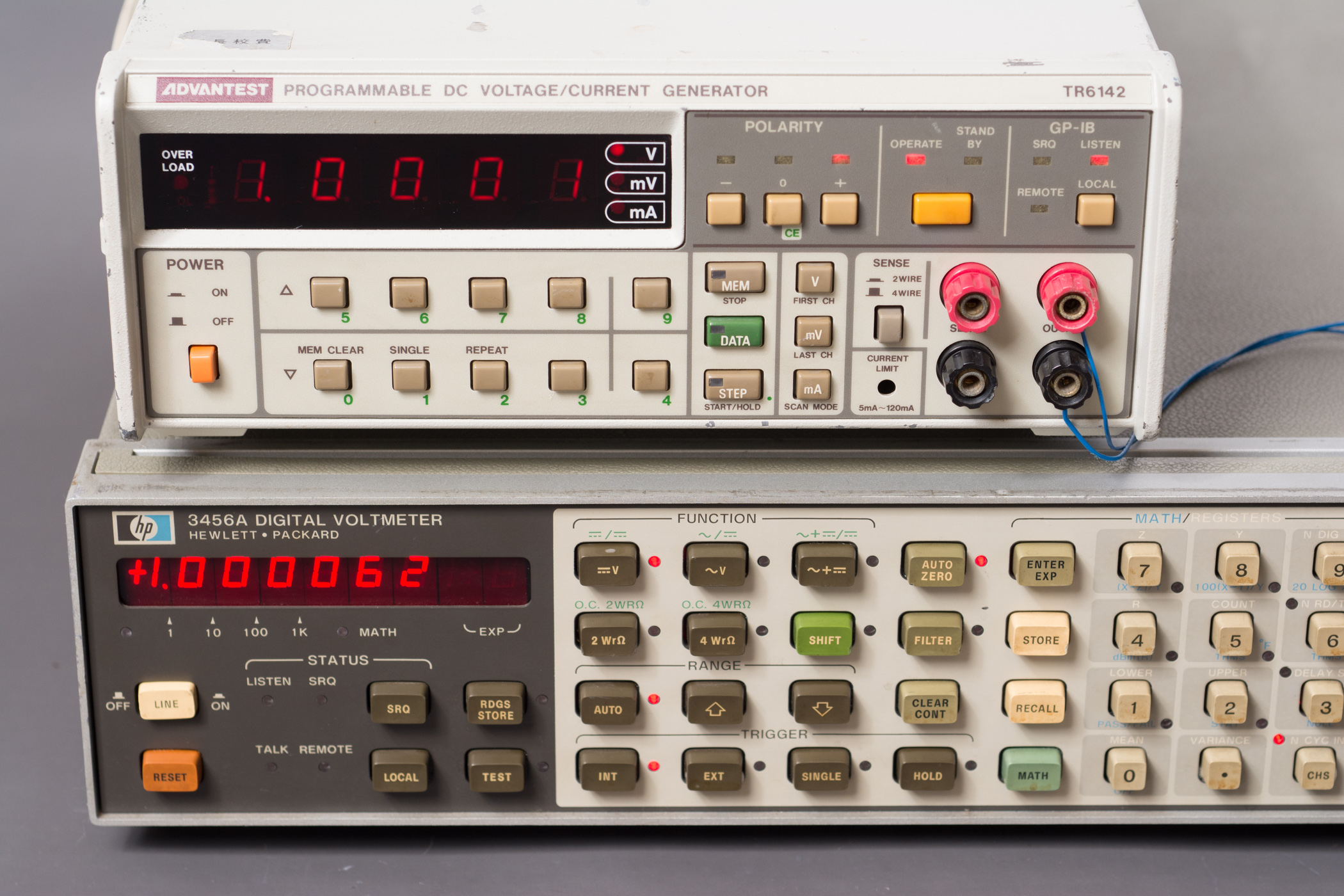

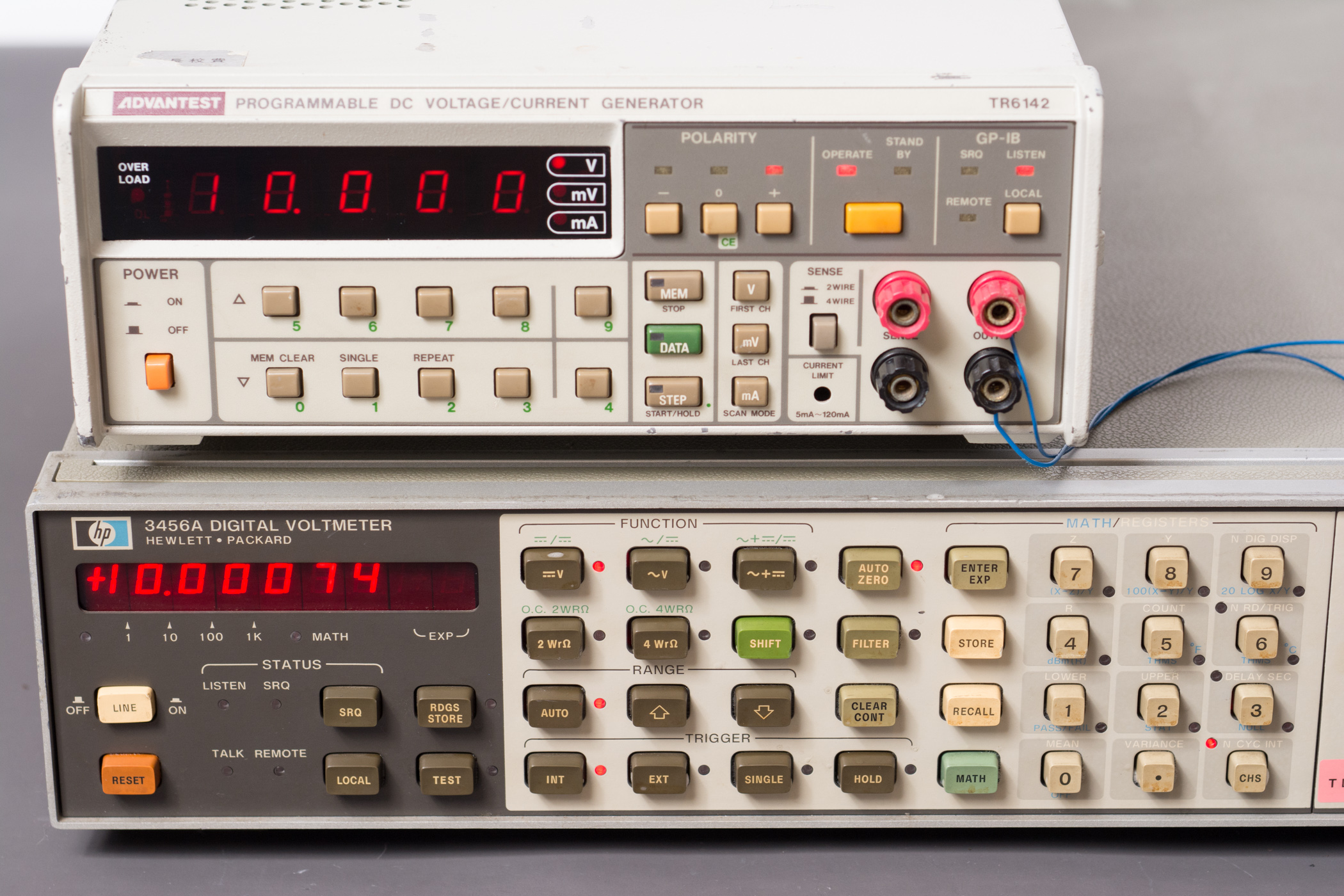

对于本次拆解的TR6142，通过观察内部的元器件日期编码认为制造年份大约为1991年。以下图片是在1V和10V输出电压下进行测试，尽管该设备“仅有”4.5位分辨率，但由于内部比较讲究的设计和用料，输出稳定性有不错的水平。

---

II 拆解

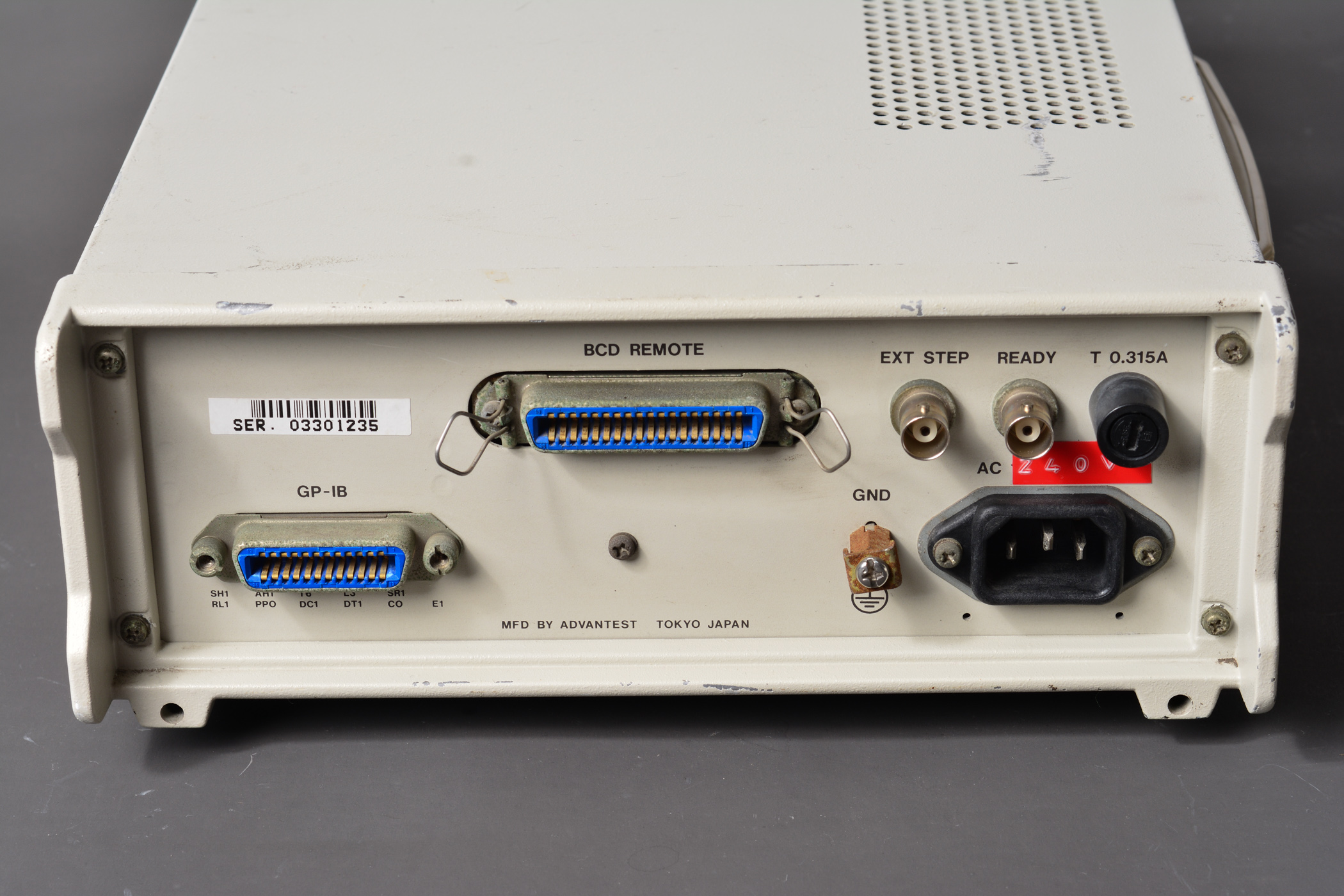

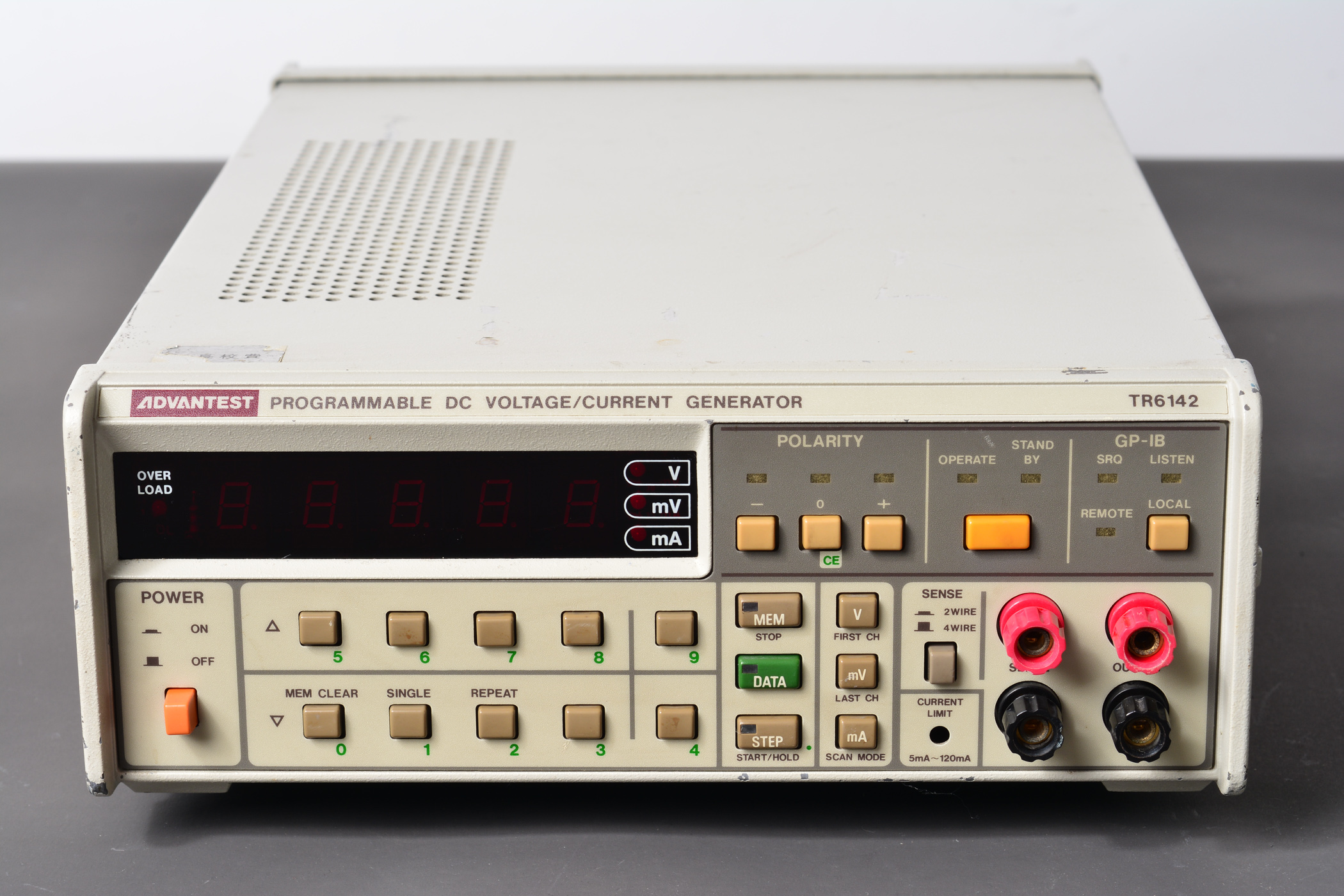

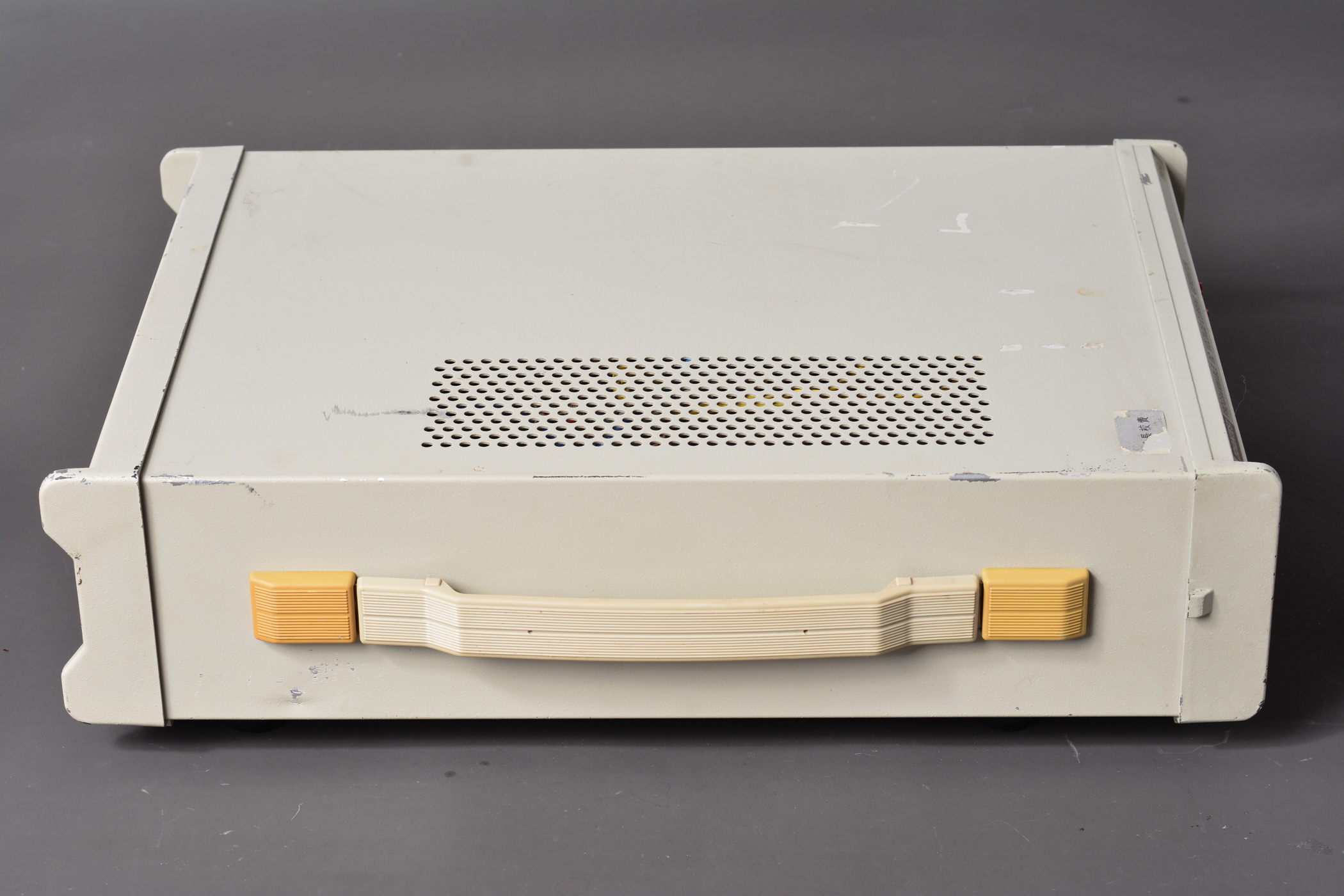

首先是前/侧/后三视图。设备的材质比较扎实，前后面板框架均为铸铝

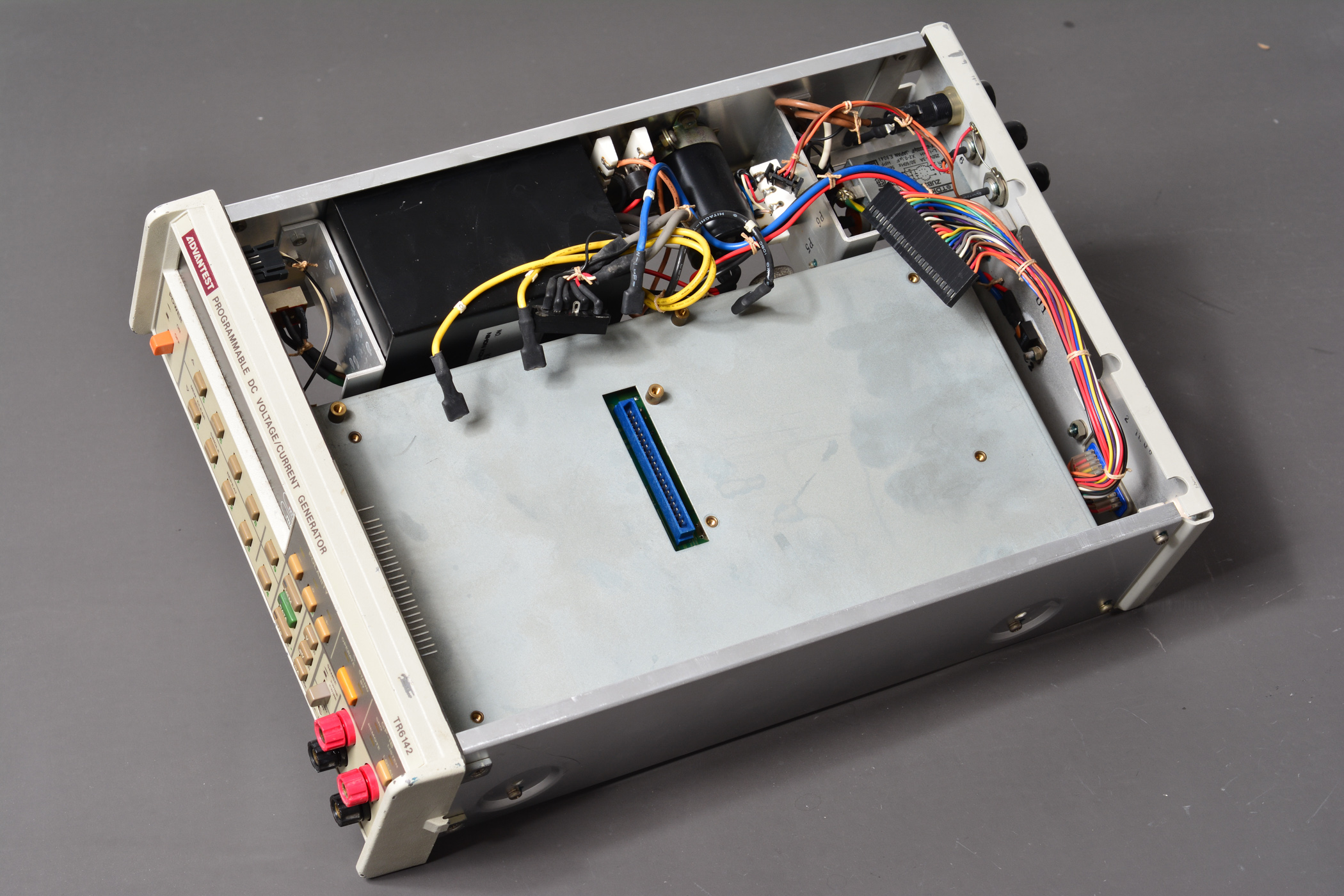

拆去外壳可见位于顶部的是数字控制板，底部包裹在浮动屏蔽盒之中的是模拟板

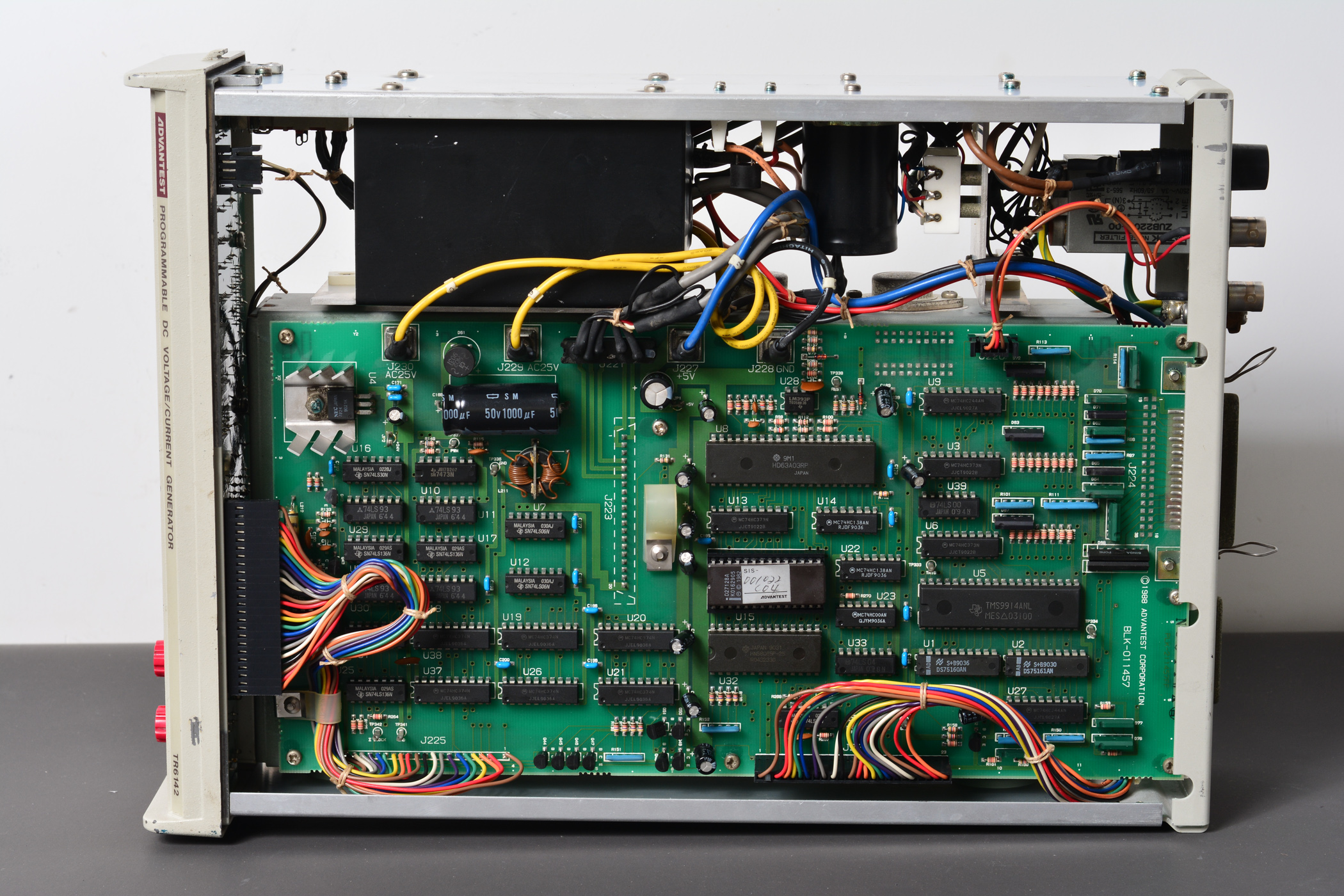

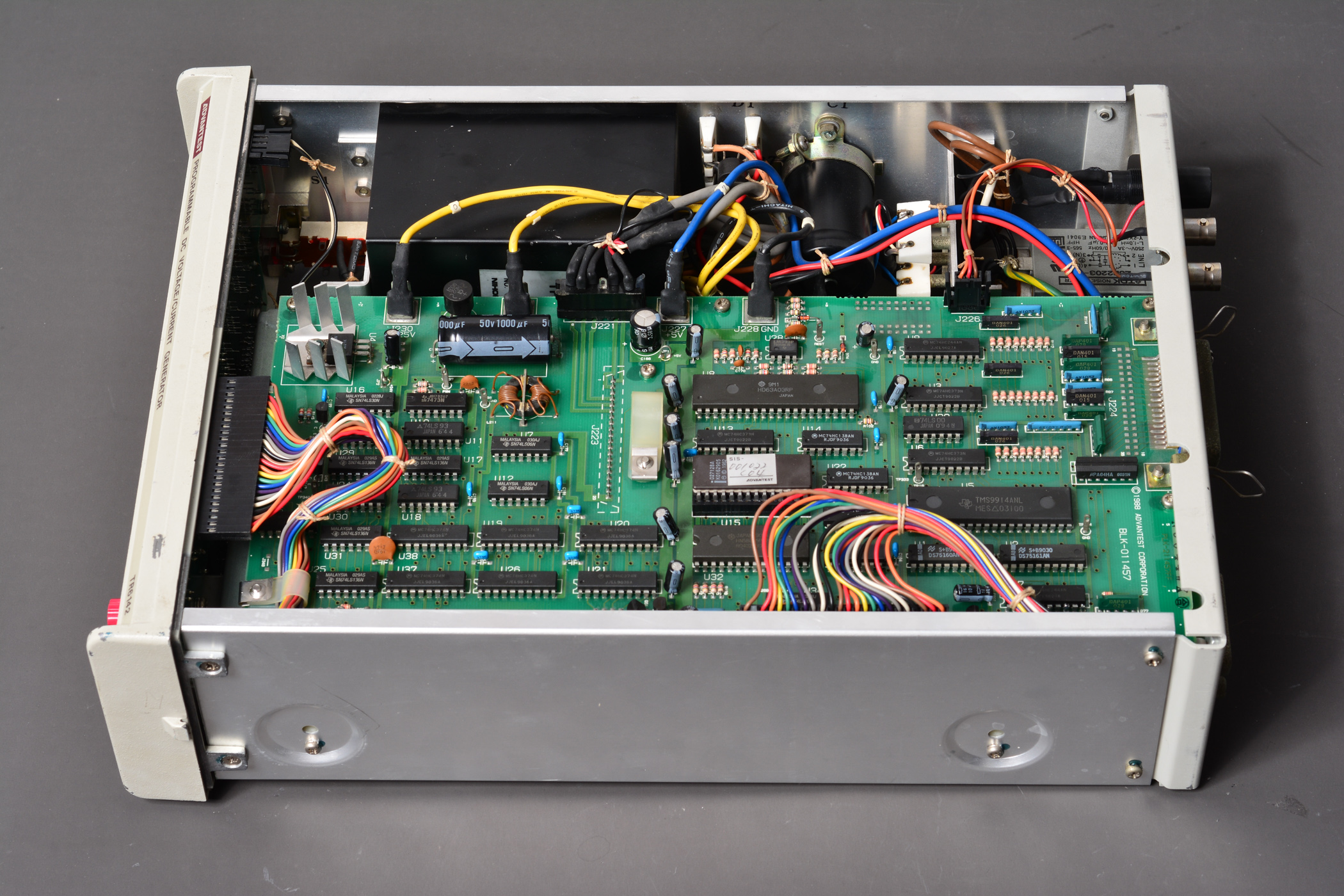

顶部

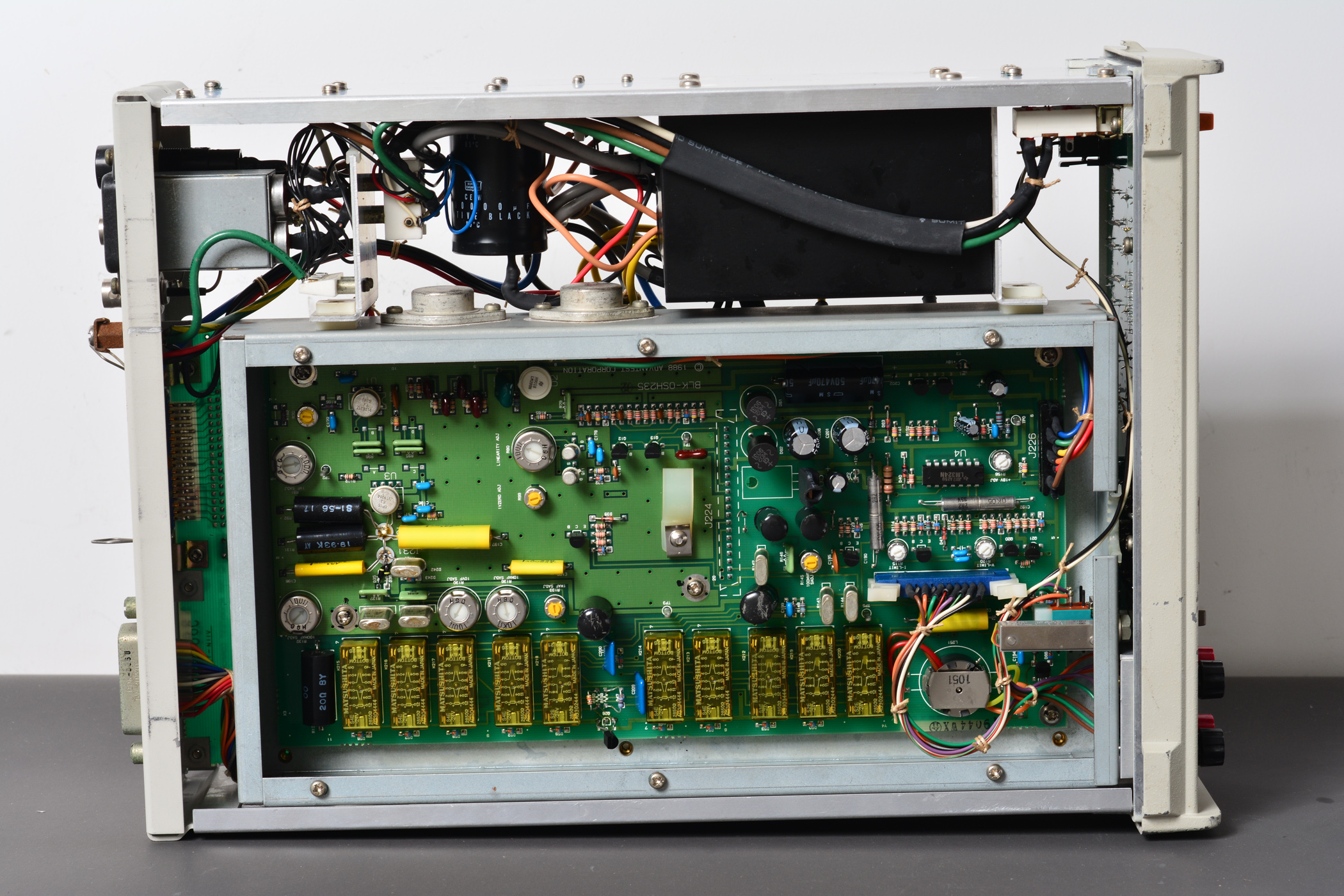

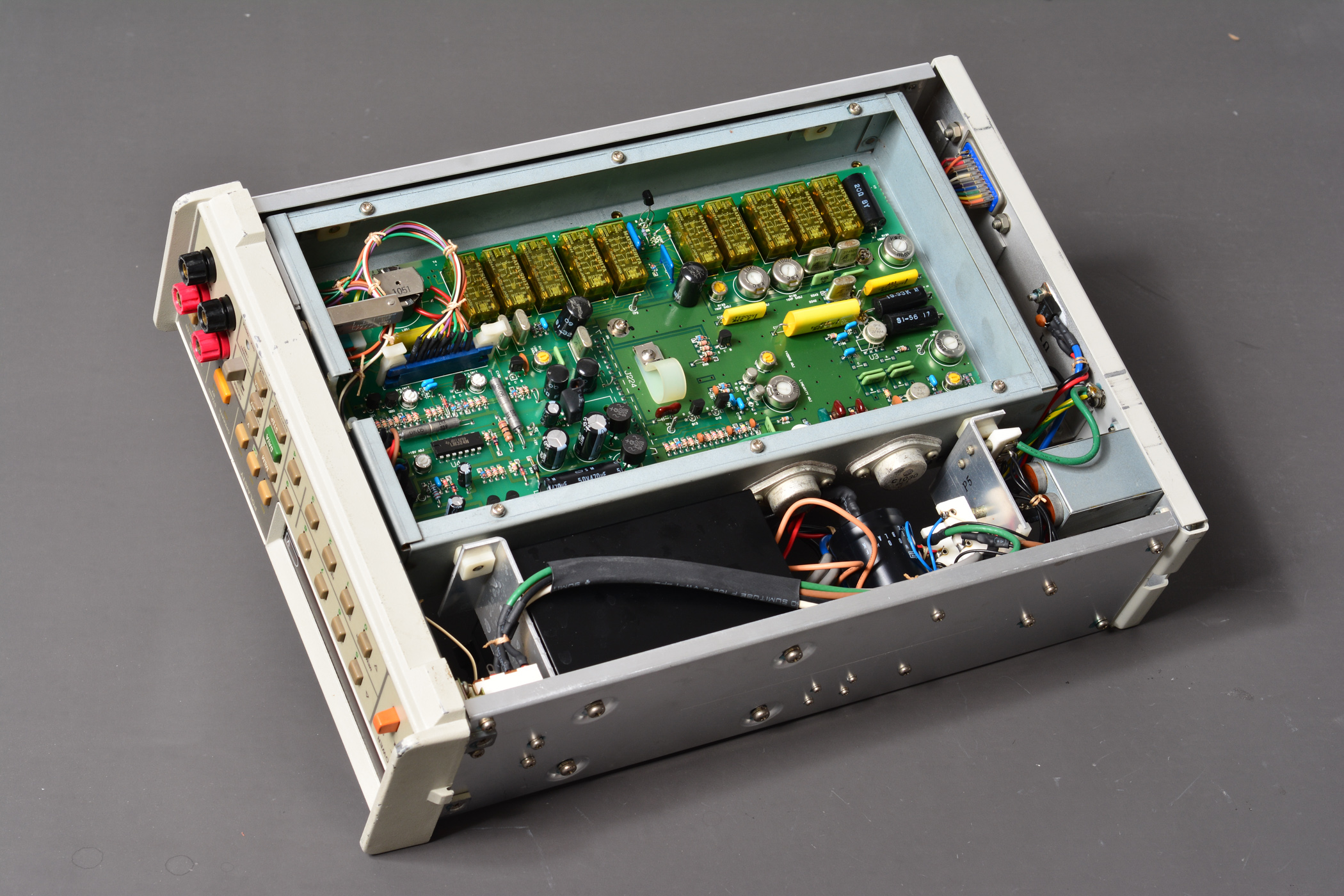

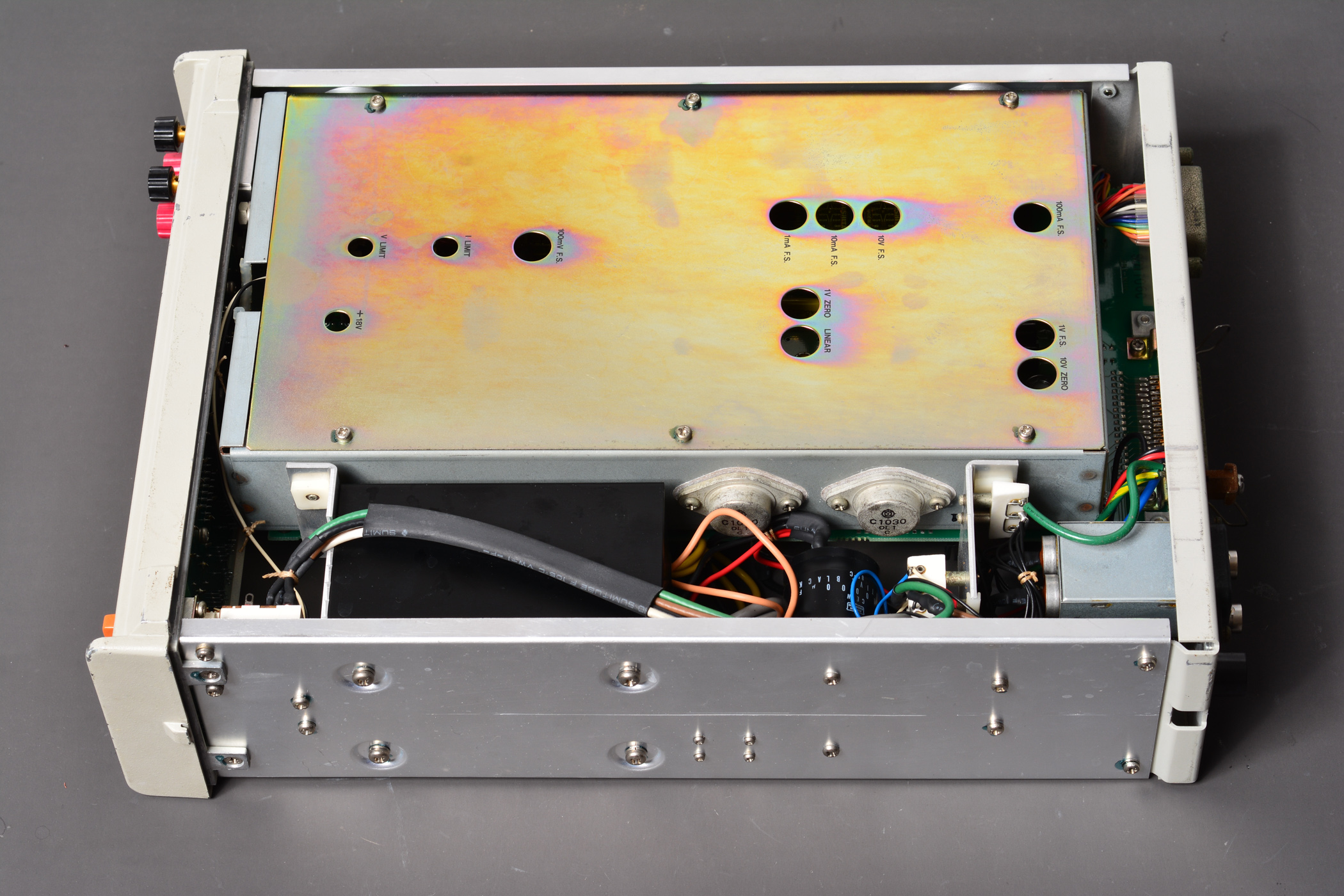

底部，屏蔽盒盖板打开

拆解首先从顶部开始，拆去控制板，可以看到控制板与模拟板的互联插座位于板子底部的中间位置

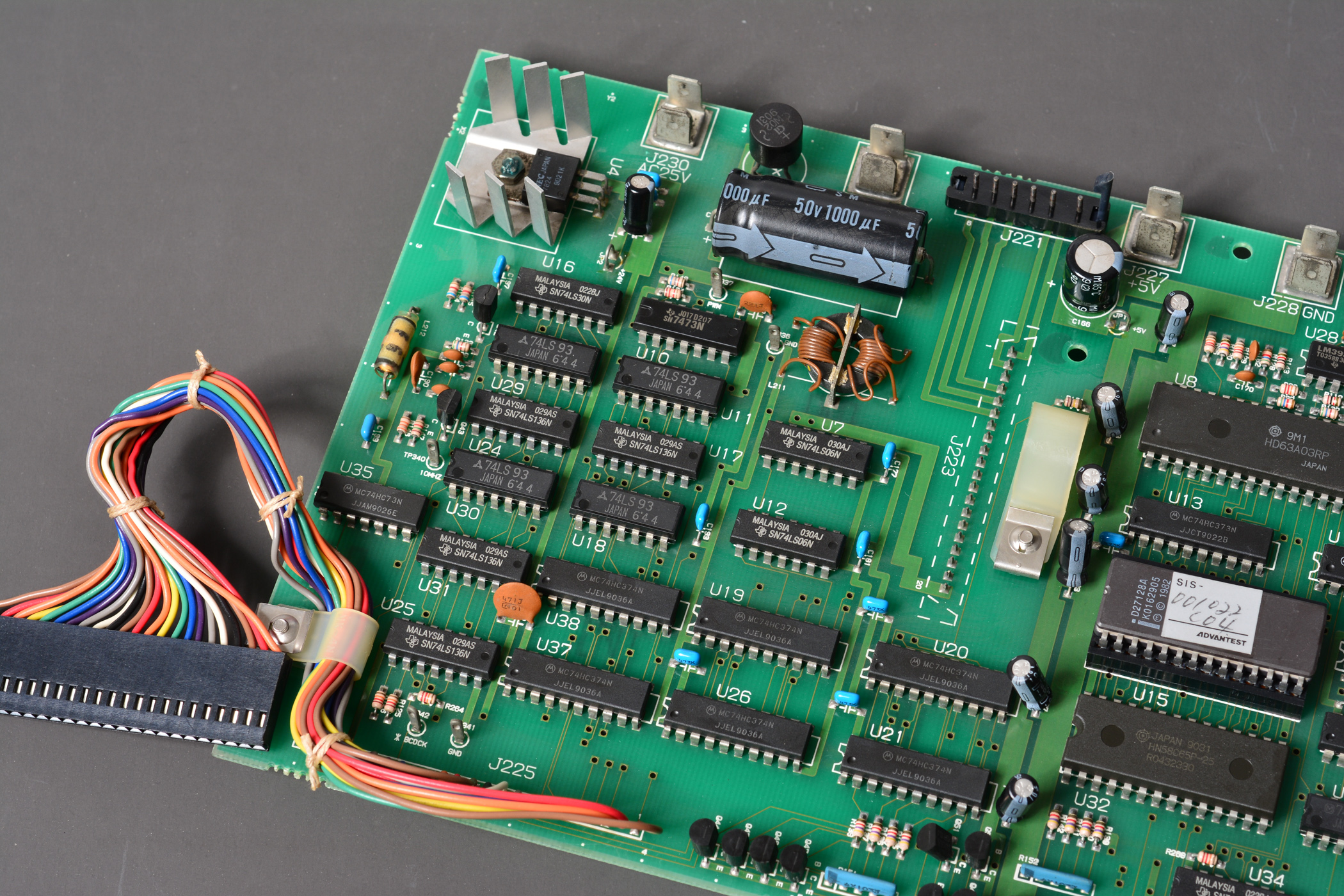

控制板

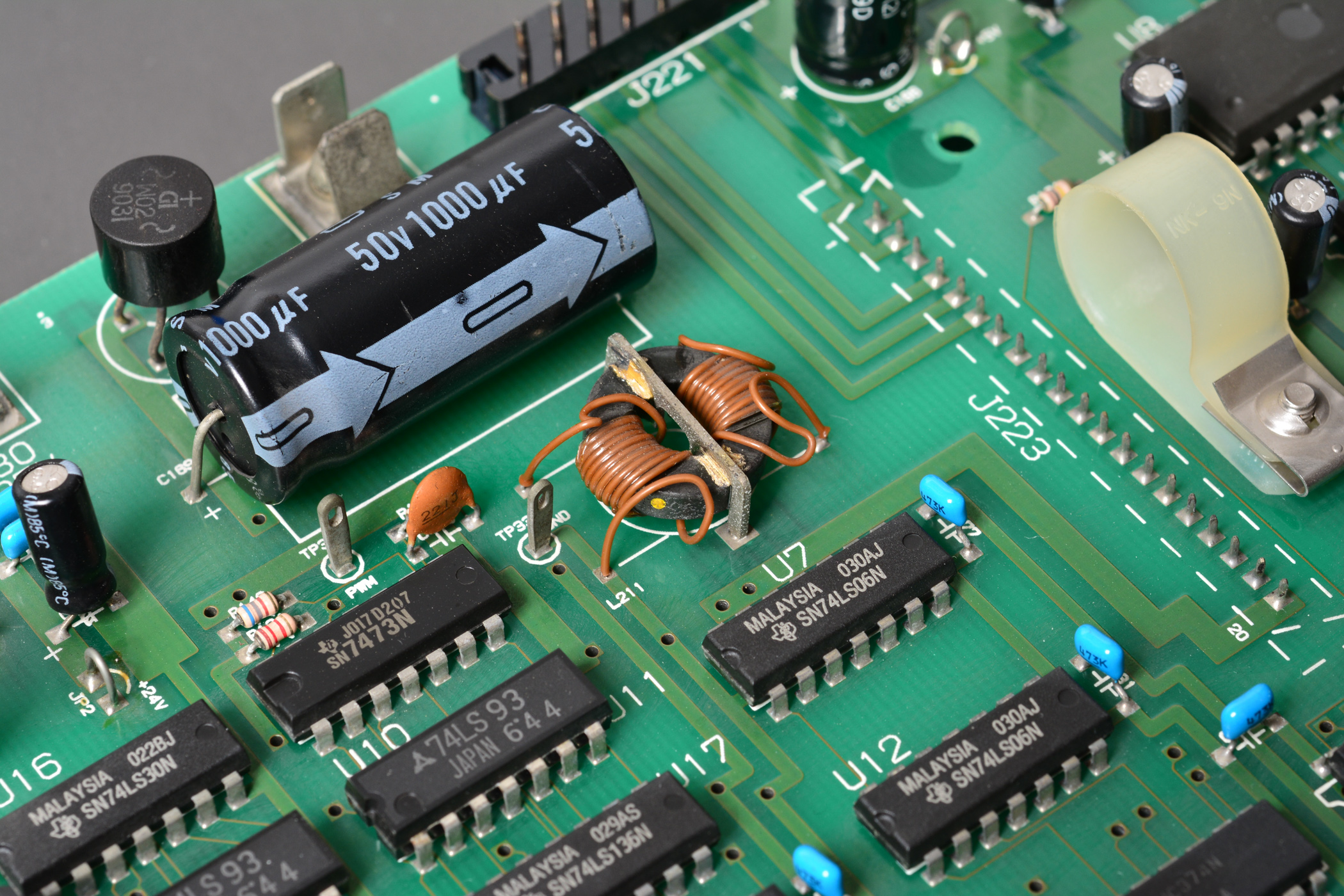

该设备使用的是PWM-DAC方式产生模拟信号，PWM信号在控制板上产生，随后通过这个隔离变压器传送到模拟板上进行解调

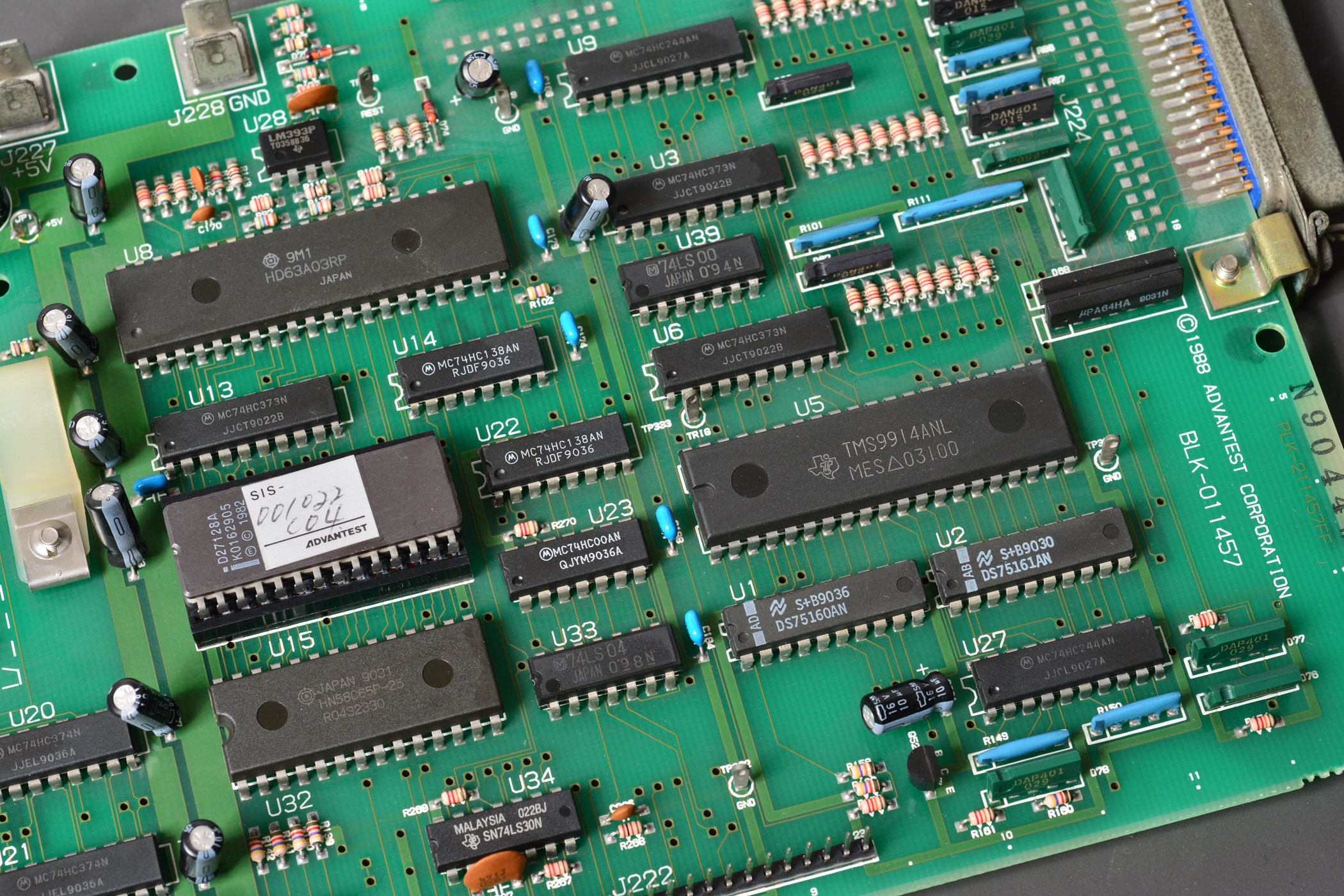

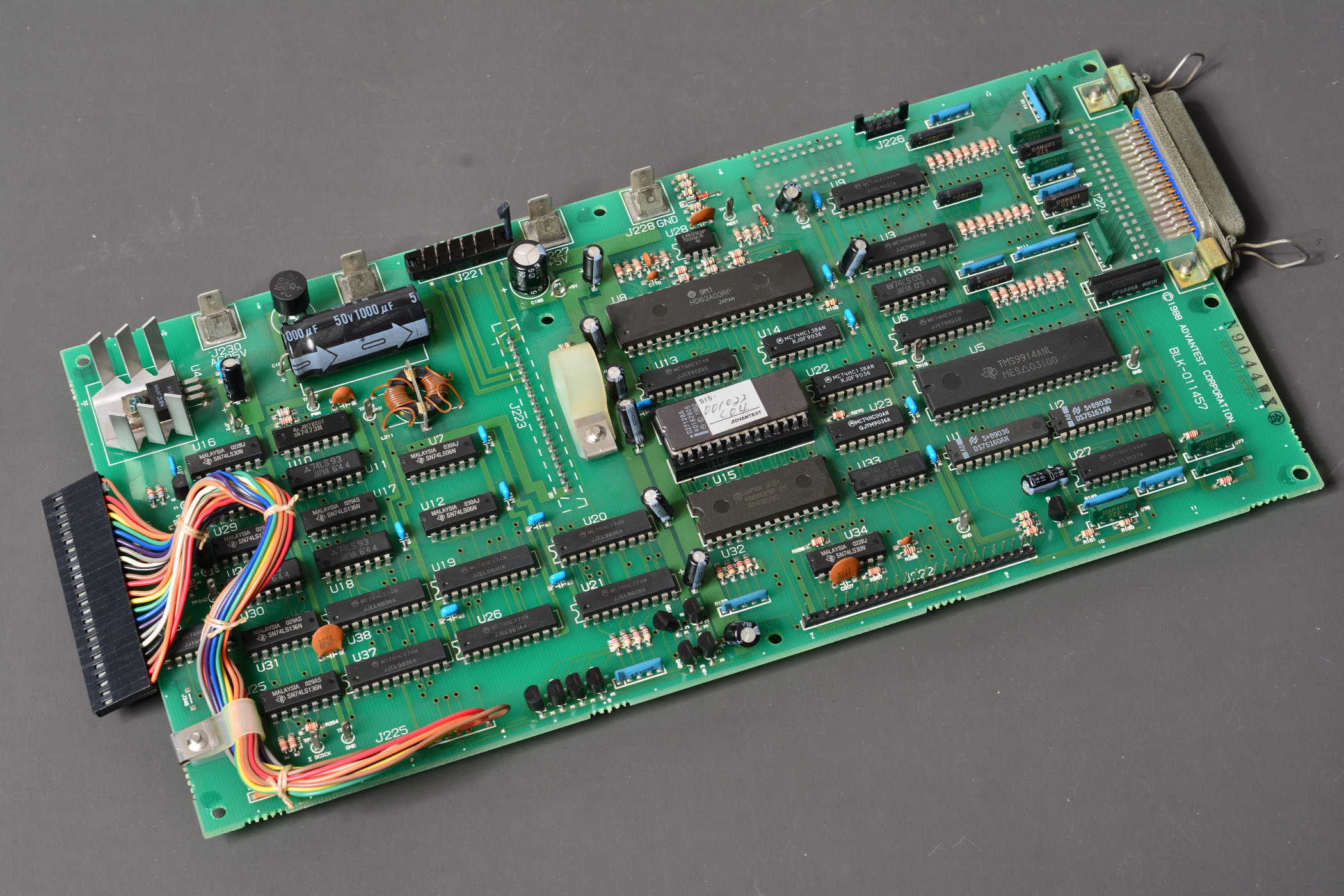

控制部分则是6803 MPU构成的，GPIB接口使用9914

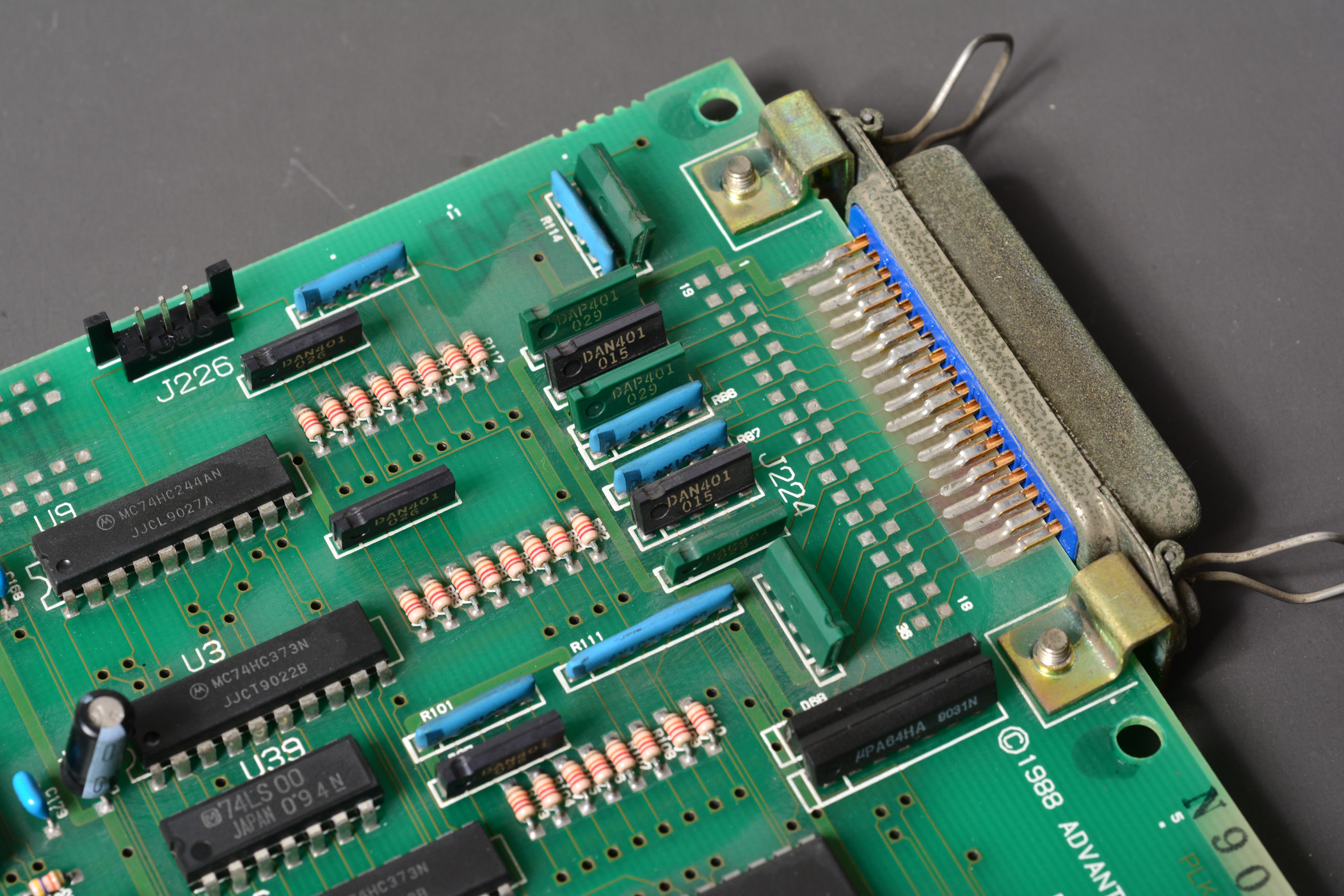

在接口附近还有一些昭和时代特色的绿色晶体管，这些是IO的钳位保护二极管阵列。黑色的是共阴极，绿色的则是共阳极，这类似日本BJT晶体管NPN使用黑色封装，PNP使用绿色封装的习惯

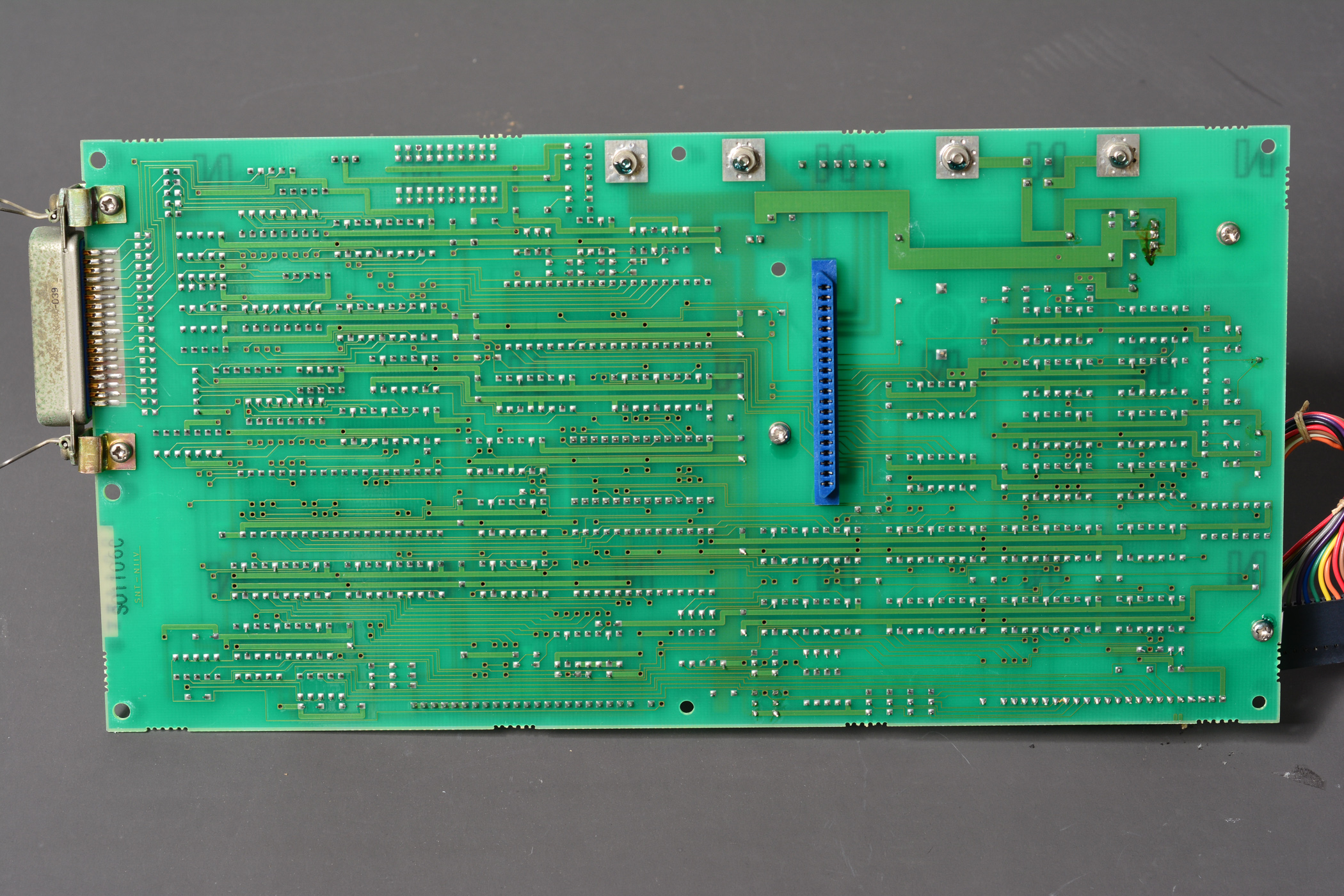

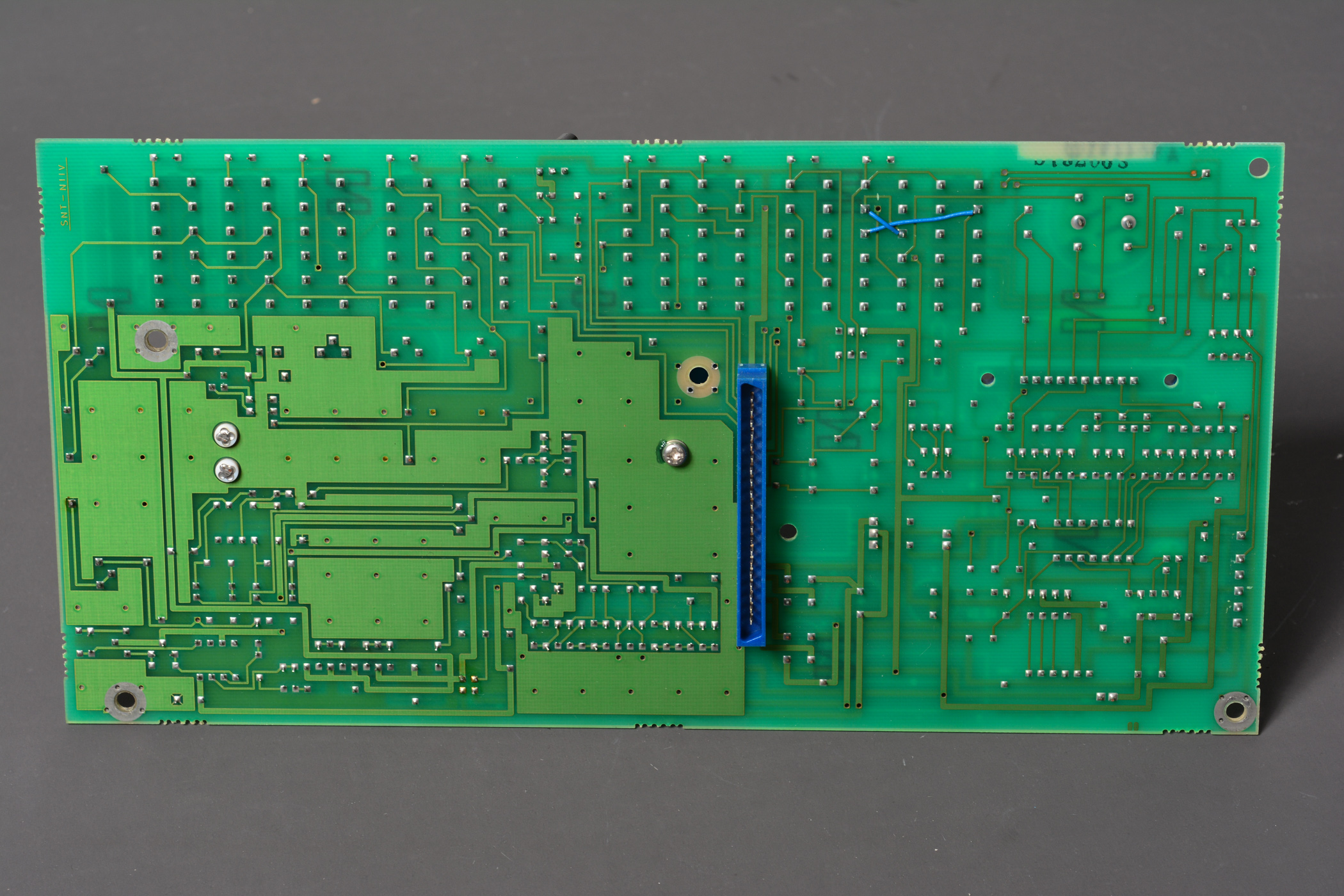

控制板反面

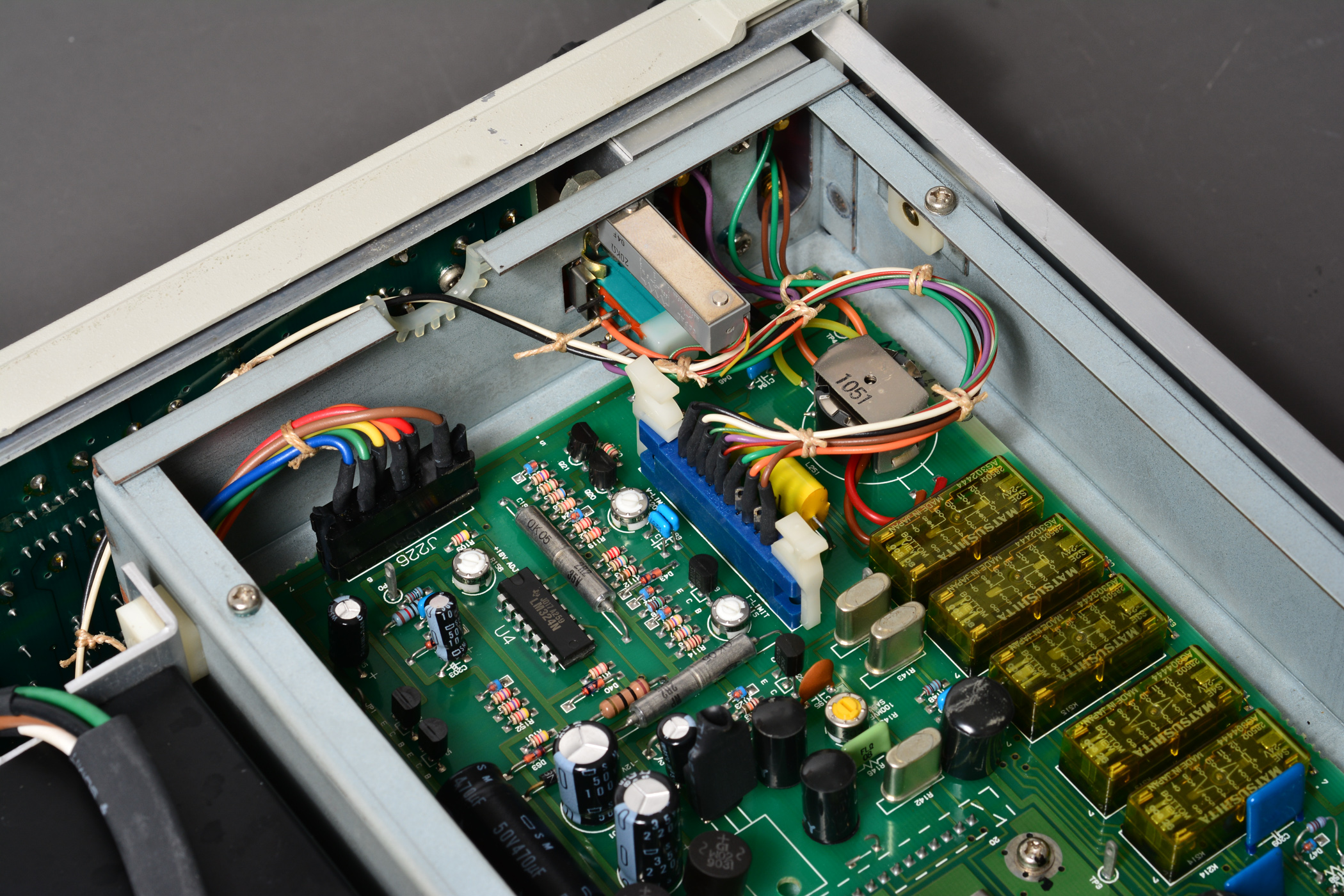

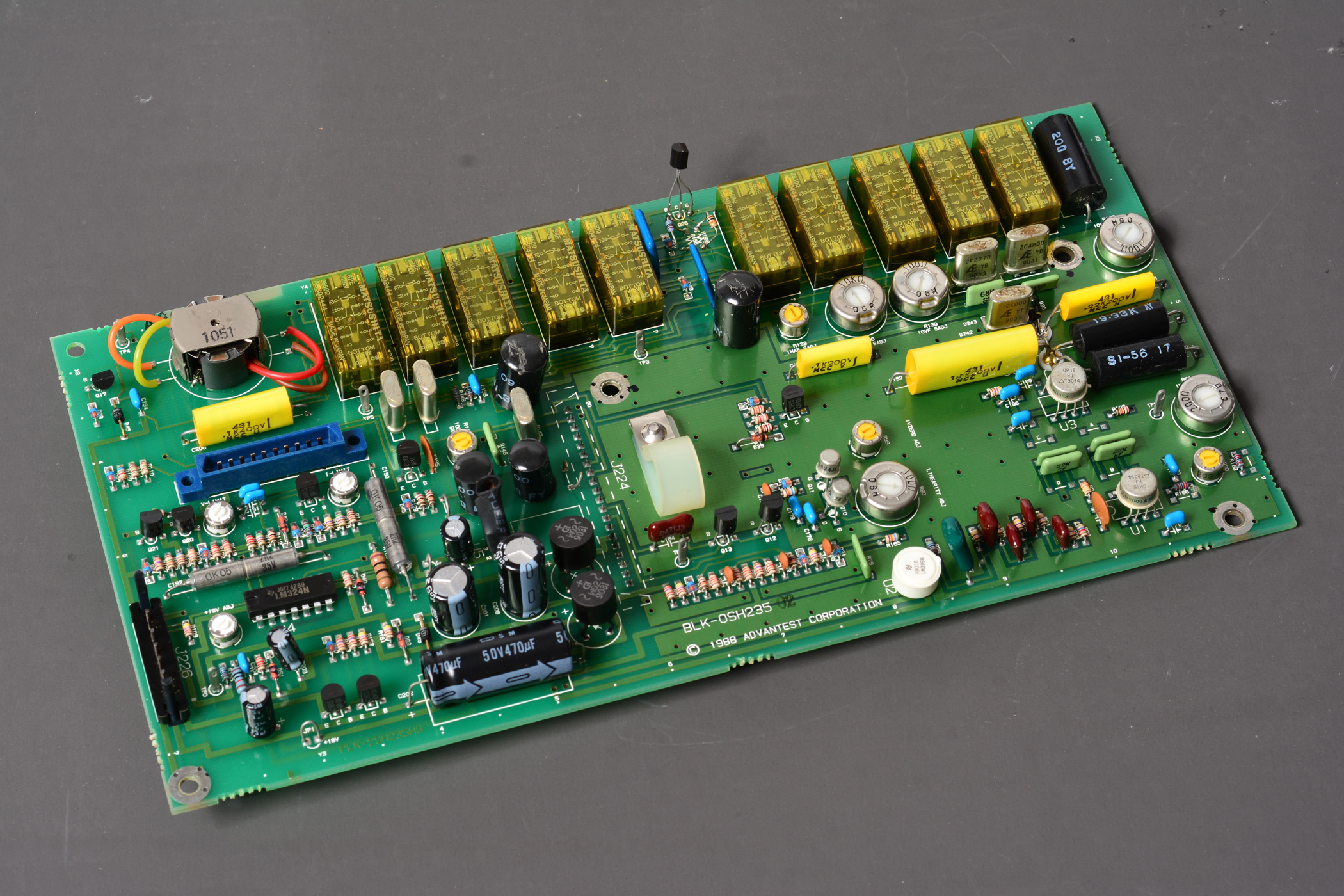

接下来是底部的模拟板，这块板子负责模拟输出信号的最终生成

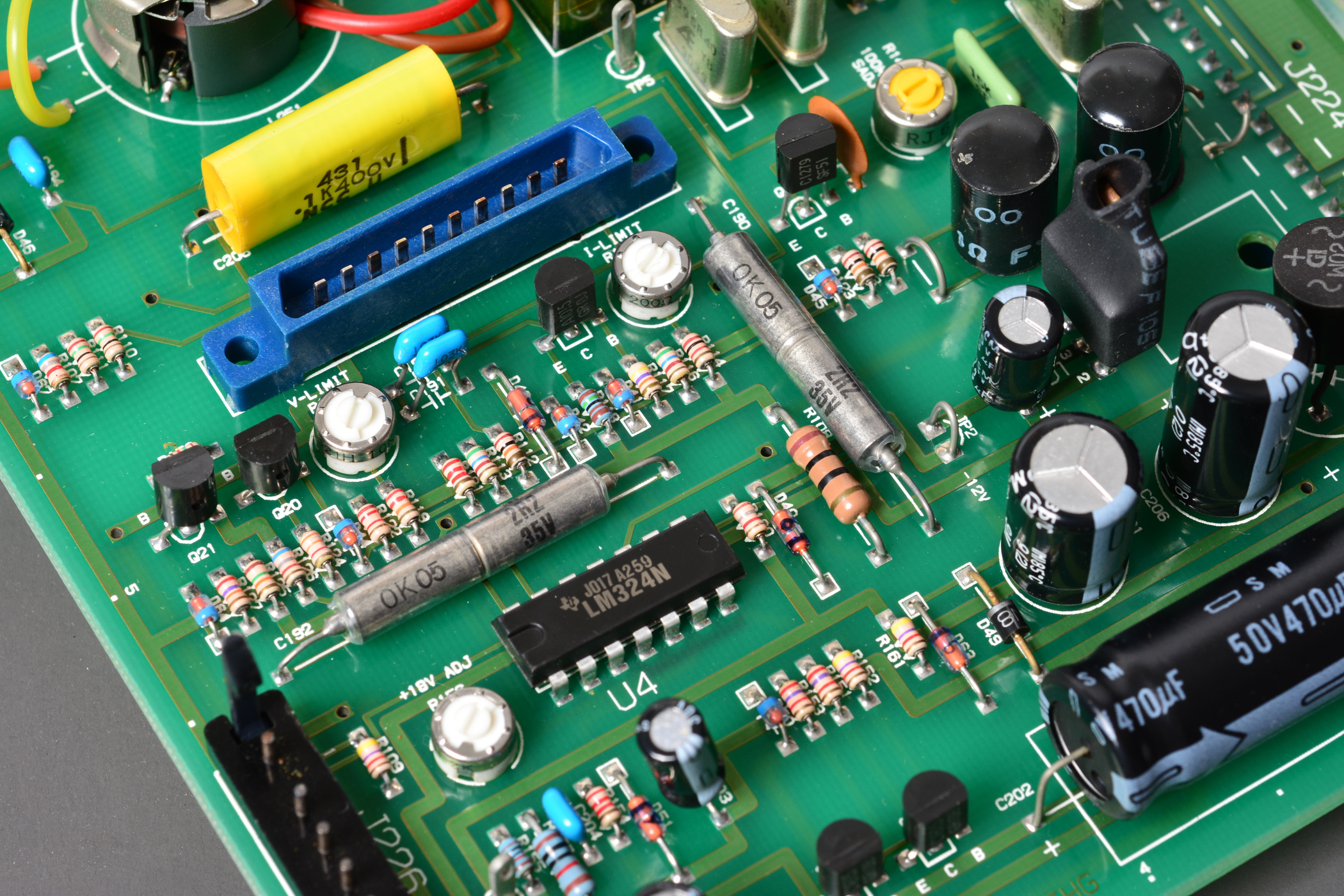

以下大致上是模拟板的电源稳压器控制部分，这儿有两个比较罕见的无极性钽电容。可以很容易的看出来是两个普通的钽电容背靠背焊接在一起(我倒是觉得屁股对屁股更加形象一点).

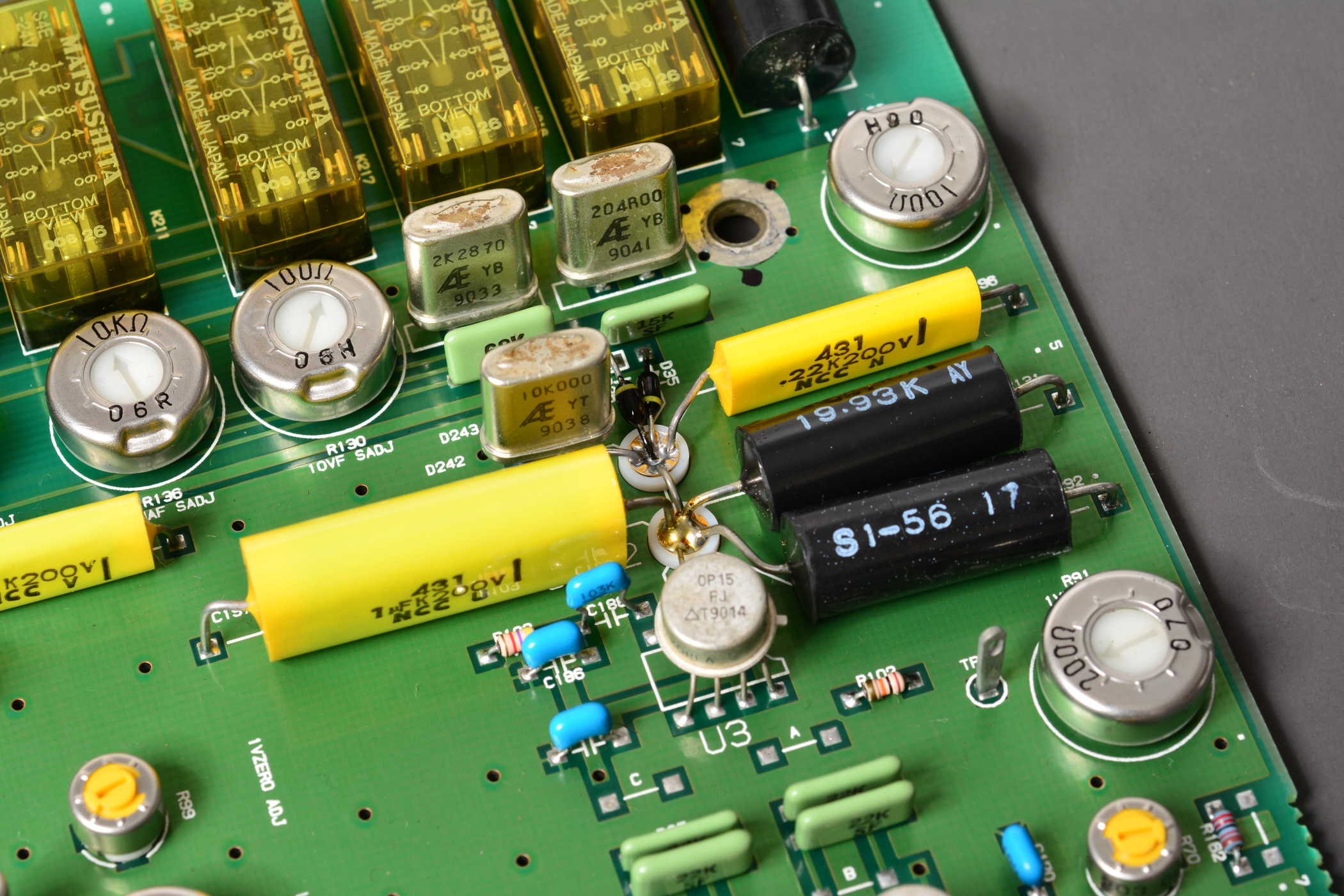

板子上各处都有一些金封的金属箔电阻，这些电阻的性能优越，在4.5位的程控源当中使用这样的器件有点过度设计的嫌疑了

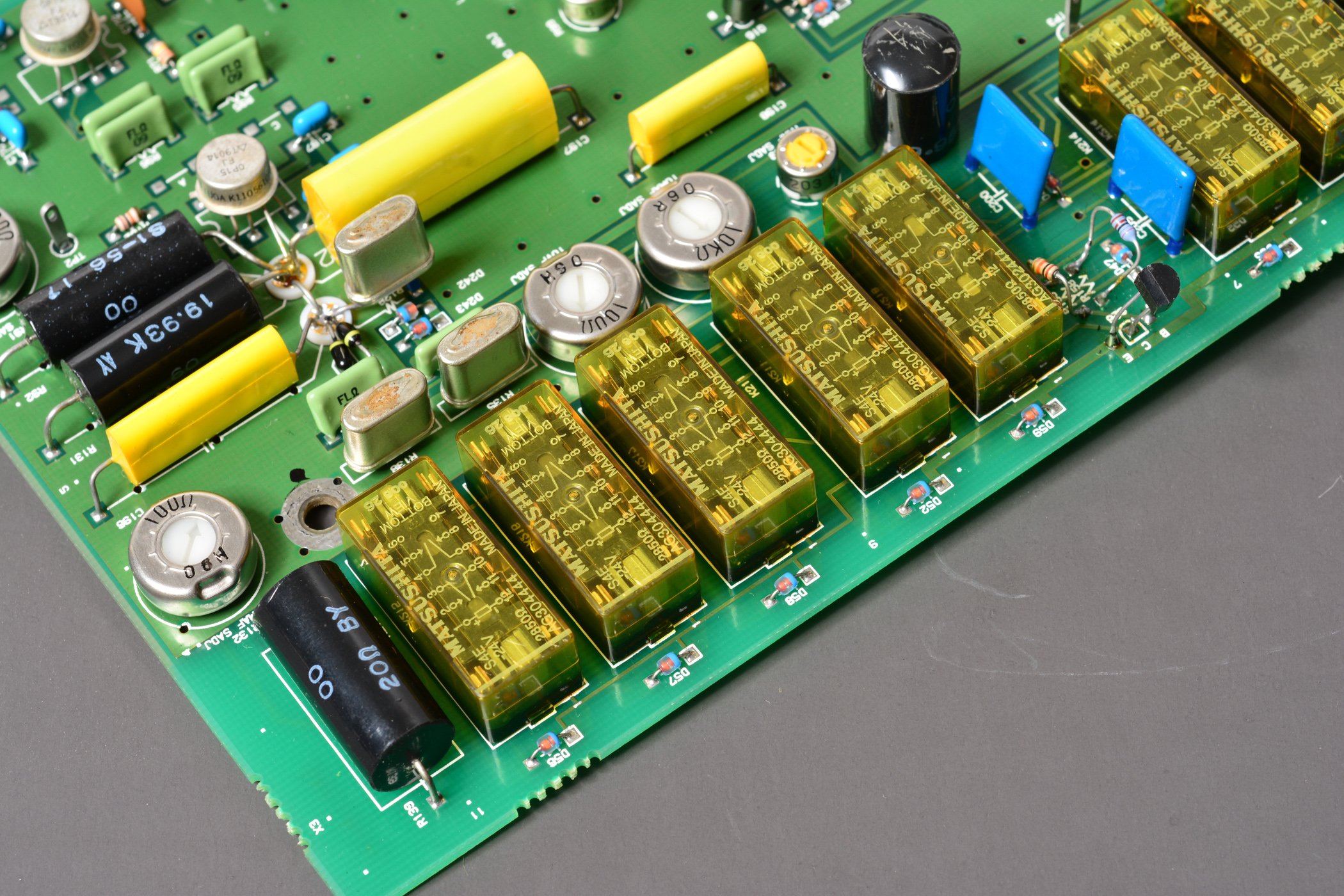

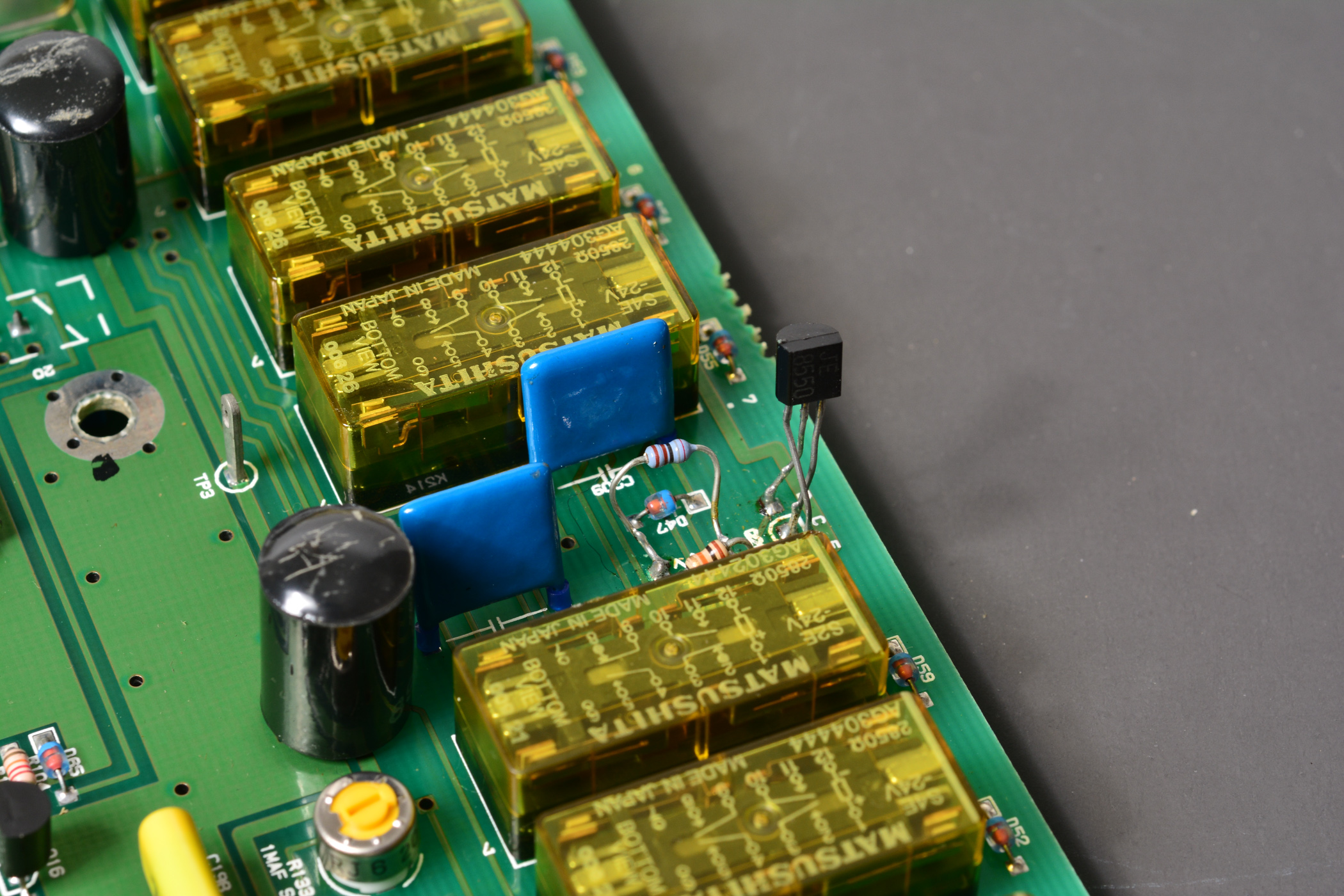

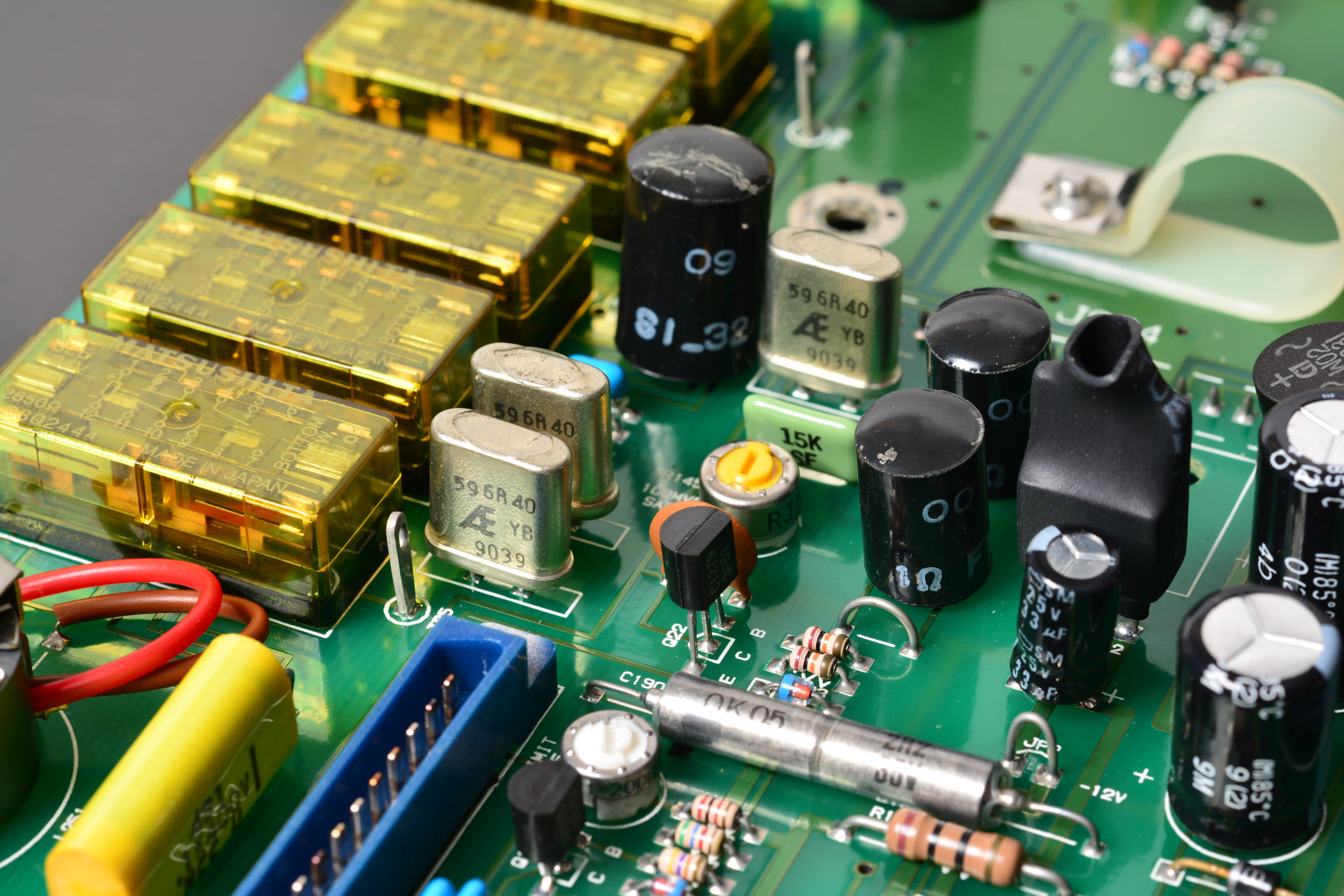

与精密电阻相比，所有继电器都是半开放式的，总让人怀疑是不是会容易接触不良

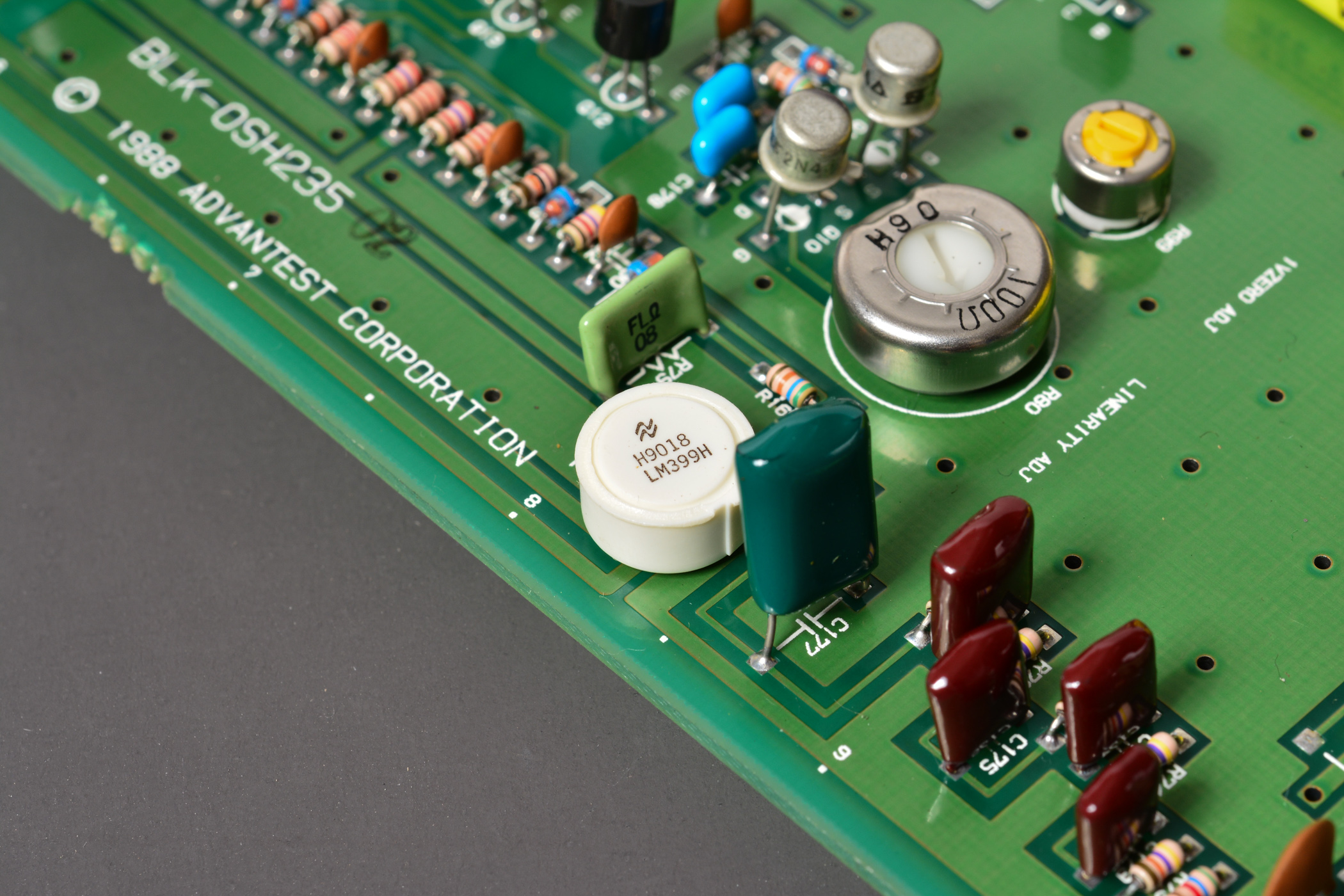

电压基准使用恒温型的LM399，同样的，对于这种档次的仪器来说比较奢侈
另外这里也是PWM解调电路，附近的两颗金封JFET晶体管是PWM信号的最终开关，经过斩波的电压基准信号经过一长串薄膜电容构成的RC滤波器转换为直流电压

还是很多精密电阻。这边是I/V转换器电路，用作程控信号与反馈信号的SUMMING AMP，是输出环路中主要的误差放大器

可能是前人维修的痕迹

模拟板背面

然后是壳体部分拆解，以下是拆去前面板的壳体。壳体分为内外两层，模拟部分有单独的浮动屏蔽盒，屏蔽盒通过绝缘的塑料片与外层壳体相连

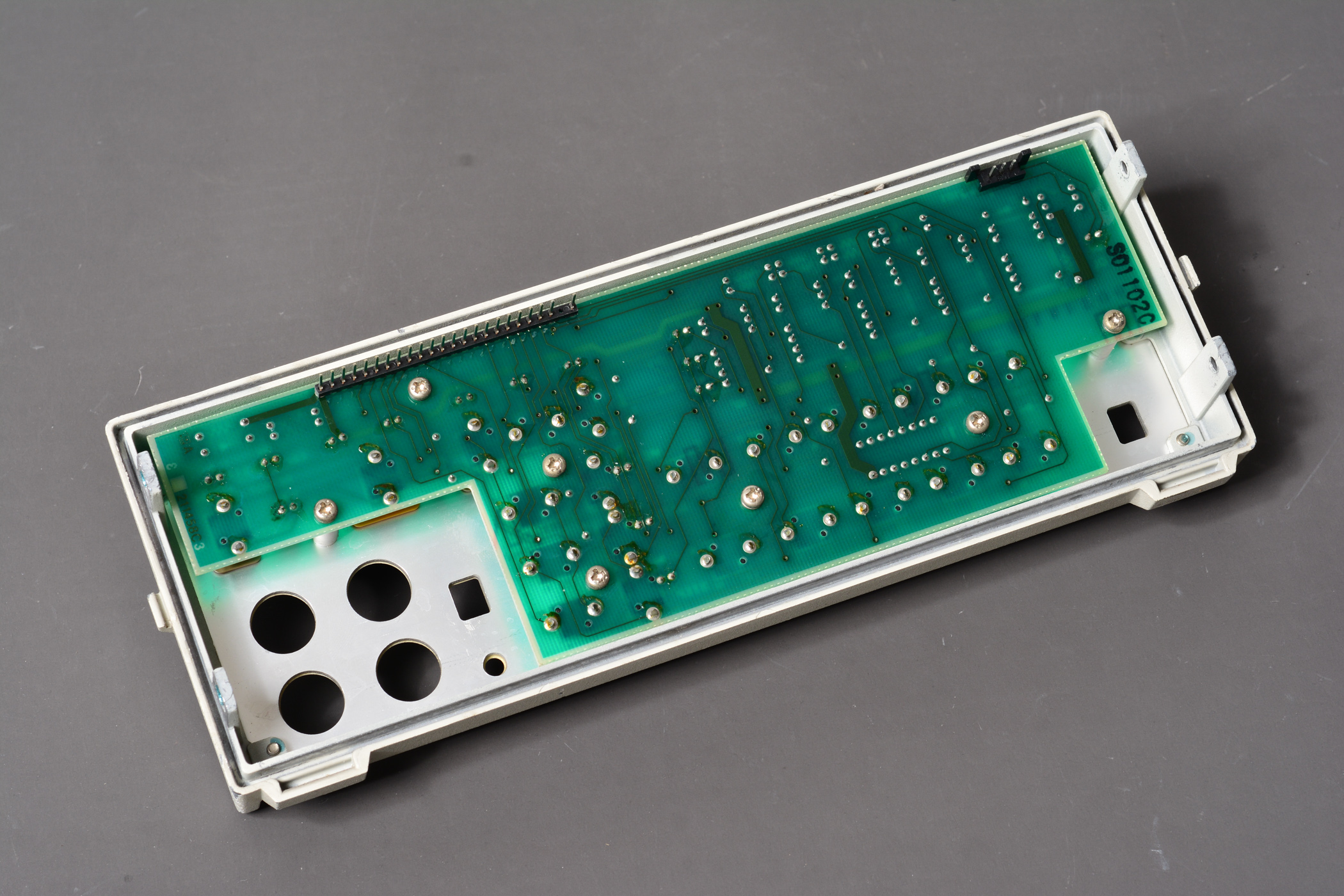

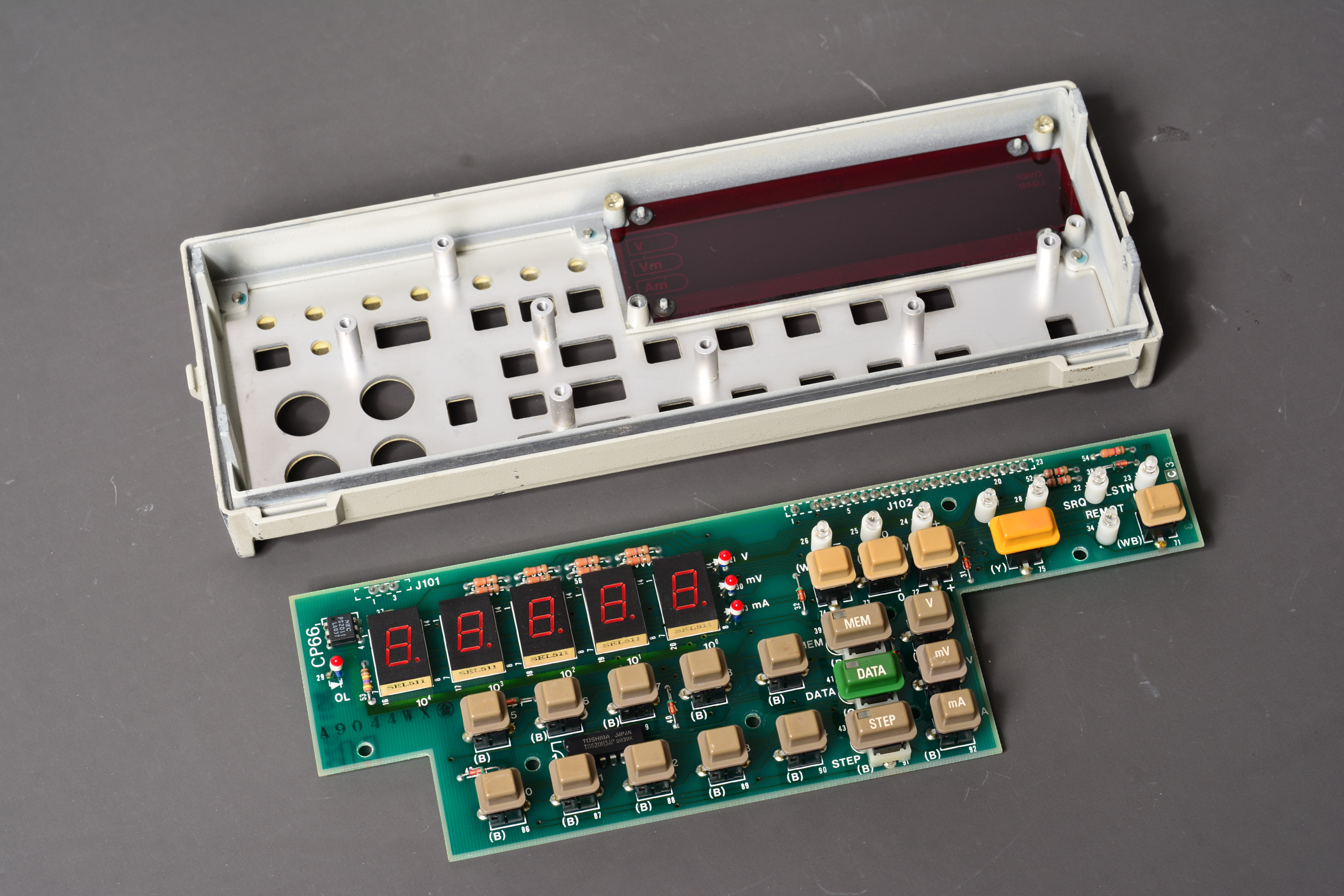

前面板

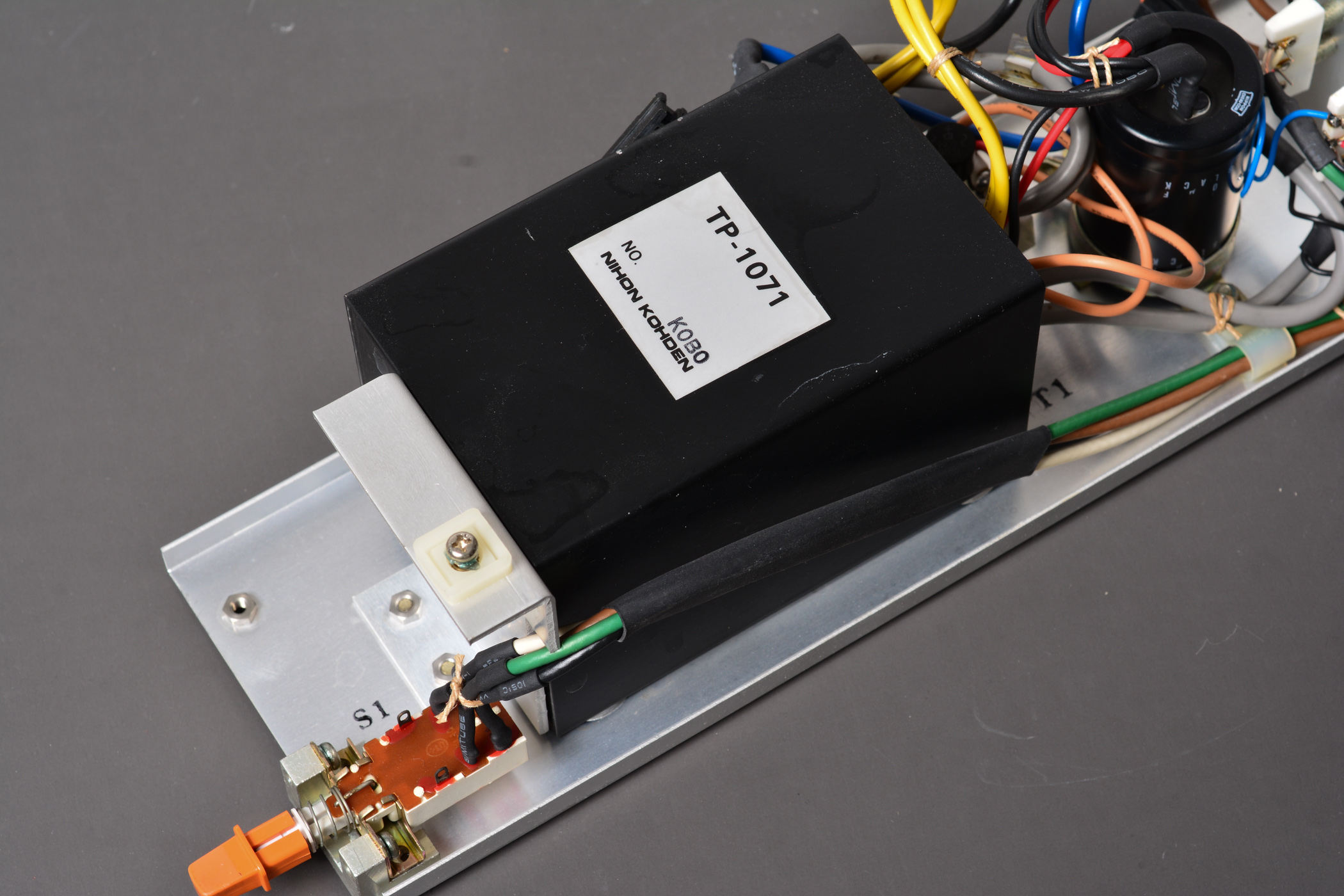

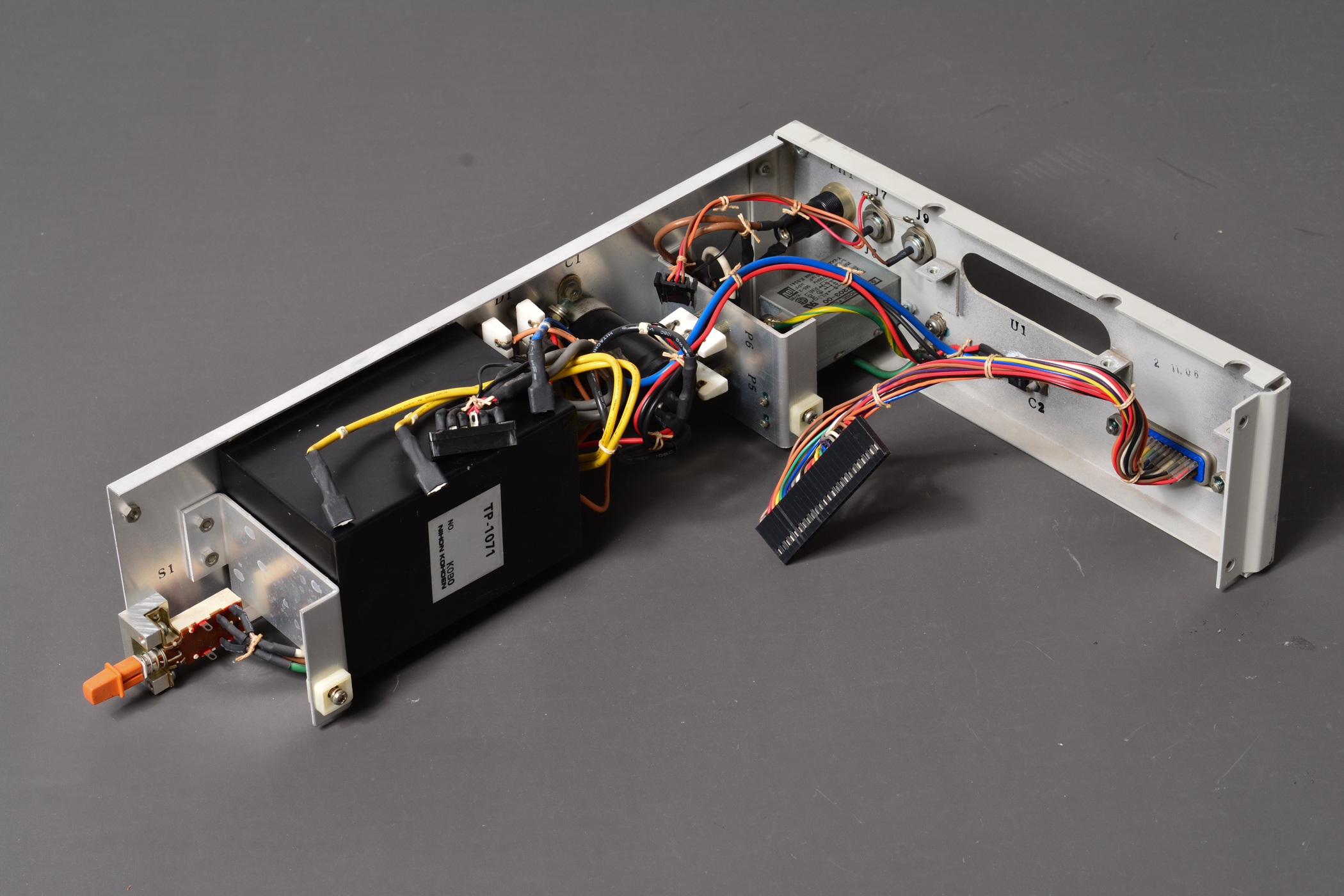

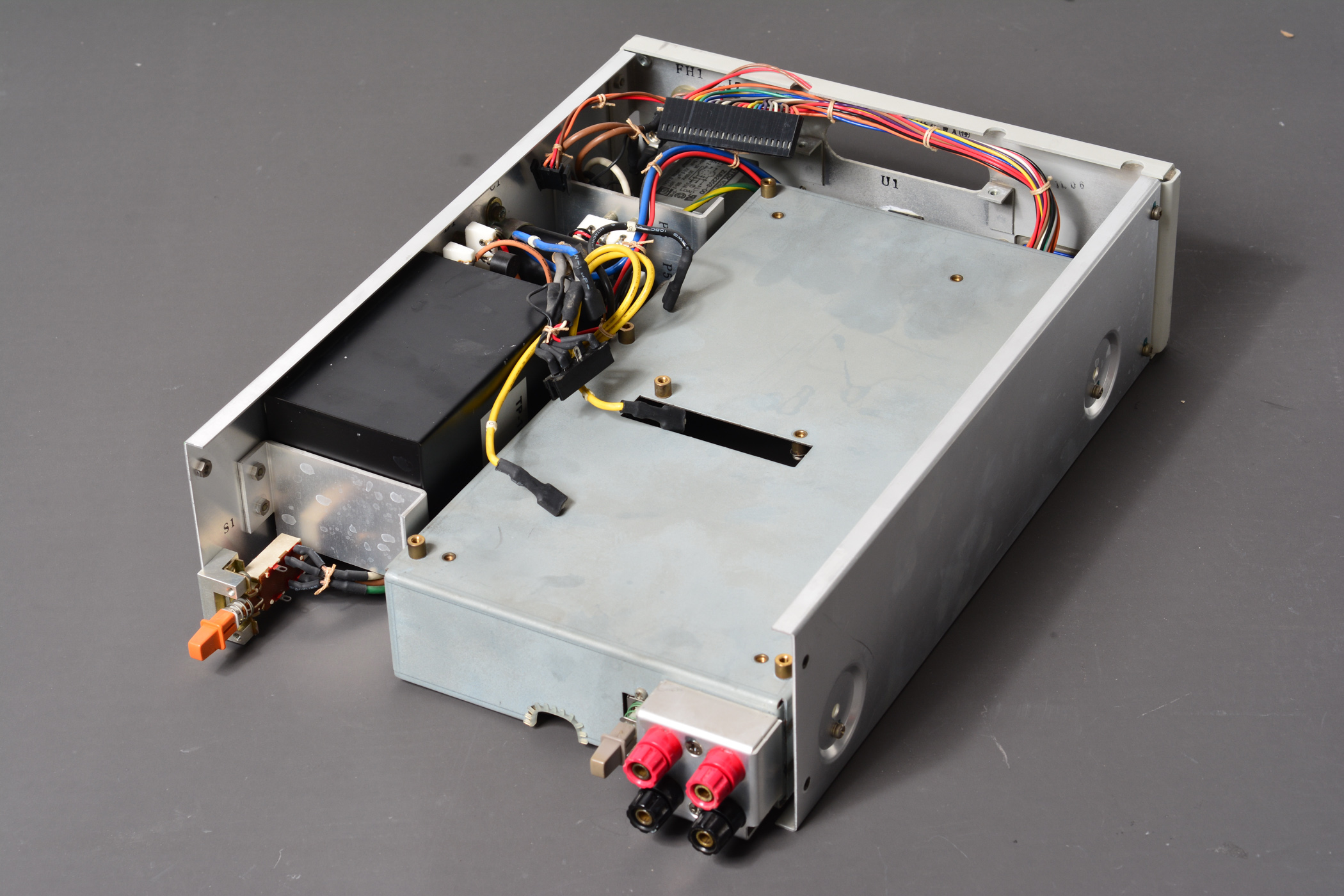

最后是分开剩余壳体部分的两半，以下是装有电源变压器部分的一半

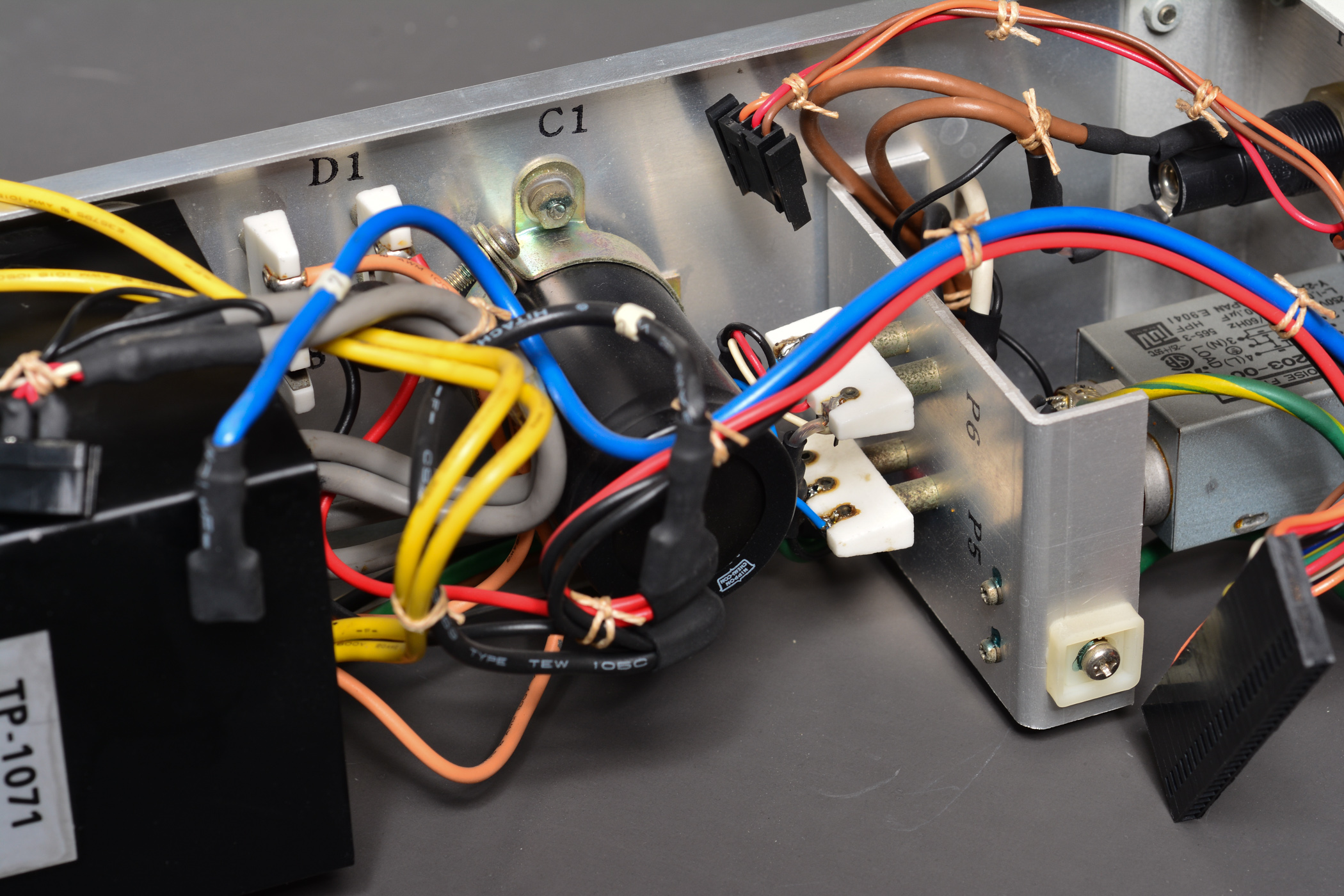

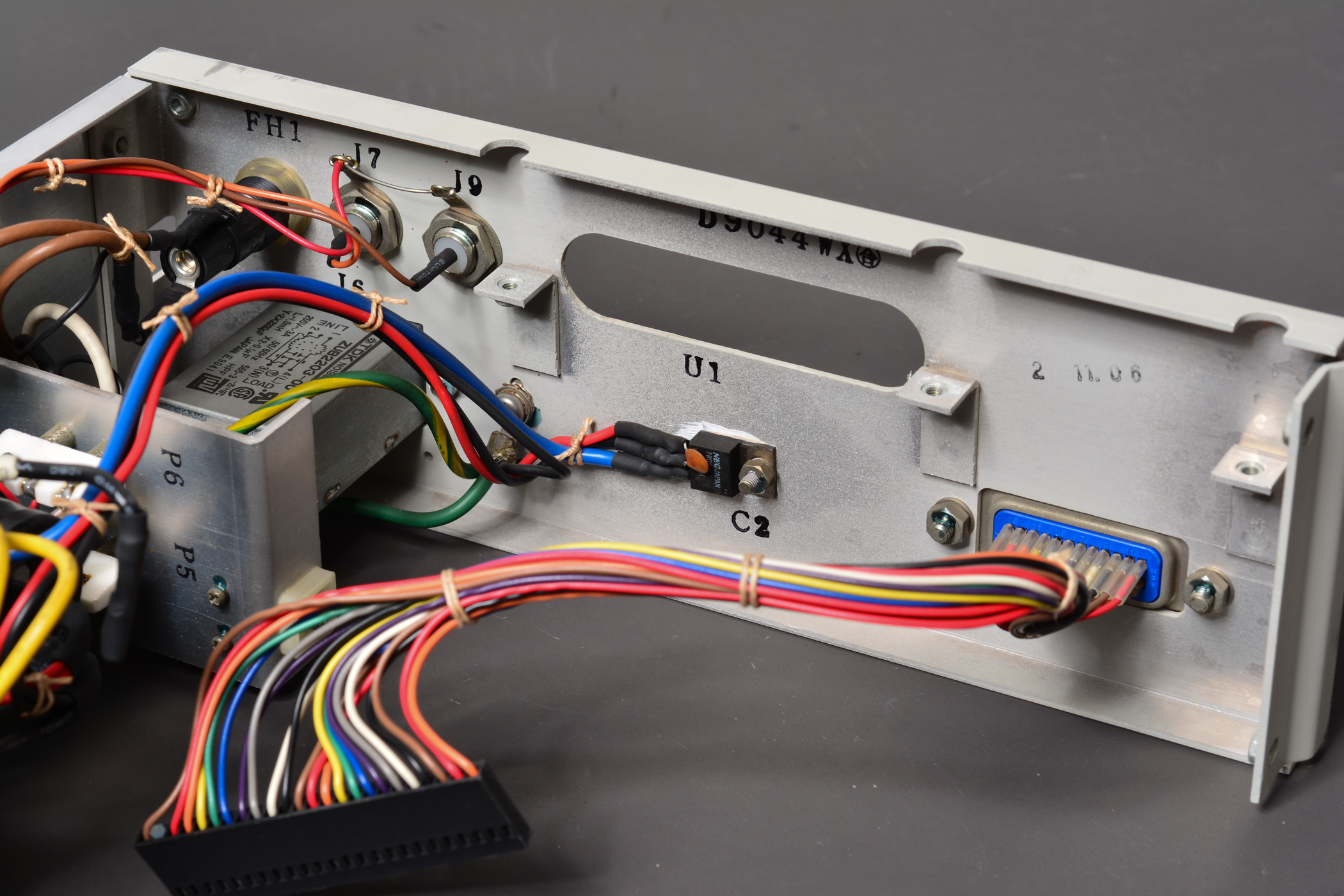

可以看到，该设备工艺比较细致，对于装在壳体上的各个部件也做了清晰的编号，印在对应的位置上

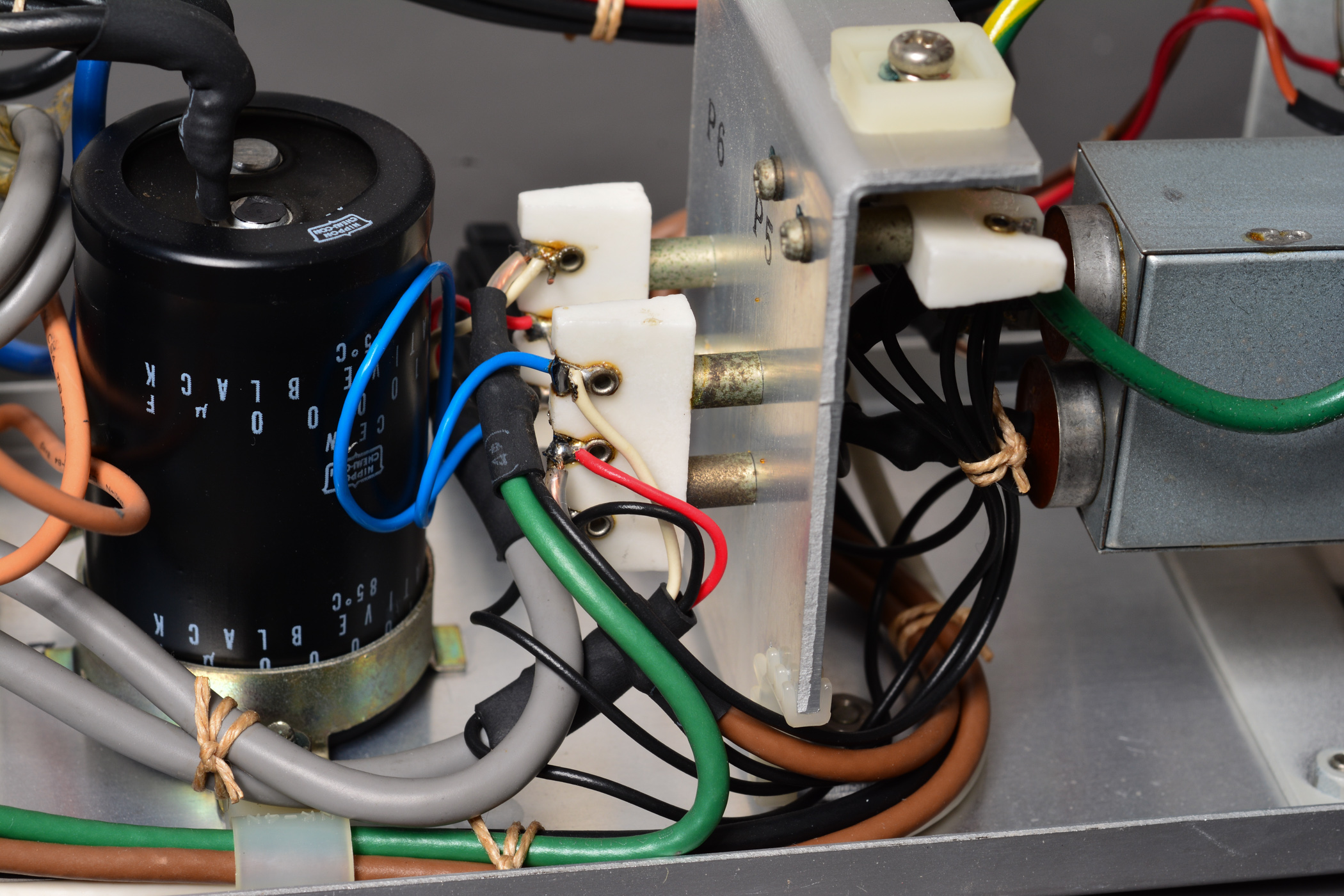

还有一个比较奇特的设计，这里所有AC电源线都是屏蔽线，屏蔽层汇合焊接在AC输入滤波器的接地端子上
不免让人有些担忧这种屏蔽线在几十年后对于230V电源电压是否还有足够的绝缘强度

以下是壳体的另一半，模拟板的屏蔽盒

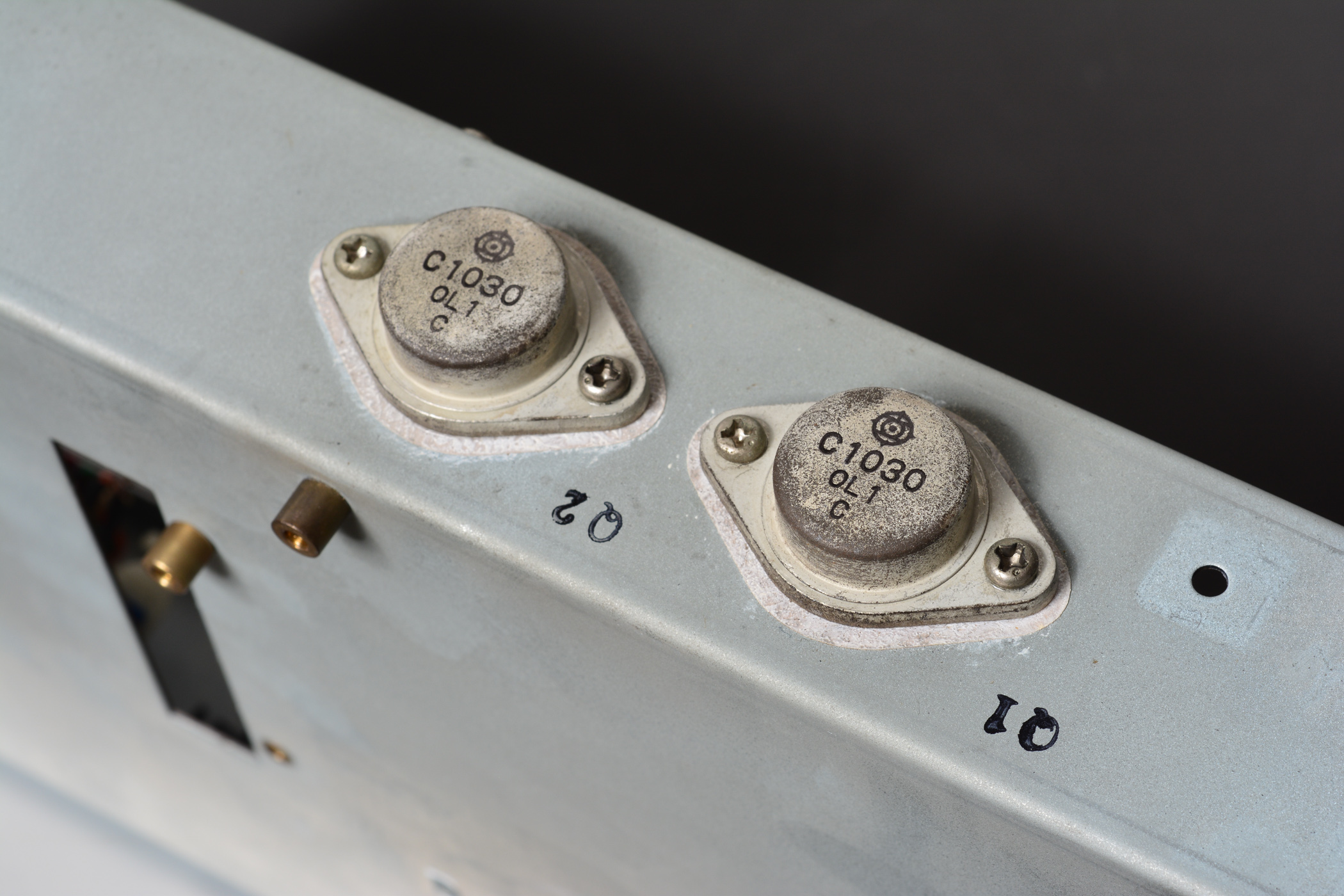

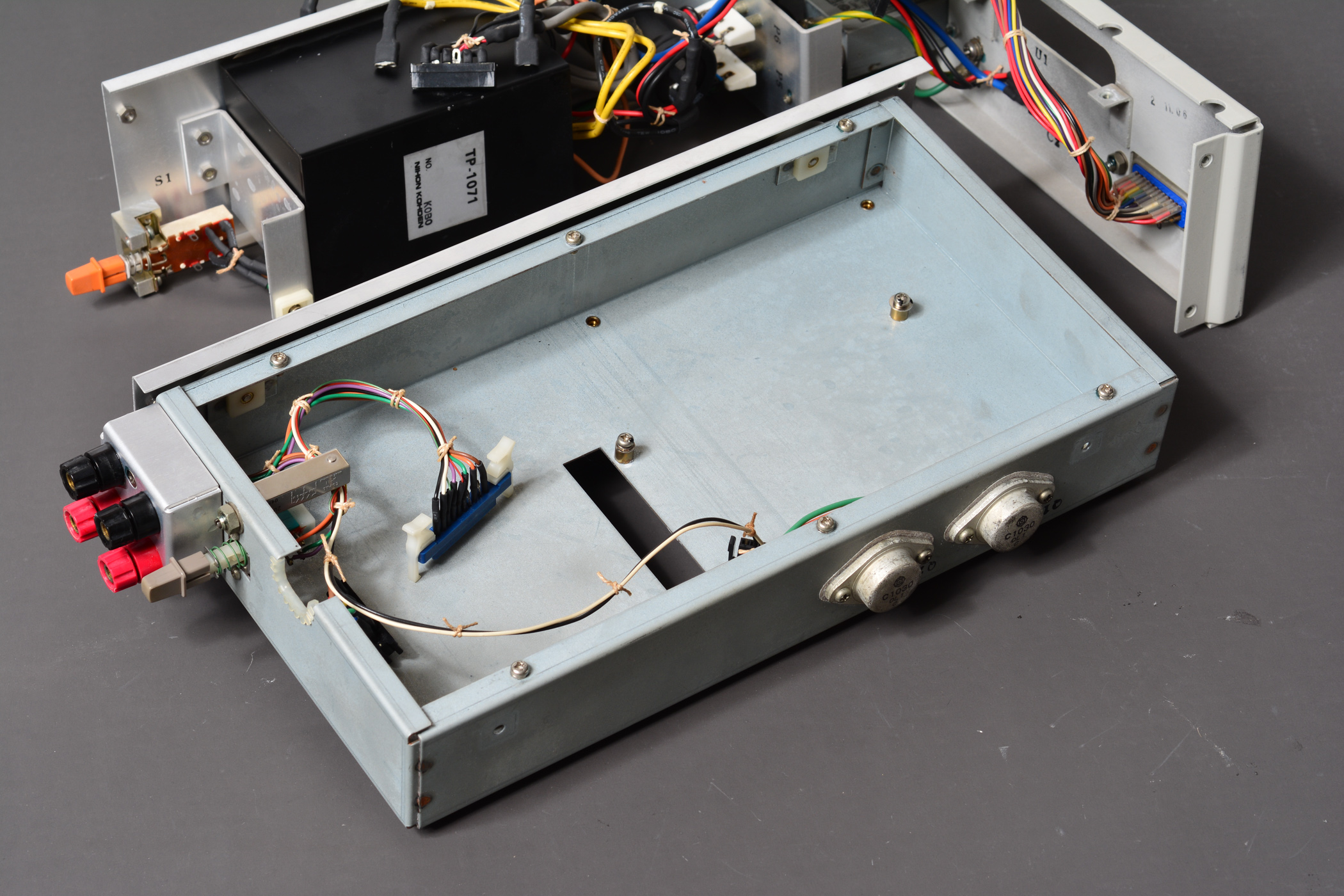

壳体上两颗晶体管一个是模拟板的稳压电源调整管，另一个是输出信号的功放管

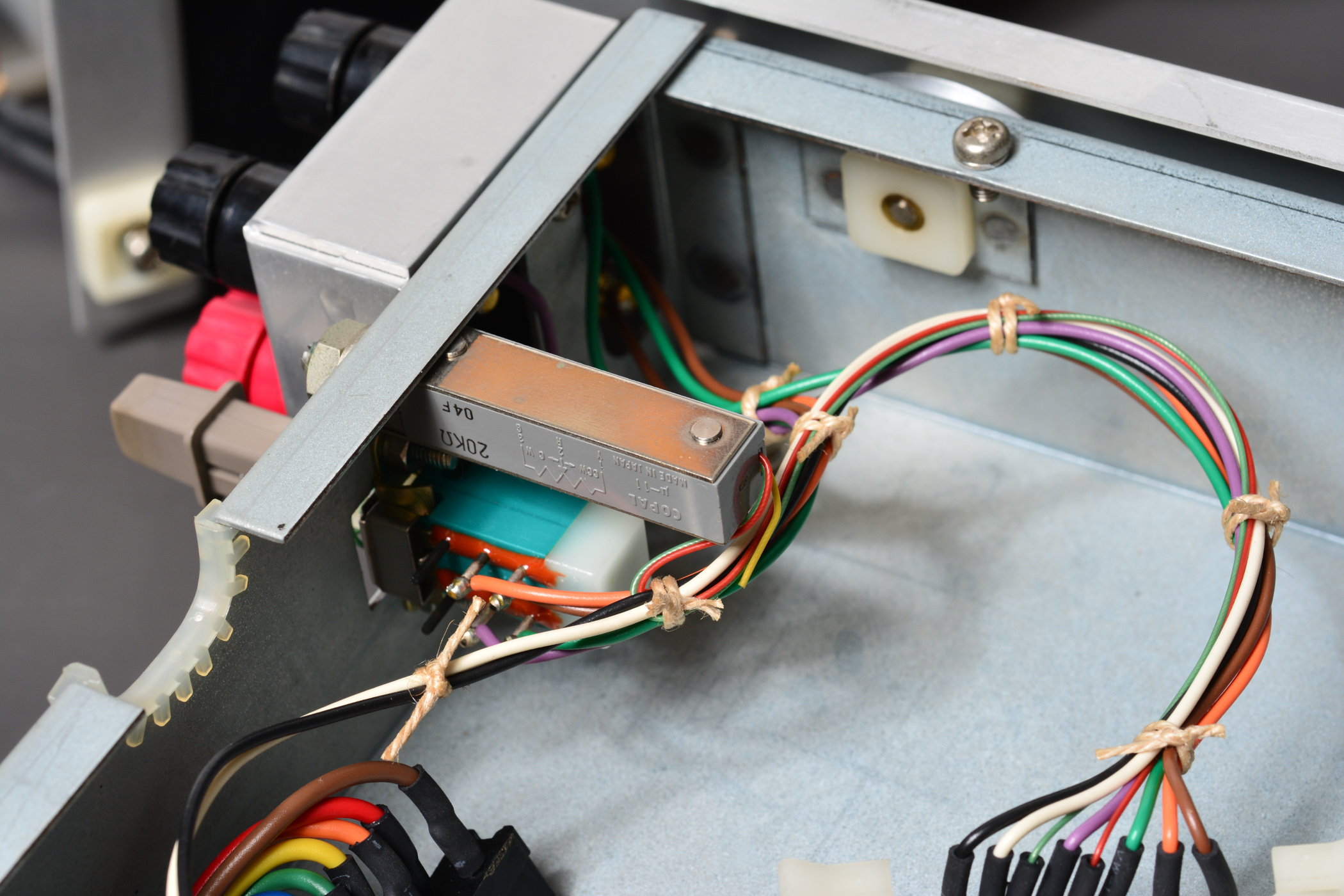

一个电位器，用于调节电压输出模式下的限流值
